Bedienungsanleitung für Harbor Freight CoverPro 10 Ft. x 17 Ft. Tragbare Garage
Schnellstartanleitung und Sicherheitsinformationen für die Harbor Freight CoverPro 10 Ft. x 17 Ft. tragbare Garage. Erfahren Sie, wie Sie den Rahmen aufbauen, verankern und die Abdeckungen sicher montieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese tragbare Garage ist für den temporären Einsatz konzipiert. Für den Aufbau sind mindestens 3 Personen erforderlich. Der Aufbau darf nur auf einem flachen, ebenen und harten Untergrund erfolgen. Führen Sie die Montage niemals bei windigen Bedingungen durch. Stellen Sie sicher, dass keine Versorgungsleitungen im Boden verlaufen, bevor Sie die Anker setzen.
Sicherheitshinweise
- Nicht bei starkem Wind verwenden: Entfernen Sie die Abdeckung bei Unwetter oder starkem Wind.
- Temporäre Nutzung: Nicht als dauerhafte Unterbringung oder langfristiger Schutz geeignet.
- Kein Zelt: Das Material erfüllt keine Brandschutznormen für Zelte. Verwenden Sie keine Grills, Heizgeräte oder Zündquellen in der Nähe oder im Inneren der Garage.
- Schutz: Tragen Sie während der Montage und Wartung ANSI-zugelassene Schutzbrillen, Arbeitshandschuhe und einen Schutzhelm.
- Belastung: Lassen Sie keinen Schnee, Regenwasser oder Schmutz auf der Abdeckung ansammeln.
Montage des Rahmens
Der Rahmen wird in Sektionen aufgebaut:
- Konstruieren Sie die End- und Mittelrahmensegmente unter Verwendung der 3-Wege- und 4-Wege-Verbinder, Sparren, Dachwinkel, Stabilisatoren und Beine.
- Verbinden Sie die Segmente mit den Firstschienen und oberen Schienen.
- Ziehen Sie alle Verbindungen während der Montage nur handfest an, bis der gesamte Rahmen steht.
Verankerung des Rahmens
Die Verankerung ist entscheidend für die Stabilität:
- Positionieren Sie den Rahmen und richten Sie ihn rechtwinklig aus (diagonale Messungen müssen gleich sein).
- Verwenden Sie die mitgelieferten Anker (21) und drehen Sie diese in den Boden.
- Sichern Sie die Füße mit den Drahtseilen (22) und Drahtseilklemmen (23).
Montage der Abdeckungen
- Bringen Sie die Front- und Rückabdeckungen an und sichern Sie diese mit den Ratschen an den Eckbeinen.
- Ziehen Sie die obere Abdeckung über den Rahmen, indem Sie Seile über das Dach werfen.
- Sichern Sie die untere Abdeckung mit den Boden-Schienen und Klemmen an den Beinen.
- Achten Sie darauf, die Ratschen nicht zu fest anzuziehen, um die Gurte nicht zu beschädigen.
Wartung und Reinigung
Führen Sie monatlich eine Inspektion durch:
- Überprüfen Sie alle Ratschen, Anker, Rohrverbindungen und Schienenklemmen auf festen Sitz.
- Kontrollieren Sie die Abdeckung und Seile auf Risse oder Verschleiß.
- Reinigen Sie die Abdeckung regelmäßig mit milder Seife und Wasser. Verwenden Sie keine Bleichmittel oder scharfen Reinigungsmittel.
- Entfernen Sie Schmutz von außen mit einem Besen oder Mopp.
Herstellerinformationen
Harbor Freight Tools
Praktische Hilfe
Typische Probleme
Instabiler Rahmen
Überprüfen Sie, ob alle Verbindungen festgezogen sind und der Rahmen auf einem ebenen Untergrund steht. Stellen Sie sicher, dass alle Anker korrekt im Boden verankert sind.
Starker Wind droht
Entfernen Sie die Abdeckung sofort, wenn starker Wind oder Unwetter vorhergesagt sind, um Schäden an der Struktur zu vermeiden.
Gurte oder Ratschen beschädigt
Überprüfen Sie regelmäßig auf Verschleiß. Ziehen Sie die Ratschen nicht zu fest an, um die Gurte nicht zu überdehnen oder zu beschädigen.
Vor der Verwendung
- Stellen Sie sicher, dass 3 Personen für den Aufbau verfügbar sind.
- Prüfen Sie den Untergrund auf Ebenheit und Stabilität.
- Kontrollieren Sie, ob alle Teile gemäß der Teileliste vorhanden sind.
- Stellen Sie sicher, dass keine Versorgungsleitungen im Boden verlaufen.
- Tragen Sie während der Montage Schutzausrüstung (Brille, Handschuhe, Helm).
Technische Daten in der Praxis
- Stangendurchmesser
- 1,34 Zoll (ca. 3,4 cm).
Abbildungen und Diagramme

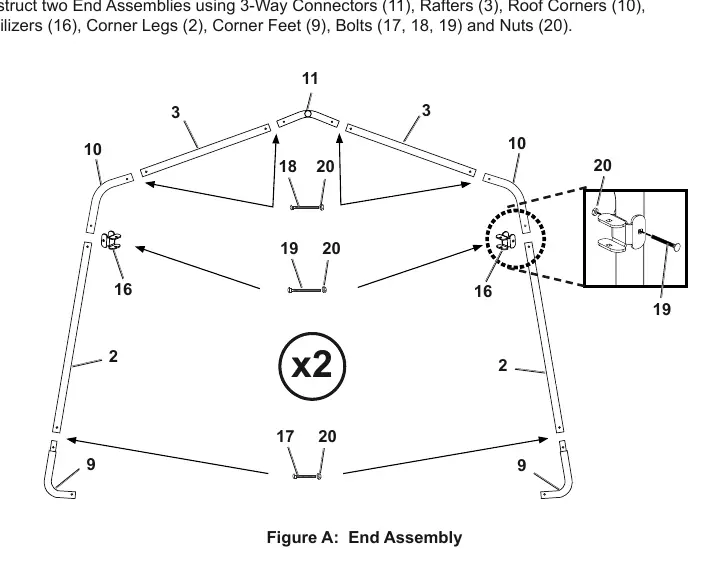

- Abbildung A & B zeigen den Aufbau der End- und Mittelrahmensegmente.
- Abbildung D zeigt die korrekte Ausrichtung und Vermessung des Rahmens.

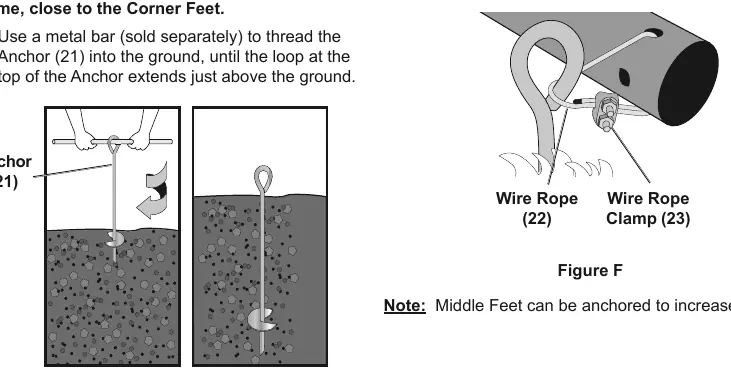

- Abbildung E & F zeigen die Verankerung im Boden.

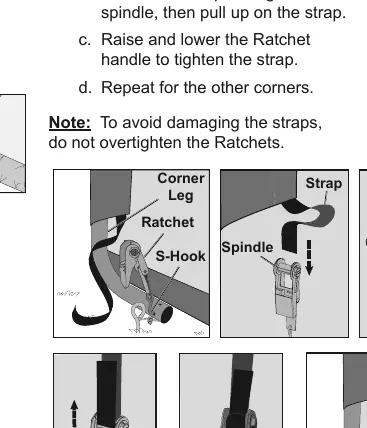

- Abbildung J zeigt die korrekte Verwendung der Ratschen zur Befestigung der Abdeckungen.
Modellkompatibilität
- Nur für temporäre Nutzung geeignet.
- Nicht als dauerhafte Unterbringung oder Zelt verwenden.
- Nicht für den Einsatz bei starkem Wind oder Schneelast ausgelegt.
