Sanitär / Duschsteuerungen
Installationsanleitung für Hansgrohe ShowerSelect Comfort Q Duschsteuerung
Erfahren Sie, wie Sie die Hansgrohe ShowerSelect Comfort Q Duschsteuerung installieren und bedienen. Diese Anleitung enthält wichtige Sicherheitshinweise, technische Daten, Wartungstipps und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Hansgrohe ShowerSelect Comfort Q Duschsteuerung ist ein Thermostatmischer. Die Installation erfordert die Einhaltung lokaler Normen, die Prüfung auf Transportschäden und die korrekte Justierung der Auslauftemperatur. S. 2, 6, 18
Wichtigste Schritte
- Justierung der Auslauftemperatur S. 66
- Wartung der Rückflussverhinderer S. 70
Erste Inbetriebnahme
- Leitungen spülen und auf Dichtheit prüfen S. 2, 6
Probleme und Lösungen
Wenig Wasser
Leitungsdruck prüfen, Schmutzfangsiebe reinigen.
S. 3, 7Wartung und Reset
- Regelmäßige Wartung der Rückflussverhinderer S. 70
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Betriebsdruck | 1 MPa | Maximaler Druck | S. 2, 6 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Bedienungsanweisungen für die Hansgrohe ShowerSelect Duschsteuerungen, einschließlich der Modelle ShowerSelect S, E und Q. Es ist für Fachpersonal und Endanwender bestimmt, die das Produkt installieren oder warten möchten.
Sicherheitshinweise
- Tragen Sie bei der Montage Handschuhe, um Quetsch- und Schnittverletzungen zu vermeiden.
- Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken eingesetzt werden.
- Kinder sowie Erwachsene mit körperlichen, geistigen oder sensorischen Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen.
- Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen müssen ausgeglichen werden.

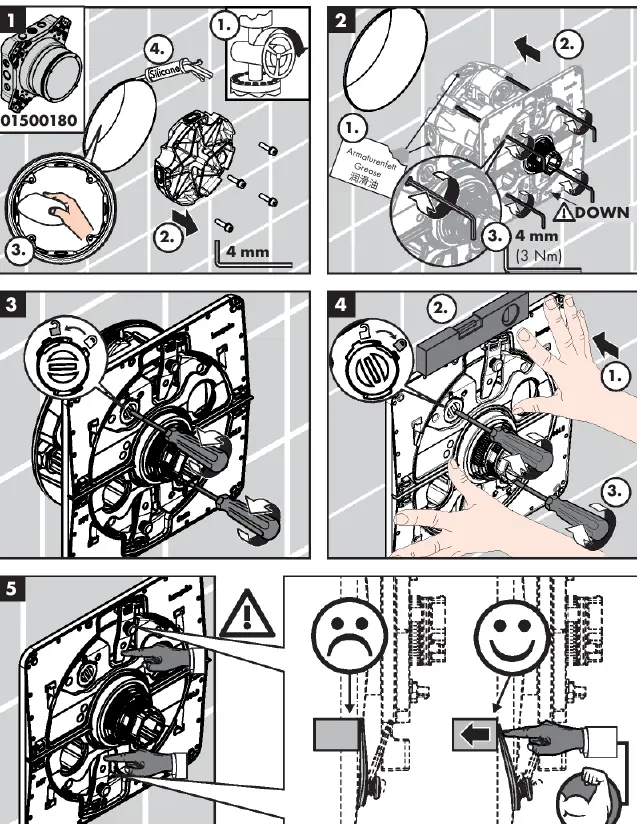

Montagehinweise
Vor der Montage muss das Produkt auf Transportschäden untersucht werden. Nach dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt. Die Leitungen und die Armatur müssen nach den gültigen Normen montiert, gespült und geprüft werden. Hansgrohe empfiehlt die Einrichtung der Safety Function, um Verbrühungen bei maximaler Warmwassertemperatur zu vermeiden.
Technische Daten
- Betriebsdruck: max. 1 MPa
- Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
- Heißwassertemperatur: max. 60°C
- Thermische Desinfektion: 70°C / 4 min
- Das Produkt ist ausschließlich für Trinkwasser konzipiert.
Bedienung und Einstellung
Dank der Safety Function lässt sich die gewünschte Höchsttemperatur (z. B. max. 42°C) voreinstellen. Nach der Montage muss die Auslauftemperatur am Thermostaten überprüft und bei Abweichungen justiert werden.
Wartung und Pflege
Rückflussverhinderer müssen gemäß EN 806-5 regelmäßig (mindestens einmal jährlich) auf ihre Funktion geprüft werden. Um die Leichtgängigkeit der Regeleinheit zu gewährleisten, sollte der Thermostat von Zeit zu Zeit auf ganz warm und ganz kalt gestellt werden. Verwenden Sie zur Reinigung keine essigsäurehaltigen Silikone.
Herstellerinformationen
hansgrohe SE
Praktische Hilfe
Typische Probleme
Wenig Wasser
Leitungsdruck prüfen, Schmutzfangsiebe vor dem Thermostat und auf der Regeleinheit reinigen, Siebdichtung der Brause reinigen.
Kreuzfluss (warmes Wasser in Kaltwasserleitung)
Rückflussverhindererpatrone reinigen oder ggf. austauschen.
Temperaturregelung nicht möglich
Regeleinheit verkalkt, austauschen. Bei Neuinstallation: Grundkörper falsch angeschlossen (kalt rechts, warm links).
Ventil schwergängig oder tropft
Select Absperrventil DN9 beschädigt, austauschen.
Vor der Verwendung
- Produkt auf Transportschäden prüfen
- Leitungen gemäß gültigen Normen spülen
- Druckunterschiede zwischen Kalt- und Warmwasser ausgleichen
- Safety Function einstellen
- Auslauftemperatur nach Montage prüfen und ggf. justieren
Technische Daten in der Praxis
- Betriebsdruck
- Maximal zulässiger Druck von 1 MPa.
- Empfohlener Betriebsdruck
- Optimaler Druckbereich zwischen 0,1 und 0,5 MPa.
- Heißwassertemperatur
- Maximale Temperatur von 60°C für den Betrieb.
Abbildungen und Diagramme
- Durchflussdiagramm zeigt den freien Durchfluss für Abgang 1 und Abgang 2.
Modellkompatibilität
- Produkt ist ausschließlich für Trinkwasser konzipiert.
- Bei Installation mit Pumpe in UK: Muss Negative Head Switching haben.
