Bedienungsanleitung für Hansgrohe Metris Classic / Talis Classic Unterputz-Thermostat
Schnellstartanleitung und Benutzerhandbuch für den Hansgrohe Metris Classic / Talis Classic Unterputz-Thermostat. Erfahren Sie mehr über Installation, Wartung, Fehlerbehebung und technische Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Hansgrohe Metris Classic / Talis Classic ist ein Unterputz-Thermostat. Die Anleitung enthält Anweisungen zur Installation, Einstellung der Temperatur, Wartung der Regeleinheit und Fehlerbehebung. S. 2, 60, 64
Wichtigste Schritte
- Installation der Armatur S. 60
- Einstellung der Auslauftemperatur S. 63
- Wartung der Regeleinheit S. 64
Erste Inbetriebnahme
- Nach der Montage muss die Auslauftemperatur des Thermostaten überprüft und ggf. justiert werden. S. 63
Probleme und Lösungen
Wenig Wasser
Leitungsdruck prüfen, Schmutzfangsiebe reinigen.
S. 3
Temperaturregelung nicht möglich
Temperaturregeleinheit reinigen/austauschen oder Funktionsblock um 180° drehen.
S. 3Wartung und Reset
- Regelmäßige Wartung der Rückflussverhinderer und Reinigung der Schmutzfangsiebe. S. 64
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Betriebsdruck | max. 1 MPa | Maximal zulässiger Druck | S. 2 |
| Heißwassertemperatur | max. 80°C | Maximal zulässige Temperatur | S. 2 |
Wo es im PDF steht
- Installation S. 60, 61
- Fehlerbehebung S. 3
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Bedienungshinweise für den Hansgrohe Metris Classic / Talis Classic Unterputz-Thermostat (Modell 15751XXX). Es ist für Fachpersonal und Endbenutzer bestimmt. Vor der Installation müssen die Leitungen gespült und auf Dichtheit geprüft werden.
Sicherheitshinweise
- Bei der Montage müssen Handschuhe getragen werden, um Quetsch- und Schnittverletzungen zu vermeiden.
- Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken eingesetzt werden.
- Kinder sowie Erwachsene mit körperlichen, geistigen und/oder sensorischen Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen.
- Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen müssen ausgeglichen werden.
Technische Daten
- Betriebsdruck: max. 1 MPa
- Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
- Prüfdruck: 1,6 MPa
- Heißwassertemperatur: max. 80°C
- Empfohlene Heißwassertemperatur: 65°C
- Durchflussleistung bei 0,3 MPa: ca. 42 l/min
Installation
Die Armatur muss nach den gültigen Normen montiert, gespült und geprüft werden. Verwenden Sie kein essigsäurehaltiges Silikon. Die Installation erfolgt gemäß den Schritten auf Seite 60.
Einstellung und Wartung
Nach der Montage muss die Auslauftemperatur des Thermostaten überprüft werden. Eine Korrektur ist erforderlich, wenn die an der Entnahmestelle gemessene Temperatur von der am Thermostaten eingestellten Temperatur abweicht. Die Safety Function ermöglicht die Voreinstellung der gewünschten Höchsttemperatur (z. B. max. 42°C).
Um die Leichtgängigkeit der Regeleinheit zu gewährleisten, sollte der Thermostat von Zeit zu Zeit auf ganz warm und ganz kalt gestellt werden. Die Rückflussverhinderer müssen gemäß DIN EN 1717 regelmäßig (mindestens einmal jährlich) auf ihre Funktion geprüft werden.
Fehlerbehebung
Bei Störungen wie wenig Wasser, Kreuzfluss oder Problemen bei der Temperaturregelung prüfen Sie zunächst die Leitungsdrücke, reinigen Sie die Schmutzfangsiebe der Regeleinheit oder tauschen Sie die Regeleinheit bei Bedarf aus.
Herstellerinformationen
hansgrohe SE
Praktische Hilfe
Typische Probleme
Wenig Wasser
Leitungsdruck prüfen, Schmutzfangsiebe der Regeleinheit reinigen, Siebdichtung der Brause reinigen.
Kreuzfluss (warmes Wasser fließt bei geschlossener Armatur in Kaltwasserleitung oder umgekehrt)
Rückflussverhinderer reinigen oder ggf. austauschen.
Auslauftemperatur stimmt nicht mit eingestellter Temperatur überein
Thermostat justieren, Warmwassertemperatur auf 42°C bis 65°C erhöhen.
Temperaturregelung nicht möglich
Temperaturregeleinheit reinigen oder austauschen, bei Neuinstallation Funktionsblock um 180° gedreht einbauen.
Vor der Verwendung
- Leitungsdruck prüfen
- Warmwasserversorgung sicherstellen
- Schmutzfangsiebe auf Verschmutzung prüfen
- Auslauftemperatur nach Montage justieren
Technische Daten in der Praxis
- Betriebsdruck
- Maximal 1 MPa, empfohlen 0,1 – 0,5 MPa.
- Heißwassertemperatur
- Maximal 80°C, empfohlen 65°C.
- Durchflussleistung
- Ca. 42 l/min bei 0,3 MPa.
Abbildungen und Diagramme

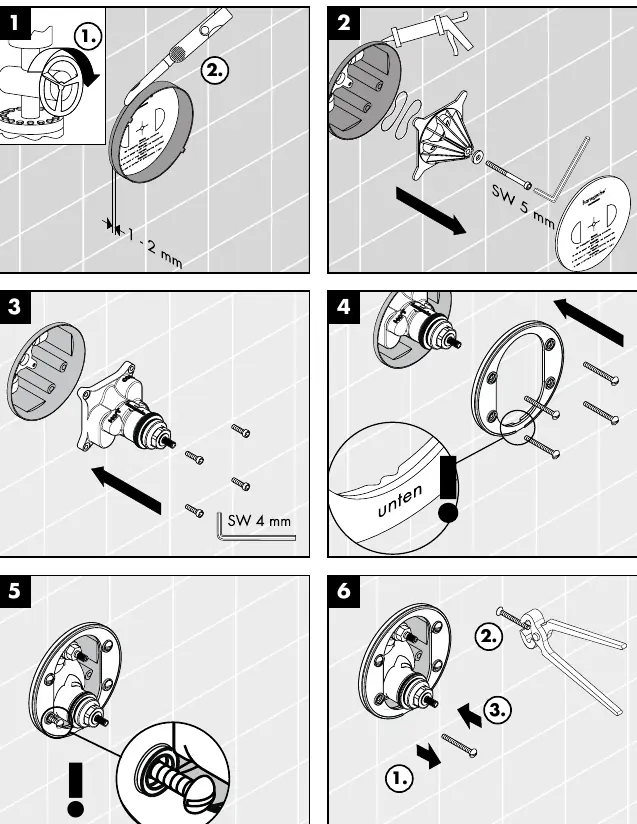

- Seite 60: Installationsschritte für den Unterputz-Thermostat.
- Seite 62: Einstellung der Safety Function (Temperaturbegrenzung).
- Seite 64: Wartungsschritte und Austausch der Regeleinheit.
- Seite 67: Explosionszeichnung der Serviceteile.
Modellkompatibilität
- Kein essigsäurehaltiges Silikon verwenden.
- Bei Neuinstallation auf korrekte Anschlüsse achten (kalt rechts, warm links).
