Bedienungsanleitung für Hampton Bay 2-in-1 Wandleuchte 65742

Schnellstartanleitung und Installationshilfe für die Hampton Bay 2-in-1 Wandleuchte (Modell 65742). Erfahren Sie, wie Sie die Leuchte fest verdrahten oder als Steckerleuchte montieren.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Hampton Bay 2-in-1 Wandleuchte kann entweder fest verdrahtet oder als Steckerleuchte montiert werden. Sie benötigt zwei E26-Leuchtmittel (max. 60W). S. 1, 5, 9

Wichtigste Schritte

Festverdrahtung durchführen S. 5, 6, 7
Plug-in-Installation durchführen S. 9, 10

Probleme und Lösungen

Licht leuchtet nicht

Stromversorgung prüfen, Verkabelung prüfen, Schalter testen, Leuchtmittel ersetzen.

S. 11

Weitere 3 Antworten anzeigen Weniger anzeigen

Wartung und Reset

Reinigung mit trockenem oder leicht feuchtem Tuch ohne Scheuermittel. S. 11

Technische Daten

Parameter	Wert	Hinweis	Seiten
Leuchtmittel	2x 60W max	E26-Sockel, Typ A oder S	S. 8, 10

Wo es im PDF steht

Sicherheitshinweise S. 2
Festverdrahtung S. 5, 6, 7, 8
Plug-in-Installation S. 9, 10

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

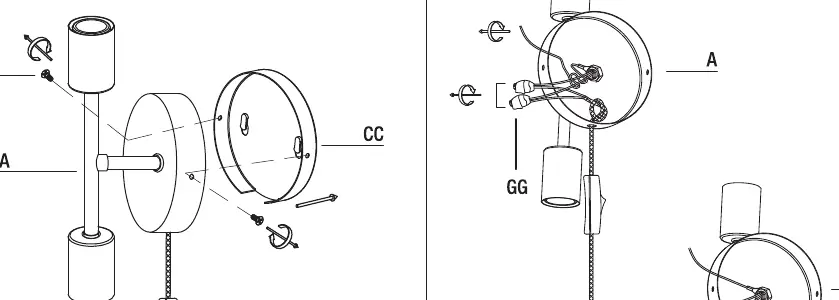

Entfernen des Netzkabels für die Festverdrahtung

Seite 5

Seite 9

Seite 10

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Verwendung der Hampton Bay 2-in-1 Wandleuchte. Das Produkt ist vielseitig einsetzbar und kann entweder fest mit der Hausverkabelung verbunden (Hardwire) oder über eine Steckdose (Plug-in) betrieben werden. Bitte lesen Sie vor Beginn der Arbeiten alle Sicherheitshinweise sorgfältig durch.

Sicherheitshinweise

Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden.
Verwenden Sie einen Spannungsprüfer, um sicherzustellen, dass keine Spannung anliegt.
Arbeiten Sie nur mit isolierten Werkzeugen.
Bei Unsicherheiten bezüglich der elektrischen Installation sollte ein qualifizierter Elektriker hinzugezogen werden.

Installation: Festverdrahtung (Hardwire)

Entfernen Sie das Netzkabel: Lösen Sie die Schrauben der Rückplatte und entfernen Sie das Kabel, indem Sie die Kabelverbinder lösen.
Montieren Sie die Montagehalterung (FF) an der Anschlussdose mit den mitgelieferten Schrauben (HH).
Stellen Sie die elektrischen Verbindungen her: Verbinden Sie das weiße Kabel mit dem neutralen Leiter, das schwarze Kabel mit dem stromführenden Leiter und das blanke Kupferkabel mit der Erdungsschraube. Sichern Sie alle Verbindungen mit den Kabelverbindern (GG) und Isolierband.
Befestigen Sie die Leuchte (A) an der Montagehalterung (FF) mit den Schrauben (DD).
Setzen Sie die Leuchtmittel (B) ein.

Installation: Plug-in-Montage

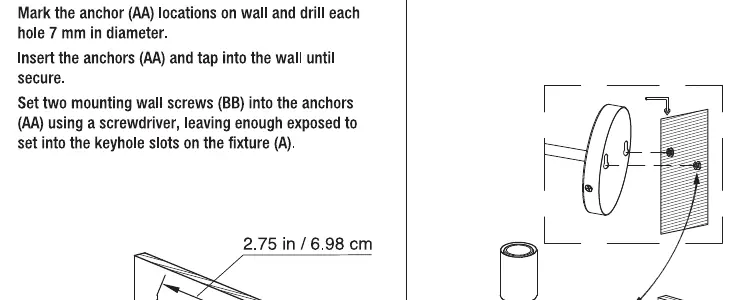

Markieren Sie die Positionen für die Wandanker (AA) an der Wand und bohren Sie 7-mm-Löcher.
Setzen Sie die Wandanker ein und schrauben Sie die Montageschrauben (BB) ein, wobei ein kleiner Teil des Gewindes herausstehen muss.
Richten Sie die Schlüssellochschlitze der Leuchte (A) an den Schrauben (BB) aus und schieben Sie die Leuchte nach unten, bis sie fest sitzt.
Passen Sie bei Bedarf die Kabellänge an, indem Sie den Stecker (EE) öffnen und das Kabel kürzen.
Setzen Sie die Leuchtmittel (B) ein.

Wartung und Reinigung

Vor der Reinigung muss die Stromzufuhr unterbrochen werden. Verwenden Sie ein trockenes oder leicht feuchtes, sauberes Tuch, um die Oberfläche der Leuchte abzuwischen. Verwenden Sie keine scheuernden Reinigungsmittel oder chemischen Lösungsmittel. Lassen Sie die Leuchte vollständig trocknen, bevor Sie den Strom wieder einschalten.

Herstellerinformationen

Hampton Bay

Markenprofil

Herstellerwebsite Offizielle Website öffnen Support Support öffnen

Praktische Hilfe

Typische Probleme

Das Licht leuchtet nicht.

Stellen Sie sicher, dass die Stromversorgung eingeschaltet ist. Überprüfen Sie die Verkabelung auf korrekte Anschlüsse. Testen oder ersetzen Sie den Schalter. Prüfen Sie, ob das Leuchtmittel defekt ist und ersetzen Sie es gegebenenfalls.

Die Sicherung löst aus oder der Schutzschalter springt heraus.

Überprüfen Sie, ob Kabel gekreuzt sind oder ob das Erdungskabel nicht korrekt angeschlossen ist.

Vor der Verwendung

Spannungsprüfer zur Hand haben.
Sicherungen am Hauptschalter ausschalten.
Werkzeuge bereithalten: Kreuzschlitzschraubendreher, Schlitzschraubendreher, Abisolierzange, Isolierband.
Überprüfen, ob alle Teile gemäß Lieferumfang vorhanden sind.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Leuchtmittel: Zwei Leuchtmittel mit E26-Sockel, Typ A oder S, maximal 60 Watt.

Abbildungen und Diagramme

Die Anleitung enthält detaillierte Explosionszeichnungen für beide Installationsarten (Festverdrahtung und Plug-in).
Die Abbildungen zeigen die korrekte Verdrahtung der Kabel (schwarz zu schwarz, weiß zu weiß, Kupfer zu Erdung).

Modellkompatibilität

Nur für den Innenbereich geeignet.
Nicht mit nicht kompatiblen Dimmern verwenden, sofern nicht für das Leuchtmittel spezifiziert.
