Bedienungsanleitung für Hampton Bay 11IN LED-Deckenleuchte mit Bewegungsmelder

Schnelle Anleitung zur Installation und Konfiguration der Hampton Bay 11IN LED-Deckenleuchte mit Bewegungsmelder. Erfahren Sie, wie Sie die Farbtemperatur einstellen, den Bewegungssensor konfigurieren und die Leuchte sicher anschließen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Installationsschritte: Montagehalterung und Verdrahtung Seite 1 Einstellung der Farbtemperatur (CCT) Seite 1

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und den Betrieb der Hampton Bay 11IN LED-Deckenleuchte mit Bewegungsmelder. Vor der Installation muss die Stromzufuhr zwingend unterbrochen werden. Das Gerät bietet verschiedene Betriebsmodi (Dusk-to-Dawn, Motion, Disable) und eine einstellbare Farbtemperatur.

Installation

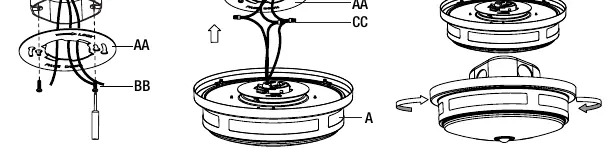

Installationsschritte: Montagehalterung und Verdrahtung
Installationsschritte: Montagehalterung und Verdrahtung
  1. Stellen Sie sicher, dass der Strom am Sicherungskasten abgeschaltet ist.
  2. Führen Sie die Stromkabel (Phase und Neutralleiter) durch die mittlere Öffnung der Montagehalterung (AA).
  3. Befestigen Sie die Montagehalterung (AA) mit den Schrauben (BB) an der Anschlussdose.
  4. Verbinden Sie die Kabel der Leuchte mit den entsprechenden Kabeln der Hausinstallation (Phase an Phase, Neutral an Neutral, Erdung an Erdung) mittels der mitgelieferten Kabelverbinder (CC).
  5. Verstauen Sie die Kabel in der Anschlussdose.
  6. Setzen Sie die Leuchte auf die Halterung und drehen Sie sie im Uhrzeigersinn, bis sie einrastet.

Konfiguration der Leuchte

Vor der Montage können Sie die Einstellungen über Schalter an der Rückseite der Leuchte vornehmen:

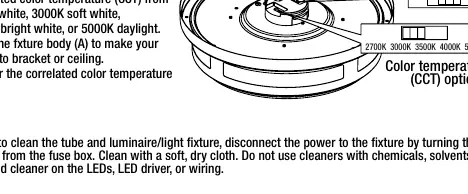

Einstellung der Farbtemperatur (CCT)
Einstellung der Farbtemperatur (CCT)
  • Farbtemperatur (CCT): Wählen Sie zwischen 2700K, 3000K, 3500K, 4000K oder 5000K.
  • Betriebsmodi:
    • Dusk-to-Dawn (DTD): Die Leuchte schaltet sich bei Dunkelheit automatisch mit 100% Helligkeit ein.
    • Motion: Die Leuchte schaltet sich bei Dämmerung mit 30% Helligkeit ein. Bei Bewegungserkennung erhöht sie die Helligkeit auf 100% für 5 Minuten.
    • Disable: Die Leuchte wird nur über den Wandschalter gesteuert. Durch schnelles Umschalten (innerhalb von 3 Sekunden) kann die Helligkeit zwischen 30% und 100% gewählt werden.

Pflege und Reinigung

Trennen Sie vor der Reinigung immer die Stromzufuhr. Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie chemische Reiniger, Lösungsmittel oder scheuernde Mittel. Reinigen Sie niemals die LEDs oder den Treiber direkt mit Flüssigkeiten.

Fehlerbehebung

Bei Problemen prüfen Sie zuerst die Stromversorgung und die Verkabelung. Sollte die Leuchte nicht leuchten, stellen Sie sicher, dass der Schalter eingeschaltet ist und die Kabel korrekt verbunden sind. Bei wiederholtem Auslösen der Sicherung prüfen Sie auf Kurzschlüsse in der Verkabelung.

Herstellerinformationen

Hampton Bay

Markenprofil
Herstellerwebsite https://www.homedepot.com Support https://www.homedepot.com/c/Customer_Support

Praktische Hilfe

Typische Probleme

Die Leuchte leuchtet nicht.

Prüfen Sie, ob die Stromversorgung eingeschaltet ist, der Sicherungsautomat aktiv ist und die Kabelverbindungen korrekt hergestellt wurden.

Die Sicherung löst beim Einschalten aus.

Prüfen Sie die Verkabelung auf Kurzschlüsse oder eine fehlerhafte Erdung. Kontaktieren Sie ggf. einen Elektriker.

Vor der Verwendung

  • Strom am Sicherungskasten ausschalten.
  • Geeigneten Montageort wählen, der das Gewicht der Leuchte tragen kann.
  • Kabel auf korrekte Zuordnung prüfen (Phase, Neutral, Erde).
  • Gewünschte Farbtemperatur und Betriebsmodus vor der Montage einstellen.

Technische Daten in der Praxis

CCT (Correlated Color Temperature)
Einstellbare Farbtemperatur von 2700K (warmweiß) bis 5000K (tageslichtweiß).
DTD (Dusk-to-Dawn)
Dämmerungsschalter: Leuchte schaltet bei Dunkelheit automatisch ein.
Erfassungsbereich
Der Bewegungssensor hat eine Reichweite von ca. 4,5 Metern (15 ft).

Abbildungen und Diagramme

  • Die Montage erfolgt durch Einrasten der Leuchte in die Halterung (AA) mittels seitlicher Schlitze.
  • Die Schalter für CCT und Betriebsmodus befinden sich auf der Rückseite der Leuchte.

Modellkompatibilität

  • Nicht für die Verwendung mit externen Dimmern geeignet, sofern nicht im Modus 'Disable' betrieben.
  • Nur für den Innenbereich geeignet.
