Bedienungsanleitung für den Hampton Bay Olympus 2-Tier Fountain

Erfahren Sie, wie Sie den Hampton Bay Olympus 2-Tier Fountain (Modell 10141) sicher aufbauen, betreiben und warten. Diese Anleitung enthält detaillierte Montageanweisungen, Sicherheitshinweise und Tipps zur Fehlerbehebung.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Hampton Bay Olympus 2-Tier Fountain (Modell 10141) ist ein dekorativer Brunnen für den Außenbereich. Die Montage erfordert eine GFCI-Steckdose und sollte auf einer weichen Unterlage erfolgen. Die Pumpe (Modell WP-450) muss immer vollständig unter Wasser sein. S. 1, 2, 8

Wichtigste Schritte

Montage des Brunnens S. 5, 6, 7
Wartung der Pumpe S. 8

Erste Inbetriebnahme

Brunnen aufstellen, Pumpe in der großen Schale platzieren, Kabel durch den Sockel führen, alle Teile zusammenbauen, Wasser einfüllen und an eine GFCI-Steckdose anschließen. S. 5, 6, 7, 8

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Kein Wasserfluss

Schlauch auf Knicke prüfen, Wasserstand kontrollieren, Pumpe neu anschließen, Pumpe unter Wasser sicherstellen, Brunnen nivellieren.

S. 9

Wartung und Reset

Regelmäßiger Wasserwechsel, Reinigung der Pumpendüse, Entfernen von Ablagerungen aus dem Schlauch, Winterlagerung im Innenbereich. S. 8

Technische Daten

Parameter	Wert	Hinweis	Seiten
Pumpenmodell	WP-450	Modellnummer der mitgelieferten Pumpe	S. 2
Stromversorgung	120V- 60Hz	Erforderliche elektrische Spezifikationen	S. 2

Wo es im PDF steht

Sicherheitshinweise S. 2
Montageanleitung S. 5, 6, 7
Fehlerbehebung S. 9

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Abbildungen anzeigen (4) Weniger anzeigen

Seite 4

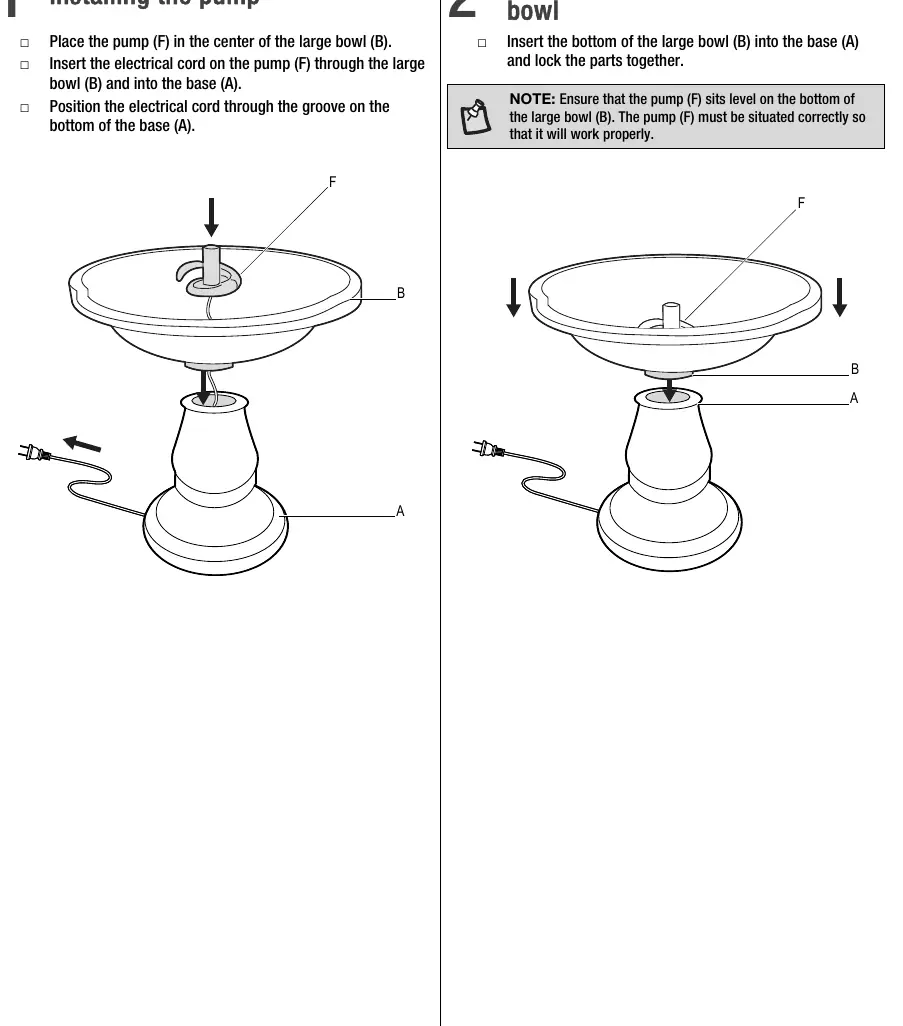

Schritt 1 und 2: Installation der Pumpe und Verbindung von Sockel und Schale

Seite 5

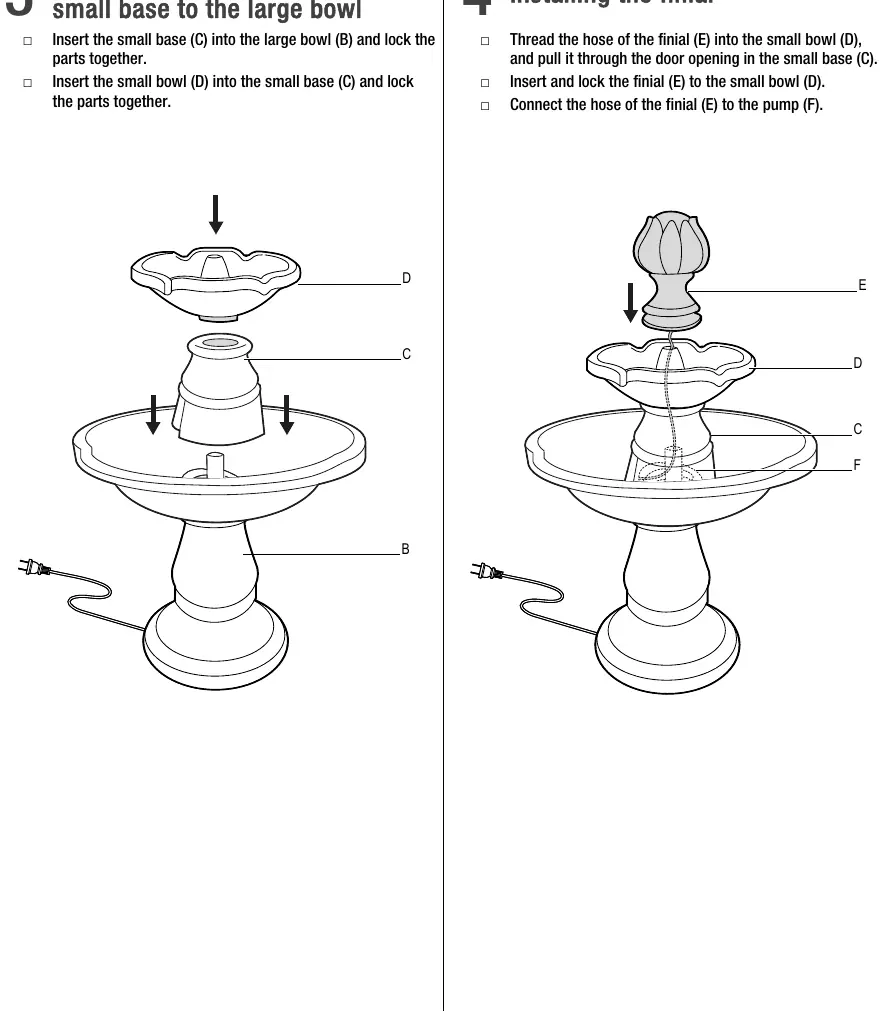

Schritt 3 und 4: Montage der oberen Schalen und des Finials

Seite 6

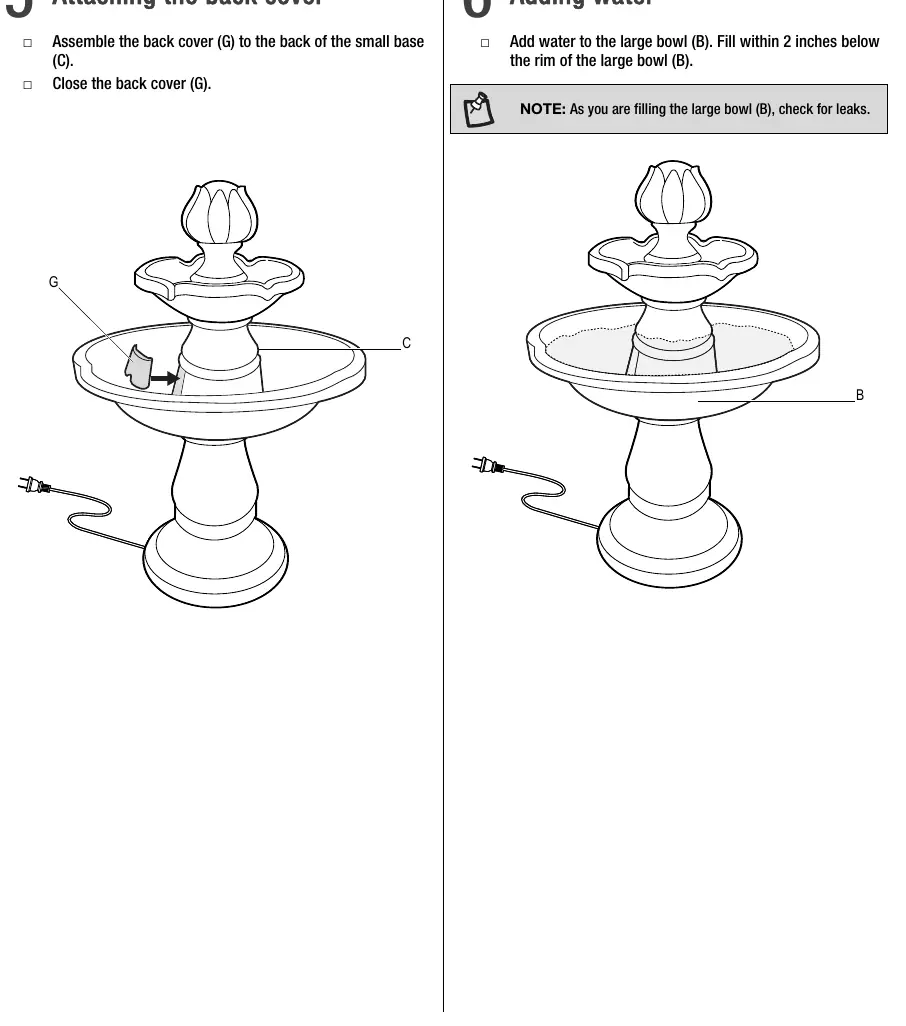

Schritt 5 und 6: Abdeckung anbringen und Wasser einfüllen

Seite 7

Wichtige Informationen aus der Anleitung

Diese Anleitung dient der sicheren Montage und dem Betrieb des Hampton Bay Olympus 2-Tier Fountain (Modell 10141). Bitte beachten Sie folgende wichtige Hinweise:

Sicherheit: Der Brunnen ist nur für den Außenbereich und für Wasser bestimmt. Verwenden Sie ausschließlich eine geerdete GFCI-Steckdose (120V, 60Hz).
Montage: Bauen Sie das Produkt auf einer weichen, nicht scheuernden Oberfläche (z. B. Teppich oder Karton) auf, um Schäden zu vermeiden. Es wird empfohlen, die Montage mit zwei Personen durchzuführen.
Wartung: Lagern Sie den Brunnen im Winter im Innenbereich. Halten Sie das Wasser sauber und stellen Sie sicher, dass die Pumpe immer vollständig unter Wasser ist.

Montageanleitung

Die Montage erfolgt in sechs Schritten:

Pumpe installieren: Platzieren Sie die Pumpe (F) in der Mitte der großen Schale (B). Führen Sie das Kabel durch die Schale und den Sockel (A) und positionieren Sie es in der Nut am Boden des Sockels.
Sockel und große Schale verbinden: Setzen Sie die große Schale (B) auf den Sockel (A) und verriegeln Sie die Teile. Stellen Sie sicher, dass die Pumpe eben steht.
Kleine Schale und kleinen Sockel verbinden: Setzen Sie den kleinen Sockel (C) auf die große Schale (B) und die kleine Schale (D) auf den kleinen Sockel (C). Verriegeln Sie alle Teile.
Finial (Spitze) installieren: Fädeln Sie den Schlauch des Finials (E) durch die kleine Schale (D) und die Öffnung im kleinen Sockel (C). Verbinden Sie den Schlauch mit der Pumpe (F) und verriegeln Sie das Finial (E) auf der kleinen Schale (D).
Abdeckung anbringen: Befestigen Sie die hintere Abdeckung (G) am kleinen Sockel (C).
Wasser einfüllen: Füllen Sie Wasser in die große Schale (B), bis zu 2 Zoll (ca. 5 cm) unter den Rand. Prüfen Sie währenddessen auf Undichtigkeiten.

Betrieb und Wartung

Schließen Sie das Netzkabel an eine GFCI-Steckdose an. Nach wenigen Augenblicken sollte das Wasser fließen. Zur Wartung gehört das regelmäßige Wechseln des Wassers, das Reinigen der Pumpendüse und das Entfernen von Schmutz aus dem Schlauch. Lassen Sie die Pumpe niemals ohne Wasser laufen.

Fehlerbehebung

Sollte kein Wasser fließen, prüfen Sie folgende Punkte:

Ist der Schlauch geknickt oder gequetscht?
Ist genügend Wasser im Brunnen?
Ist die Pumpe vollständig unter Wasser?
Ist der Brunnen waagerecht aufgestellt?
Ist der Wasserzulaufschlauch durch Ablagerungen verstopft?

Herstellerinformationen

Hampton Bay

Markenprofil

Herstellerwebsite Offizielle Website öffnen Support Support öffnen

Praktische Hilfe

Typische Probleme

Kein Wasserfluss

Prüfen Sie den Schlauch auf Knicke, stellen Sie sicher, dass die Pumpe vollständig unter Wasser ist, und reinigen Sie den Einlass von Ablagerungen.

Pumpe läuft nicht richtig

Trennen Sie die Stromversorgung und schließen Sie sie mehrmals wieder an, um die Pumpe neu zu starten.

Vor der Verwendung

Stellen Sie sicher, dass eine GFCI-Steckdose im Außenbereich vorhanden ist.
Bereiten Sie eine weiche Unterlage (Teppich oder Karton) für die Montage vor.
Prüfen Sie, ob alle Teile (A-G) gemäß der Stückliste vorhanden sind.
Planen Sie die Montage mit zwei Personen.
Stellen Sie sicher, dass der Brunnen auf einer ebenen Fläche steht.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Pumpenmodell: WP-450

Abbildungen und Diagramme

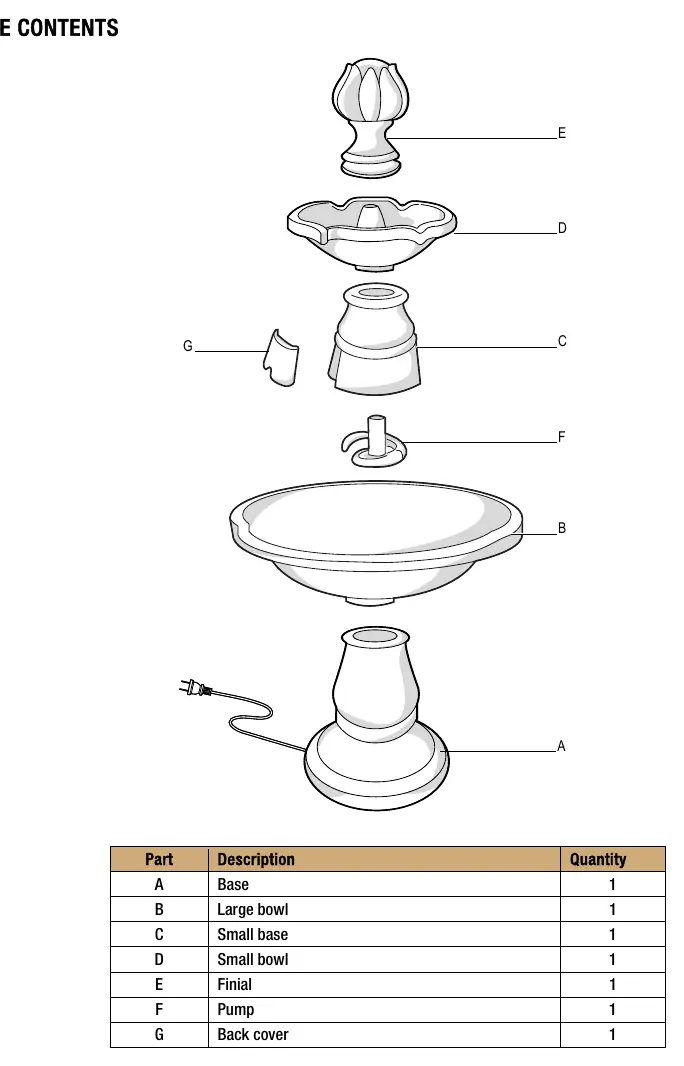

Die Explosionszeichnung auf Seite 4 zeigt die korrekte Reihenfolge der Teile von der Basis (A) bis zur Spitze (E).
Die Montagebilder auf den Seiten 5-7 zeigen die schrittweise Verbindung der Komponenten und die Kabelführung.

Modellkompatibilität

Nur für den Außenbereich geeignet.
Nur mit Wasser betreiben.
Nicht für den gewerblichen Gebrauch bestimmt.
