Bedienungsanleitung für Hampton Bay 11-Inch Flushmount mit Bewegungsmelder

Erfahren Sie, wie Sie Ihre Hampton Bay 11-Inch Flushmount Leuchte mit Bewegungsmelder installieren, einrichten und Fehler beheben. Vollständige Anleitung zu Einstellungen, Verkabelung und Farbtemperatur.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Schritte zur Installation und Konfiguration der Hampton Bay 11-Inch Flushmount Leuchte mit Bewegungsmelder. Vor der Installation müssen der Betriebsmodus (Dusk-to-Dawn, Motion oder Disable) und die Farbtemperatur über die Schalter auf der Rückseite des Leuchtenkörpers eingestellt werden, da diese nach der Montage nicht mehr zugänglich sind.

Installation

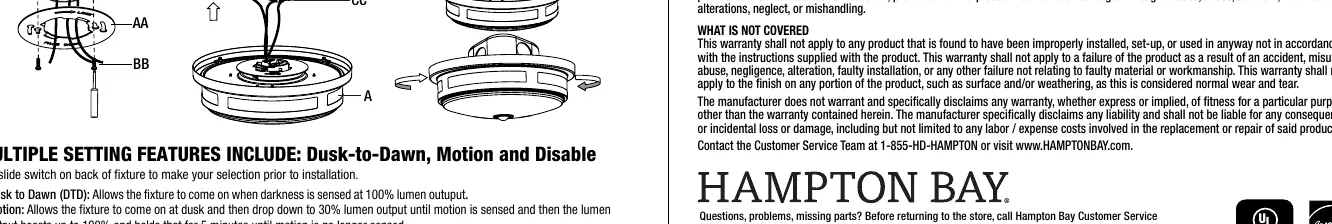

Installationsschritte: Montage der Halterung und Arretierung des Leuchtenkörpers.
Installationsschritte: Montage der Halterung und Arretierung des Leuchtenkörpers.
  1. Vorbereitung: Schalten Sie den Strom am Sicherungskasten aus. Stellen Sie sicher, dass der Montageort das Gewicht der Leuchte tragen kann.
  2. Montagehalterung: Führen Sie die Stromkabel (Phase und Neutral) durch das mittlere Loch der Montagehalterung (AA). Befestigen Sie die Halterung mit den mitgelieferten Schrauben (BB) an der Deckenanschlussdose.
  3. Verkabelung: Verbinden Sie die Kabel der Deckenanschlussdose mit den entsprechenden Kabeln der Leuchte (Phase an Phase, Neutral an Neutral, Erde an Erde). Sichern Sie die Verbindungen mit den mitgelieferten Kabelverbindern (CC) und isolieren Sie diese zusätzlich mit Isolierband.
  4. Montage: Verstauen Sie die Kabel in der Anschlussdose. Richten Sie die seitlichen Schlitze des Leuchtenkörpers (A) an der Montagehalterung (AA) aus und drehen Sie den Leuchtenkörper im Uhrzeigersinn, um ihn zu arretieren.
  5. Abschluss: Schalten Sie den Strom wieder ein.

Einstellungen

Auf der Rückseite der Leuchte befinden sich Schiebeschalter für folgende Funktionen:

  • Dusk-to-Dawn (DTD): Die Leuchte schaltet sich bei Dunkelheit automatisch mit 100% Helligkeit ein.
  • Motion (Bewegungsmelder): Die Leuchte schaltet sich bei Dämmerung mit 30% Helligkeit ein. Bei Bewegungserkennung erhöht sie die Helligkeit auf 100% und hält diese für 5 Minuten, nachdem keine Bewegung mehr erkannt wurde.
  • Disable: Die Leuchte wird nur über den Wandschalter gesteuert. Durch schnelles Umschalten (innerhalb von 3 Sekunden) kann die Helligkeit zwischen 30% und 100% gewählt werden.

Farbtemperatur: Sie können die Farbtemperatur (CCT) zwischen 2700K (warmweiß), 3000K, 3500K, 4000K und 5000K (tageslichtweiß) wählen.

Pflege und Reinigung

Trennen Sie vor der Reinigung immer die Stromzufuhr. Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie chemische Reiniger, Lösungsmittel oder scheuernde Mittel. Reinigen Sie niemals die LEDs, den LED-Treiber oder die Verkabelung mit Flüssigkeiten.

Fehlerbehebung

  • Leuchte leuchtet nicht: Prüfen Sie die Stromversorgung, den Sicherungsautomaten und die Kabelverbindungen.
  • Sicherung löst aus: Prüfen Sie auf Kurzschlüsse oder falsch verbundene Kabel.
  • Defekter Schalter: Kontaktieren Sie bei Bedarf einen qualifizierten Elektriker.

Herstellerinformationen

Hampton Bay

Markenprofil
Herstellerwebsite https://www.homedepot.com Support https://www.homedepot.com/c/Customer_Support

Praktische Hilfe

Typische Probleme

Leuchte leuchtet nicht

Stromversorgung prüfen, Sicherungsautomaten einschalten, Kabelverbindungen auf festen Sitz prüfen.

Sicherung löst beim Einschalten aus

Verkabelung auf Kurzschlüsse oder Erdschluss prüfen; ggf. Elektriker hinzuziehen.

Vor der Verwendung

  • Strom am Sicherungskasten ausschalten.
  • Montageort auf Tragfähigkeit prüfen.
  • Farbtemperatur vor der Montage am Schalter auf der Rückseite wählen.
  • Betriebsmodus (DTD, Motion, Disable) vor der Montage wählen.
  • Erfassungsbereich des Bewegungsmelders beachten (ca. 4,5 Meter / 15ft).

Technische Daten in der Praxis

15ft (ca. 4,5m)
Maximaler Erfassungsbereich des Bewegungssensors.
Dusk-to-Dawn
Automatisches Einschalten bei Dunkelheit.

Abbildungen und Diagramme

  • Schritt 1-3 zeigen die Montage der Halterung an der Decke und das Einrasten des Leuchtenkörpers durch Drehen im Uhrzeigersinn.
  • Die Schalter auf der Rückseite ermöglichen die Auswahl der Farbtemperatur und des Betriebsmodus vor der Installation.

Modellkompatibilität

  • Nicht für die Verwendung mit Dimmern geeignet, sofern nicht explizit anders angegeben (Steuerung erfolgt über den internen Modus oder Wandschalter).
