Installationsanleitung für Resistex Argos LED-Röhrenleuchte

Erfahren Sie, wie Sie die Resistex Argos LED-Röhrenleuchte sicher installieren und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Montageschritte und Verdrahtungspläne für eine fachgerechte Installation.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Resistex Argos LED-Röhrenleuchte muss von einem professionellen Installateur montiert werden. Die Installation umfasst das Bohren der Halterungen, das Einsetzen der Leuchte und den elektrischen Anschluss gemäß Schaltplan. S. 1, 2

Wichtigste Schritte

  • Montage der Halterungen S. 2
  • Elektrischer Anschluss S. 2

Wartung und Reset

  • Reinigungshinweise S. 1
Weitere 2 Antworten anzeigen Weniger anzeigen

Technische Daten

Parameter Wert Hinweis Seiten
Bohrlochabstand 400mm / 800mm / 1100mm Abhängig von der Leuchtenlänge (600mm / 1200mm / 1500mm) S. 1

Wo es im PDF steht

  • Sicherheit und Abmessungen S. 1
  • Montageanleitung S. 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Die Resistex Argos ist eine LED-Röhrenleuchte, die ausschließlich von einem professionellen Installateur unter Einhaltung der geltenden elektrischen Normen und Vorschriften montiert werden darf. Die Installation erfordert Sorgfalt, insbesondere im Hinblick auf elektrostatische Entladungen (ESD). Das Dokument enthält detaillierte Anweisungen zur Montage und zum elektrischen Anschluss.

Sicherheitshinweise

  • Arbeiten Sie niemals an der Leuchte, während diese unter Spannung steht.
  • Die Installation muss durch einen professionellen Installateur erfolgen.
  • Beachten Sie die ESD-Normen (Schutz vor elektrostatischer Entladung) bei der Handhabung.
  • Befolgen Sie strikt die beschriebenen Montageschritte.

Montage

Montage der Leuchte in die Halterungen
Montage der Leuchte in die Halterungen
Elektrischer Anschluss

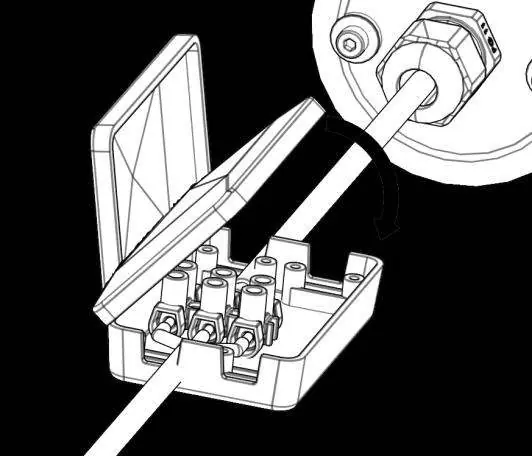

Elektrischer Anschluss
  1. Vorbereitung: Stellen Sie sicher, dass die Stromversorgung unterbrochen ist.
  2. Bohren: Bohren Sie die Löcher gemäß dem gewählten Modellabstand (400mm, 800mm oder 1100mm).
  3. Halterungen: Montieren Sie die Halterungen an der Decke oder Wand.
  4. Leuchtenmontage: Setzen Sie die Leuchte in die Halterungen ein und sichern Sie diese.
  5. Verdrahtung: Öffnen Sie das Anschlussgehäuse und schließen Sie die Kabel gemäß dem Schaltplan (L, E, N) an.
  6. Abschluss: Schließen Sie das Gehäuse und prüfen Sie die feste Verbindung, bevor Sie die Stromversorgung wieder einschalten.

Wartung

Verwenden Sie zur Reinigung der Leuchte keine chemischen oder scheuernden Produkte. Bewahren Sie diese Installationsanleitung für zukünftige Wartungsarbeiten oder die Demontage auf.

Technische Daten

Die Leuchte ist in verschiedenen Längen erhältlich, was sich auf den Bohrlochabstand auswirkt:

Abmessungen und Bohrlochabstände
Abmessungen und Bohrlochabstände
  • 600mm Leuchte: 400mm Bohrlochabstand
  • 1200mm Leuchte: 800mm Bohrlochabstand
  • 1500mm Leuchte: 1100mm Bohrlochabstand

Praktische Hilfe

Typische Probleme

Leuchte lässt sich nicht einschalten

Überprüfen Sie die elektrische Verbindung im Anschlussgehäuse und stellen Sie sicher, dass die Stromversorgung korrekt angeschlossen ist (L, E, N).

Beschädigung durch Reinigung

Verwenden Sie niemals chemische oder scheuernde Reinigungsmittel, da diese die Oberfläche der Leuchte beschädigen können.

Vor der Verwendung

  • Stellen Sie sicher, dass die Stromversorgung vollständig unterbrochen ist.
  • Prüfen Sie, ob ein professioneller Installateur für die Montage zur Verfügung steht.
  • Messen Sie den korrekten Bohrlochabstand basierend auf der Leuchtenlänge (400mm, 800mm oder 1100mm).
  • Stellen Sie sicher, dass ESD-Schutzmaßnahmen getroffen wurden.
Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Bohrlochabstand
Der Abstand zwischen den Montagehalterungen, der je nach Leuchtenlänge 400mm, 800mm oder 1100mm beträgt.

Abbildungen und Diagramme

  • Die Anleitung zeigt auf Seite 2 die Schritte 1 bis 10, die den gesamten Montage- und Verdrahtungsprozess abdecken.
  • Der Schaltplan auf Seite 2 verdeutlicht den Anschluss der Phasen (L), Erde (E) und Neutralleiter (N).

Modellkompatibilität

  • Die Installation ist nur für professionelle Installateure zulässig.
  • Die Leuchte ist in drei Längenvarianten verfügbar, die unterschiedliche Montageabstände erfordern.
