Bedienungsanleitung für Hampton Bay Außenwandleuchte 7072-2RT
Erfahren Sie, wie Sie die Hampton Bay Außenwandleuchte 7072-2RT sicher installieren, anschließen und warten. Diese Anleitung enthält detaillierte Schritte zur Montage, elektrische Anschlusspläne, Wartungshinweise und Tipps zur...
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Hampton Bay Außenwandleuchte 7072-2RT wird durch Montage einer Halterung an der Anschlussdose, fachgerechtes Verdrahten der Stromkabel und Befestigung der Leuchte installiert. Sie benötigt ein Leuchtmittel mit maximal 100W (Glühbirne) oder 23W (CFL). S. 5
Wichtigste Schritte
- Montage der Halterung S. 5
- Elektrischer Anschluss S. 5
Probleme und Lösungen
Die Lampe leuchtet nicht
Leuchtmittel ersetzen, Stromversorgung prüfen, Verkabelung kontrollieren.
S. 6Wartung und Reset
- Reinigung mit weichem, trockenem Tuch; keine Scheuermittel verwenden. S. 6
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmittel | 100W max (Glühbirne) / 23W max (CFL) | Maximale Leistung | S. 5 |
Wo es im PDF steht
- Sicherheitshinweise S. 2
- Installation S. 5
- Fehlerbehebung S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient der sicheren Installation und Wartung der Hampton Bay Außenwandleuchte (Modell 7072-2RT). Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden. Bei elektrischen Fragen sollte ein qualifizierter Elektriker hinzugezogen werden. Überprüfen Sie vor der Installation die Kabelisolierung auf Schnitte oder Beschädigungen.
Lieferumfang und Werkzeuge

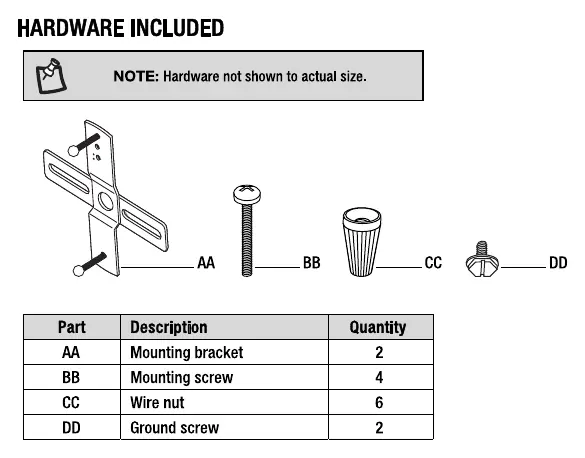

Stellen Sie sicher, dass alle Teile vorhanden sind, bevor Sie mit der Montage beginnen. Benötigte Werkzeuge: Leiter, Schutzbrille, Isolierband, Kreuzschlitzschraubendreher, Schlitzschraubendreher, Zange und Abisolierzange. Im Lieferumfang enthalten sind Montagehalterungen, Schrauben, Drahtmuttern und Erdungsschrauben.
Installation
Die Installation erfolgt in folgenden Schritten:
- Montagehalterung anbringen: Entfernen Sie die vorinstallierten Kugelmuttern von der Halterung und befestigen Sie die Halterung mit den beiliegenden Schrauben an der Anschlussdose.

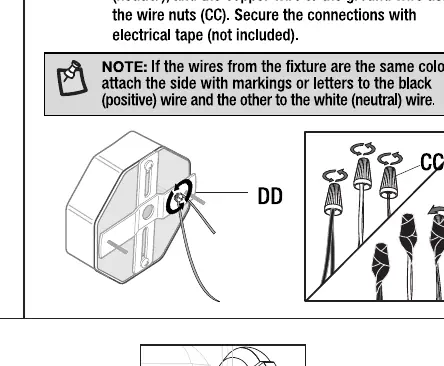

- Elektrische Verbindungen: Verbinden Sie das Kupferkabel der Leuchte mit der Halterung (Erdung). Verbinden Sie das schwarze Kabel der Leuchte mit dem stromführenden Kabel der Stromquelle und das weiße Kabel der Leuchte mit dem neutralen Kabel. Sichern Sie alle Verbindungen mit Drahtmuttern und Isolierband.
- Leuchte befestigen: Platzieren Sie die Leuchte über der Halterung und sichern Sie sie mit den zuvor entfernten Kugelmuttern.
- Leuchtmittel einsetzen: Installieren Sie eine Glühbirne mit maximal 100 Watt (Medium-Sockel) oder eine CFL-Lampe mit maximal 23 Watt.
Betrieb und Wartung
Die Leuchte wird über den vorhandenen Lichtschalter aktiviert. Zur Reinigung verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine chemischen Reiniger, Lösungsmittel oder scheuernde Mittel, um die Oberfläche nicht zu beschädigen.
Fehlerbehebung
Sollte die Leuchte nicht funktionieren, prüfen Sie folgende Punkte:
- Ist das Leuchtmittel defekt? Ersetzen Sie es.
- Ist die Stromversorgung eingeschaltet? Prüfen Sie den Sicherungskasten.
- Ist die Verkabelung korrekt? Überprüfen Sie alle Anschlüsse auf festen Sitz.
- Löst die Sicherung aus? Prüfen Sie auf gekreuzte Drähte oder einen Kurzschluss.
Herstellerinformationen
Hampton Bay
Praktische Hilfe
Typische Probleme
Lampe leuchtet nicht
Leuchtmittel prüfen, Stromversorgung sicherstellen, Verkabelung kontrollieren.
Sicherung löst aus beim Einschalten
Verkabelung auf Kurzschluss oder gekreuzte Drähte prüfen.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Leiter bereitstellen
- Schutzbrille tragen
- Werkzeug (Schraubendreher, Abisolierzange) bereitlegen
- Kabelisolierung auf Beschädigungen prüfen
Technische Daten in der Praxis
- Leuchtmittel
- Max. 100W Glühbirne oder 23W CFL (Medium-Sockel)
Abbildungen und Diagramme
- Die Anleitung enthält Diagramme zur Montage der Halterung an der Anschlussdose.
- Es gibt eine schematische Darstellung der korrekten Kabelverbindungen (Schwarz an Strom, Weiß an Neutral, Kupfer an Erdung).
Modellkompatibilität
- Nur für den Außenbereich geeignet.
- Nicht mit aggressiven Reinigungsmitteln reinigen.
