Bedienungsanleitung für Hampton Bay Wickford 1-Light Outdoor Pendant
Detaillierte Anleitung zur Installation und Wartung der Hampton Bay Wickford 1-Light Outdoor Pendant. Erfahren Sie, wie Sie die Leuchte sicher montieren, verkabeln und instand halten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung unterstützt Sie bei der sicheren Installation und Wartung der Hampton Bay Wickford 1-Light Outdoor Pendant. Die Leuchte ist für den Außenbereich konzipiert und benötigt ein E26-Leuchtmittel mit maximal 100 Watt. Vor Beginn der Arbeiten ist es zwingend erforderlich, die Stromzufuhr am Sicherungskasten zu unterbrechen.
Sicherheitshinweise
- Schalten Sie vor Beginn der Installation oder dem Entfernen einer alten Leuchte den Strom am Sicherungskasten ab.
- Überprüfen Sie die Kabelisolierung auf Schnitte, Abrieb oder freiliegendes Kupfer, die während des Transports entstanden sein könnten. Bei Defekten darf die Installation nicht durchgeführt werden.
- Bei Fragen zur Elektrik ziehen Sie bitte einen qualifizierten Elektriker hinzu.
Vorbereitung und Werkzeuge
Stellen Sie sicher, dass Sie alle benötigten Werkzeuge griffbereit haben, bevor Sie mit der Montage beginnen:
- Leiter
- Schutzbrille
- Isolierband
- Kreuzschlitzschraubendreher
- Schlitzschraubendreher
- Zange
- Abisolierzange
Installation
1. Montage der Halterung

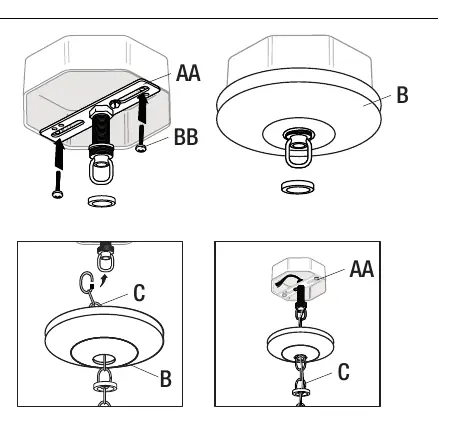

Befestigen Sie die Montageeinheit (AA) mit den Montageschrauben (BB) an der Anschlussdose. Entfernen Sie den vorinstallierten Schraubkragenring. Platzieren Sie den Baldachin (B) über der Schraubkragenschlaufe an der Montageeinheit und drehen Sie den Schraubkragenring, bis die Hälfte der Gewindegänge der Schlaufe freiliegt.
2. Verkabelung
Fädeln Sie die elektrischen Kabel und Erdungskabel durch die Kette (C), den Baldachin (B) und die Mitte der Montageeinheit (AA). Verbinden Sie die Kabel wie folgt:
- Schwarzes Kabel (Strom) an schwarzes Kabel.
- Weißes Kabel (Neutral) an weißes Kabel.
- Kupferkabel an das Erdungskabel der Montageeinheit.
Sichern Sie die Verbindungen mit den mitgelieferten Drahtmuttern (CC) und Isolierband.
3. Abschluss der Montage
Sichern Sie den Baldachin (D) mit dem Schraubkragenring an der Montageeinheit. Setzen Sie anschließend ein E26-Leuchtmittel (max. 100 Watt) ein.
Betrieb und Wartung
Zum Einschalten der Leuchte betätigen Sie einfach den Lichtschalter. Reinigen Sie die Lampe ausschließlich mit einem weichen, trockenen Tuch. Verwenden Sie keine chemischen Reinigungsmittel, Lösungsmittel oder scheuernde Materialien, um die Oberfläche nicht zu beschädigen.
Herstellerinformationen
Hampton Bay
Praktische Hilfe
Typische Probleme
Die Lampe leuchtet nicht.
Prüfen Sie, ob das Leuchtmittel defekt ist, die Stromversorgung eingeschaltet ist, die Verkabelung korrekt sitzt oder der Sicherungsautomat ausgelöst hat.
Sicherung fliegt heraus oder FI-Schalter löst aus.
Es liegt wahrscheinlich ein Kurzschluss oder eine fehlerhafte Verkabelung vor. Überprüfen Sie alle Kabelverbindungen oder kontaktieren Sie einen Elektriker.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Werkzeuge bereitlegen (Leiter, Schraubendreher, Abisolierzange)
- Verkabelung auf Beschädigungen prüfen
- E26 100W Leuchtmittel bereithalten
- Montage auf weichem Untergrund durchführen
Abbildungen und Diagramme
- Die Montageeinheit wird direkt an die bauseitige Anschlussdose geschraubt.
- Die Verkabelung erfolgt durch die Kette und den Baldachin zur Anschlussdose.
- Die Drahtmuttern verbinden die Hausleitungen mit den Leuchtenkabeln.
