Bedienungsanleitung für Hall Technologies 1800-RA VGA-Videosplitter
Erfahren Sie, wie Sie den Hall Technologies 1800-RA 18-Kanal VGA-Videosplitter anschließen, konfigurieren und die Signalverstärkung für lange Kabel nutzen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der 1800-RA ist ein 18-Kanal VGA-Videosplitter, der ein VGA-Signal auf 18 Ausgänge verteilt. Er unterstützt Auflösungen bis 1600x1200 und bietet Signalverstärkung für 16 der 18 Ausgänge. S. 2
Wichtigste Schritte
- Verbinden Sie den Computer mit dem Eingang des Splitters. S. 2
- Stellen Sie die Signalverstärkung für Ausgänge 1-16 ein. S. 2
Probleme und Lösungen
Signalverlust bei langen Kabeln
Stellen Sie den Schalter für die entsprechende Gruppe (1-16) auf 'Boosted', wenn das Kabel länger als 100 Fuß ist.
S. 2Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Auflösung | bis 1600x1200 | Maximale unterstützte Auflösung | S. 2, 3 |
| Leistungsaufnahme | 25 Watt | Stromverbrauch | S. 3 |
Wo es im PDF steht
- Produktübersicht S. 1
- Beschreibung und Einrichtung S. 2
- Anschlussdiagramm und Spezifikationen S. 3
- FCC und Garantie S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation und den Betrieb des Hall Technologies 1800-RA VGA-Videosplitters. Das Gerät ermöglicht die Verteilung eines VGA-Signals auf bis zu 18 Monitore. Wichtig ist die Beachtung der Signalverstärkung für lange Kabelverbindungen, um eine optimale Bildqualität zu gewährleisten.
Produktbeschreibung

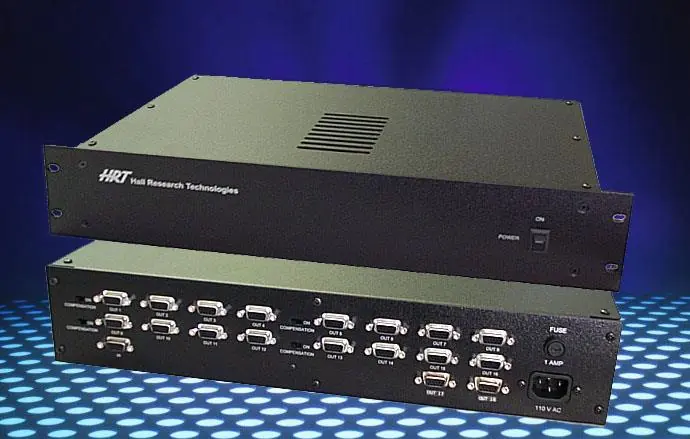

Der 1800-RA ist ein robuster, rack-montierbarer VGA-Videosplitter. Er unterstützt Auflösungen bis zu 1600x1200 bei Bildwiederholraten von 60 bis 85 Hz. Das Gerät verfügt über ein eingebautes Universalnetzteil.
Einrichtung und Anschluss
- Lieferumfang prüfen: Stellen Sie sicher, dass das 6-Fuß VGA-Kabel, das Netzkabel und der Videosplitter vorhanden sind.
- Verbindung zum PC: Verbinden Sie den Computer mit dem Eingang des Splitters unter Verwendung des mitgelieferten VGA-Kabels.
- Monitore anschließen: Verbinden Sie die Monitore direkt mit den Ausgängen des Splitters oder verwenden Sie hochwertige Verlängerungskabel.
- Stromversorgung: Schließen Sie das Netzkabel an den Splitter an.
- Signalabschluss: Wenn Sie lange Videokabel (über 25 Fuß / ca. 7,5 m) verwenden, stellen Sie sicher, dass ein Monitor angeschlossen ist, um das Signal korrekt zu terminieren.
Signalverstärkung für lange Kabel
Die Ausgänge 1 bis 16 sind in 4er-Gruppen unterteilt und verfügen über einen Schalter zur Signalverstärkung:
- Normal: Schalter nach links (für Kabel unter 100 Fuß / ca. 30 m).
- Boosted: Schalter nach rechts (für Kabel über 100 Fuß).
Die Ausgänge 17 und 18 unterstützen keine Verstärkung und sind für Monitore in einer Entfernung von bis zu 100-150 Fuß geeignet.
Technische Daten
- Anschlüsse: HDD15 Buchse (Eingang und Ausgänge).
- Bandbreite: DC bis 250 MHz (Min) - 350 MHz (Max).
- Eingangsimpedanz: 75 Ohm (RGB), 330 Ohm (H,V).
- Leistungsaufnahme: 100 bis 240 V AC, 50-60 Hz, 25 Watt.
- Abmessungen: 15,5 Zoll breit x 3,19 Zoll hoch x 10 Zoll tief.
Praktische Hilfe
Typische Probleme
Signalverlust bei langen Kabeln
Stellen Sie den Schalter für die entsprechende Gruppe (1-16) auf 'Boosted', wenn das Kabel länger als 100 Fuß (ca. 30m) ist.
Kein Bild auf dem Monitor
Überprüfen Sie die Kabelverbindungen und stellen Sie sicher, dass der Monitor korrekt angeschlossen ist, um das Signal zu terminieren.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang: 6-Fuß VGA-Kabel, Netzkabel, Videosplitter.
- Identifizieren Sie den HD15-Ausgang am Computer.
- Stellen Sie sicher, dass eine Stromquelle (100-240V AC) verfügbar ist.
Technische Daten in der Praxis
- Leistungsaufnahme
- 25 Watt, 100-240V AC.
Abbildungen und Diagramme

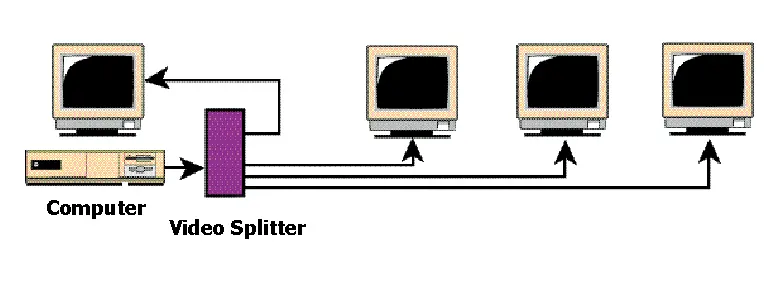

- Das Anschlussdiagramm zeigt die Verbindung vom Computer zum Videosplitter und die Verteilung auf mehrere Monitore.
Modellkompatibilität
- Ausgänge 17 und 18 sind immer im Normalmodus und können nicht verstärkt werden.
- Für Kabel über 25 Fuß (ca. 7,5m) wird empfohlen, einen Monitor anzuschließen, um das Signal korrekt zu terminieren.
