Bedienungsanleitung für Ground Zero GZRA 1.2500D Verstärker

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Installationshinweise für den Ground Zero GZRA 1.2500D Verstärker. Vor der Installation muss die Fahrzeugbatterie zwingend abgeklemmt werden. Achten Sie darauf, beim Bohren keine Fahrzeugteile wie Tank oder Bremsleitungen zu beschädigen. Es wird empfohlen, die Stromversorgung mit einem Kondensator (Powercap) von mindestens 1 F zu puffern, um eine stabile Betriebsspannung zu gewährleisten.

Installation und Montage

Wählen Sie einen Einbauort, der eine ausreichende Luftzirkulation zur Kühlung des Gerätes ermöglicht. Nutzen Sie den Verstärker als Schablone, um die Befestigungslöcher zu markieren, entfernen Sie das Gerät und bohren Sie die Löcher. Befestigen Sie den Verstärker anschließend mit geeigneten Schrauben.

Stromanschluss und Verkabelung

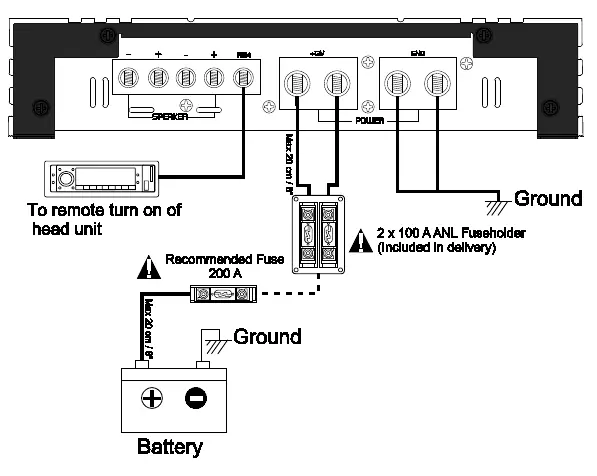

Verwenden Sie für die Stromversorgung (BATT) und Masse (GND) Kabel mit einem Querschnitt von mindestens 20 mm². Das +12V Kabel muss in der Nähe der Batterie mit einer 200 A Sicherung abgesichert werden. Stellen Sie sicher, dass Radio und andere Geräte ausgeschaltet sind, bevor Sie die Anschlüsse vornehmen. Schließen Sie das Remote-Kabel (REM) an den Antennenanschluss Ihres Radios an.

Einstellungen und Funktionen

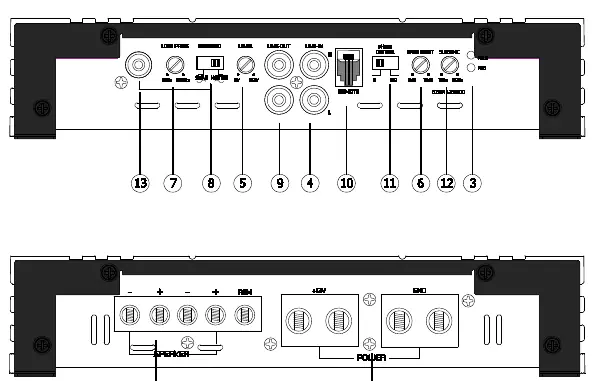

Der Verstärker verfügt über verschiedene Einstellmöglichkeiten:

• Input Levelregler: Zur Anpassung der Eingangsempfindlichkeit.
• Bass Boost Regler: Einstellbar von 0 bis +12 dB (45 Hz).
• Low Pass Regler: Filtert Frequenzen zwischen 30 Hz und 250 Hz.
• Subsonic Regler: Filtert Frequenzen zwischen 10 Hz und 50 Hz.
• Phase Shift Schalter: Zur phasenrichtigen Anpassung des Subwoofers (0° / 180°).

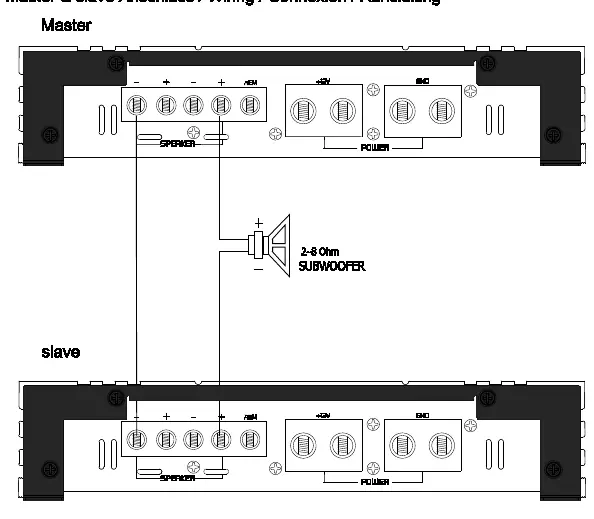

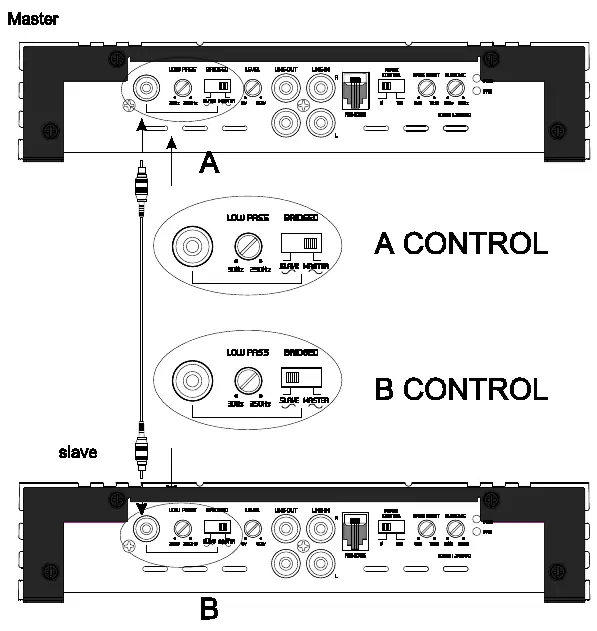

• Master / Slave Schalter: Zur Konfiguration beim Betrieb von zwei Verstärkern im Link-Modus.

Fehlerbehebung

Bei Problemen prüfen Sie zunächst die LED-Anzeigen:

• Kein Ton: Prüfen Sie die Sicherung, das Remote-Kabel, die +12V Verbindung und die Masse.
• Verstärker schaltet nicht ein: Prüfen Sie die Stromzufuhr und die Remote-Verbindung zum Radio.
• Verstärker schaltet bei hoher Lautstärke ab: Prüfen Sie die Lautsprecherimpedanz (darf 1 Ohm nicht unterschreiten).
• Protection LED leuchtet: Mögliche Ursachen sind Überhitzung (Lautstärke verringern) oder ein Kurzschluss am Lautsprecheranschluss.

Technische Daten

Der GZRA 1.2500D ist ein 1-Kanal Class D Verstärker. Die RMS-Leistung variiert je nach Impedanz (1 Ohm, 2 Ohm, 4 Ohm) und Betriebsmodus (Linkmode). Der Frequenzgang liegt bei 10 Hz bis 250 Hz (± 3 dB). Die Abmessungen betragen 552 x 47 x 230 mm.
