Bedienungsanleitung für Ground Zero GZUB 12BR Subwoofer
Erfahren Sie alles über den Einbau, die Verkabelung und die technischen Spezifikationen des Ground Zero GZUB 12BR Subwoofers. Nutzen Sie diesen Leitfaden für eine optimale Klangqualität und Sicherheit.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Hinweise zur Installation und zum Betrieb des Ground Zero GZUB 12BR Subwoofers. Für eine optimale Leistung wird empfohlen, den Einbau und die Abstimmung durch einen Fachhändler oder eine spezialisierte Fachwerkstatt durchführen zu lassen, da die Leistung des Subwoofers stark von der Abstimmung mit den anderen Komponenten des Audiosystems abhängt.
Einbauhinweise
- Sicherheit beim Bohren: Bohren Sie niemals Löcher in den Tank, die Bremsleitungen, Kabel oder andere wichtige Fahrzeugteile.
- Kabelführung: Führen Sie Kabel niemals über scharfe Kanten, um Beschädigungen zu vermeiden.
- Störungsvermeidung: Verlegen Sie Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabeln.
- Trennung: Verlegen Sie Stromversorgungskabel immer getrennt von Lautsprecherkabeln, um Störungen zu vermeiden.
- Dimensionierung: Verwenden Sie ausreichend dimensionierte Strom- und Lautsprecherkabel für den Anschluss der Komponenten.
Sicherheitshinweise
Halten Sie alle Teile des Lieferumfangs sowie die Verpackung von Kindern und Haustieren fern, um Erstickungsgefahr zu vermeiden. Beachten Sie, dass dauerhaft hohe Lautstärkepegel von über 85 dB zu irreparablen Gehörschäden führen können. Hohe Pegel können zudem die Wahrnehmung wichtiger Verkehrsgeräusche behindern.
Technische Daten
Der GZUB 12BR ist ein 30 cm (12") Bassreflex-Subwoofer mit einem Gehäuse aus MDF.
- Belastbarkeit: 600 Watt RMS.
- Empfohlene Verstärkerleistung: 400 - 800 Watt RMS (an 4 oder 1 Ohm).
- Impedanz: 2x 2 Ohm.
- Netto Volumen: 42 Liter.
- Abstimmfrequenz (Fb): 31 Hz.
- Grenzfrequenz (F3): 36 Hz.
Anschlussmöglichkeiten
Der Subwoofer bietet verschiedene Anschlussoptionen für Mono-Verstärker:

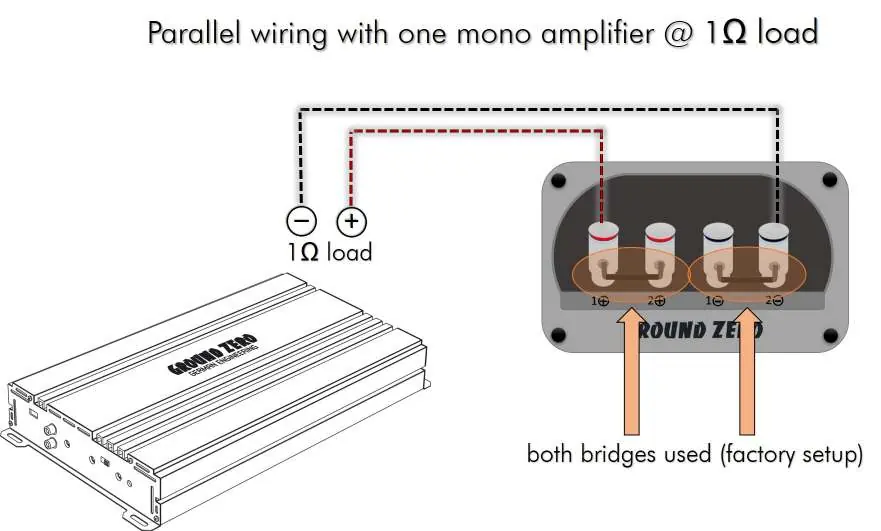

- Parallel-Verkabelung: Ermöglicht eine 1 Ohm Last.
- Seriell-Verkabelung: Ermöglicht eine 4 Ohm Last.
Bitte beachten Sie die entsprechenden Brückenkonfigurationen am Anschlussterminal.
Garantie
Die Gewährleistung entspricht der gesetzlichen Regelung. Defekte, die durch Überlastung, unsachgemäße Behandlung oder Teilnahme an Wettbewerben entstanden sind, sind von der Gewährleistung ausgeschlossen. Eine Rücksendung muss in der Originalverpackung und mit einem maschinell erstellten Kaufbeleg erfolgen.
Herstellerinformationen
Ground Zero GmbH
Praktische Hilfe
Typische Probleme
Verzerrungen oder Störgeräusche
Stellen Sie sicher, dass Signal- und Lautsprecherkabel getrennt von stromführenden Kabeln verlegt sind.
Schlechter Radioempfang
Verlegen Sie Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabeln.
Vor der Verwendung
- Stellen Sie sicher, dass alle Komponenten des Audiosystems aufeinander abgestimmt sind.
- Verwenden Sie ausreichend dimensionierte Strom- und Lautsprecherkabel.
- Vermeiden Sie das Bohren in wichtige Fahrzeugteile wie Tank oder Bremsleitungen.
- Prüfen Sie die Impedanz des Verstärkers vor dem Anschluss (1 Ohm oder 4 Ohm).
Technische Daten in der Praxis

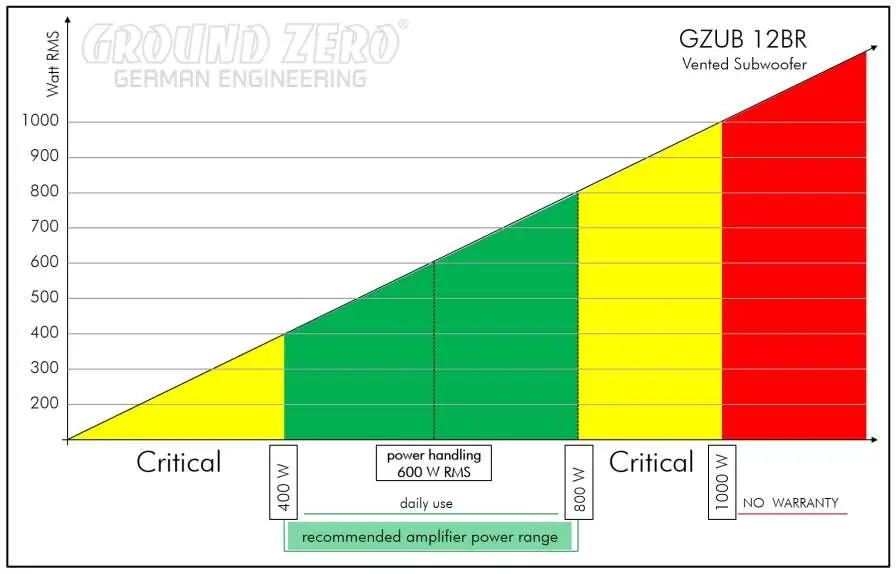

- Belastbarkeit
- 600 Watt RMS für den täglichen Gebrauch.
- Netto Volumen
- 42 Liter Gehäusevolumen für optimale Basswiedergabe.
Abbildungen und Diagramme
- Anschlussmöglichkeiten: Zeigt die Verkabelung für 1 Ohm (parallel) und 4 Ohm (seriell) Last am Anschlussterminal.
Modellkompatibilität
- Empfohlene Verstärkerleistung: 400 - 800 Watt RMS.
