Bedienungsanleitung für Mono-Verstärker Ground Zero GZCA 13000.M1

Wichtige Informationen aus der Anleitung

Der Ground Zero GZCA 13000.M1 ist ein Mono-Hochleistungsverstärker der Competition-Serie, der für anspruchsvolle Car-Audio-Anwendungen entwickelt wurde. Er zeichnet sich durch Class-D-Technologie und 1-Ohm-Stabilität aus. Die Installation sollte idealerweise durch eine spezialisierte Fachwerkstatt erfolgen, um eine optimale Abstimmung des gesamten Systems zu gewährleisten und Schäden an der Fahrzeugelektronik zu vermeiden.

Installation und Sicherheit

Vor der Installation ist es zwingend erforderlich, die Fahrzeugbatterie abzuklemmen. Beachten Sie dabei die Hinweise in der Betriebsanleitung Ihres Fahrzeugs, um Fehlermeldungen der Bordelektrik zu vermeiden.

• Stromversorgung: Das Hauptstromkabel muss innerhalb der ersten 20 cm nach der Batterie mit einer geeigneten Sicherung abgesichert werden.
• Kabelverlegung: Signal- und Lautsprecherkabel sollten getrennt von stromführenden Kabeln verlegt werden, um Störungen zu vermeiden. Führen Sie Kabel niemals über scharfe Kanten.
• Kühlung: Der Verstärker verfügt über eine thermische Schutzschaltung. Sorgen Sie für ausreichende Luftzufuhr und decken Sie den Kühlkörper nicht ab.
• Montage: Montieren Sie das Gerät niemals auf stark vibrierenden Oberflächen, wie z.B. Subwoofer-Gehäusen.

Einstellungen und Funktionen

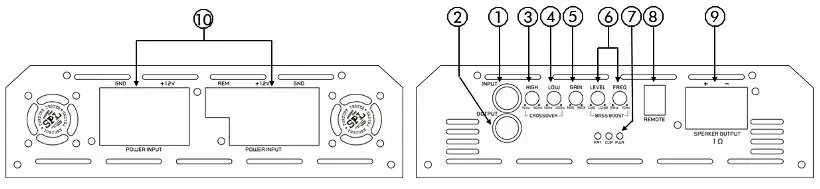

Das Gerät verfügt über verschiedene Einstellmöglichkeiten zur Klangoptimierung:

• Line Eingang/Ausgang: Zum Anschluss des Eingangssignals (RCA). Verwenden Sie kein Stereo-Eingangssignal.
• Filter: Einstellbarer Hochpass-Filter (15-80 Hz) und Tiefpass-Filter (40-200 Hz).
• Bass Boost: Einstellbare Bassanhebung (0-12 dB bei 30-70 Hz).
• Statusanzeige: PWR (Betrieb), PRT (Fehler/Schutzschaltung), CLIP (Signal übersteuert).

Fehlerdiagnose

Bei Problemen mit dem Gerät prüfen Sie folgende Punkte:

• Kein Ton: Prüfen Sie die Sicherungen, das Remote-Kabel, die +12V-Versorgung und die Masse.
• Verstärker schaltet ab: Überprüfen Sie, ob die Lautsprecherimpedanz unter 1 Ohm liegt.
• PWR/PRT leuchtet rot: Dies deutet auf Überhitzung oder einen Kurzschluss am Lautsprecheranschluss hin. Verringern Sie die Lautstärke oder prüfen Sie die Verkabelung.

Technische Daten

Der Verstärker bietet eine Ausgangsleistung (RMS) von 3200 W an 4 Ohm, 6400 W an 2 Ohm und 12560 W an 1 Ohm. Die Betriebsspannung liegt zwischen 9 und 16 V.
