Ersatzteilliste für Graco 190ES Airless-Spritzgerät
Detaillierte Ersatzteilliste und Explosionszeichnungen für das Graco 190ES Airless-Spritzgerät. Finden Sie die richtigen Teilenummern für Wartung und Reparatur für verschiedene Modellserien.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine Ersatzteilliste für das Graco 190ES Airless-Spritzgerät. Es enthält Explosionszeichnungen, Teilenummern und Schaltpläne für verschiedene Modellserien (Stand und Hi-boy). S. 1
Wichtigste Schritte
- Identifizieren Sie Ihr Modell anhand der Seriennummer in der Kopfzeile, um die korrekten Ersatzteile zu finden. S. 2, 4, 6, 8
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Maximaler Arbeitsdruck | 3000 psi | 20.7 MPa, 207 bar | S. 1 |
Wo es im PDF steht

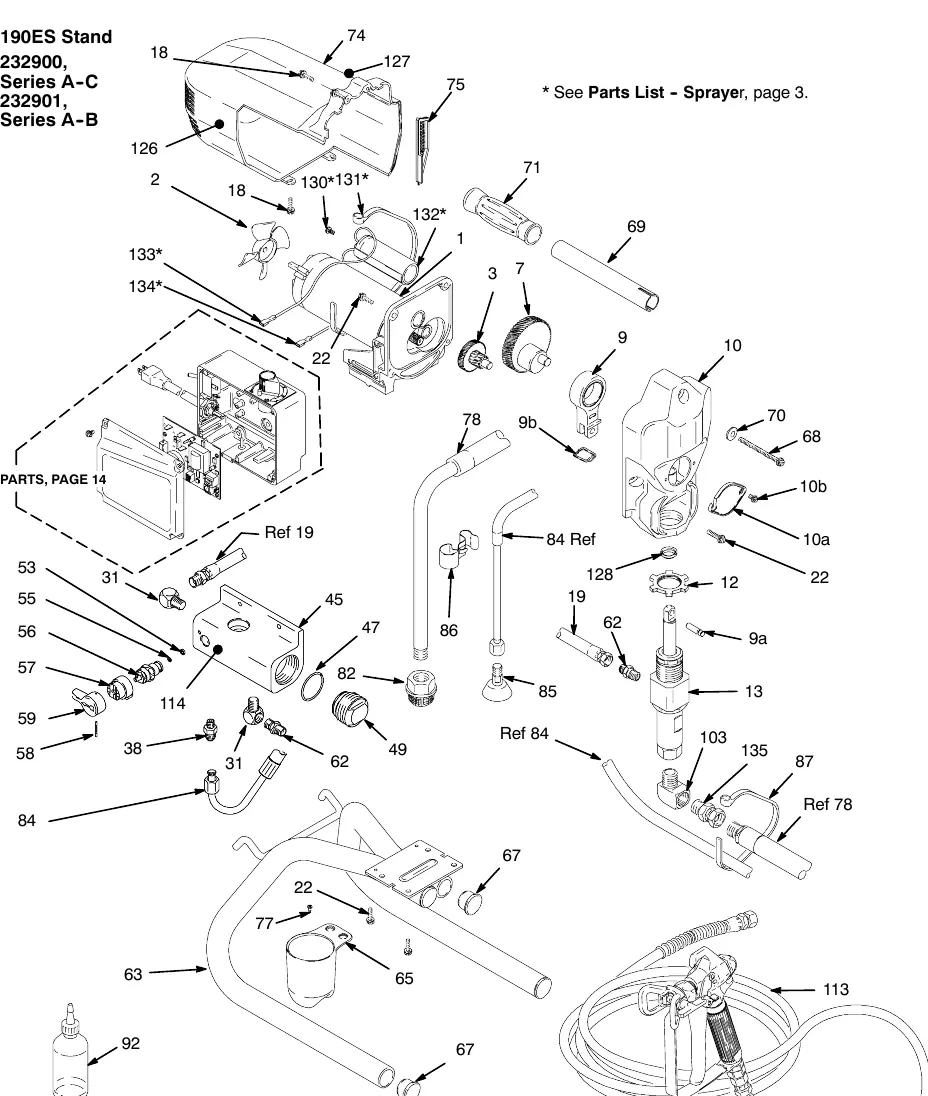

- Explosionszeichnung Stand-Modell S. 2, 4, 6

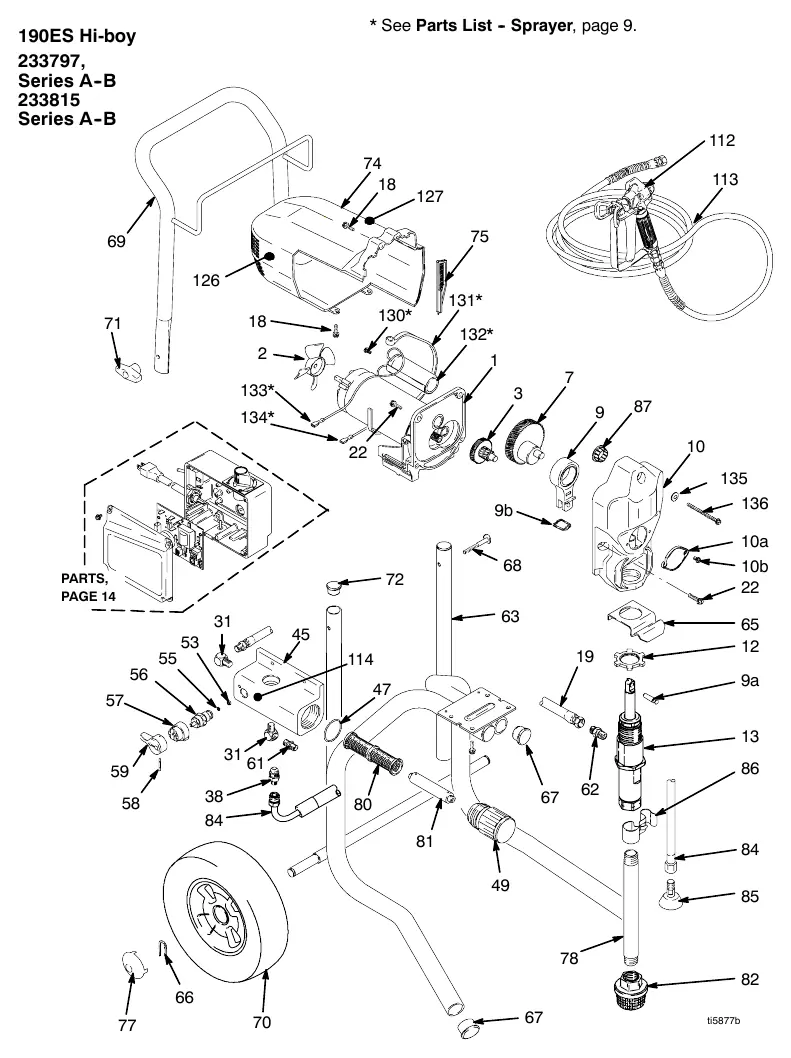

- Explosionszeichnung Hi-boy-Modell S. 8, 10, 12
- Schaltpläne S. 15, 17
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als offizielle Ersatzteilliste für das Graco 190ES Airless-Spritzgerät. Es enthält detaillierte Explosionszeichnungen und Stücklisten für verschiedene Modellvarianten, einschließlich der Stand- und Hi-boy-Ausführungen. Nutzen Sie dieses Dokument, um die korrekten Teilenummern für Wartungs- und Reparaturarbeiten zu identifizieren.
Explosionszeichnungen und Ersatzteile
Die Anleitung ist in Abschnitte unterteilt, die spezifischen Modellserien (A bis F) zugeordnet sind. Jede Zeichnung zeigt die Baugruppen des Spritzgeräts, einschließlich Motor, Pumpe, Filtergehäuse und Rahmen. Die zugehörigen Tabellen listen die Referenznummern, Teilenummern und Beschreibungen auf.
- Identifikation: Stellen Sie sicher, dass Sie die Zeichnung verwenden, die Ihrem spezifischen Modell und Ihrer Seriennummer entspricht (siehe Kopfzeile der jeweiligen Seite).
- Bestellung: Verwenden Sie die aufgeführten Teilenummern für die Ersatzteilbeschaffung.
Schaltpläne
Für elektrische Reparaturen enthält das Dokument Schaltpläne, die die Verkabelung des Motors, des Ein-/Ausschalters, des Potentiometers und des Druckwandlers darstellen. Achten Sie darauf, den für Ihr Modell zutreffenden Schaltplan zu verwenden (z. B. Kondensator am Motor vs. Kondensator auf der PC-Platine).
Praktische Hilfe
Typische Probleme
Vergleichen Sie die Seriennummer Ihres Geräts mit den Angaben in der Kopfzeile der jeweiligen Seite, um die korrekte Explosionszeichnung zu finden.
Vor der Verwendung
- Identifizieren Sie das Modell (Stand oder Hi-boy)
- Prüfen Sie die Seriennummer (A-F)
- Verwenden Sie die entsprechende Explosionszeichnung für die Demontage
