Montageanleitung für George Oliver Edvardo 2-Personen-Essgruppe
Detaillierte Montageanleitung für das George Oliver Edvardo 2-Personen-Essset. Enthält eine vollständige Teileliste, Schritt-für-Schritt-Anweisungen für den Zusammenbau von Tisch und Stühlen sowie wichtige Pflegehinweise.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Anleitung beschreibt den Zusammenbau der George Oliver Edvardo 2-Personen-Essgruppe. Der Prozess umfasst die Montage des Tisches und der zwei Stühle unter Verwendung der mitgelieferten Schrauben und des Inbusschlüssels. S. 1, 4, 5, 6
Wichtigste Schritte
- Tisch montieren S. 5
- Stühle montieren S. 6, 7, 8
Probleme und Lösungen
Instabilität
Prüfen Sie den Untergrund auf Ebenheit und ziehen Sie alle Schrauben nach.
S. 2Wartung und Reset
- Regelmäßige Wartung S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Schrauben-Set | M6*25, M6*12, M6*40, M6*30 | Verschiedene Schraubengrößen für die Montage. | S. 4 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3
- Teileliste S. 4
- Montageschritte S. 5, 6, 7, 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheitshinweise und Montageanweisungen für die George Oliver Edvardo 2-Personen-Essgruppe. Das Produkt ist ausschließlich für den häuslichen Gebrauch bestimmt. Stellen Sie sicher, dass die Stühle und der Tisch auf einem ebenen Boden stehen. Vermeiden Sie offene Flammen in der Nähe des Möbels und vermeiden Sie eine Überlastung der Stühle.

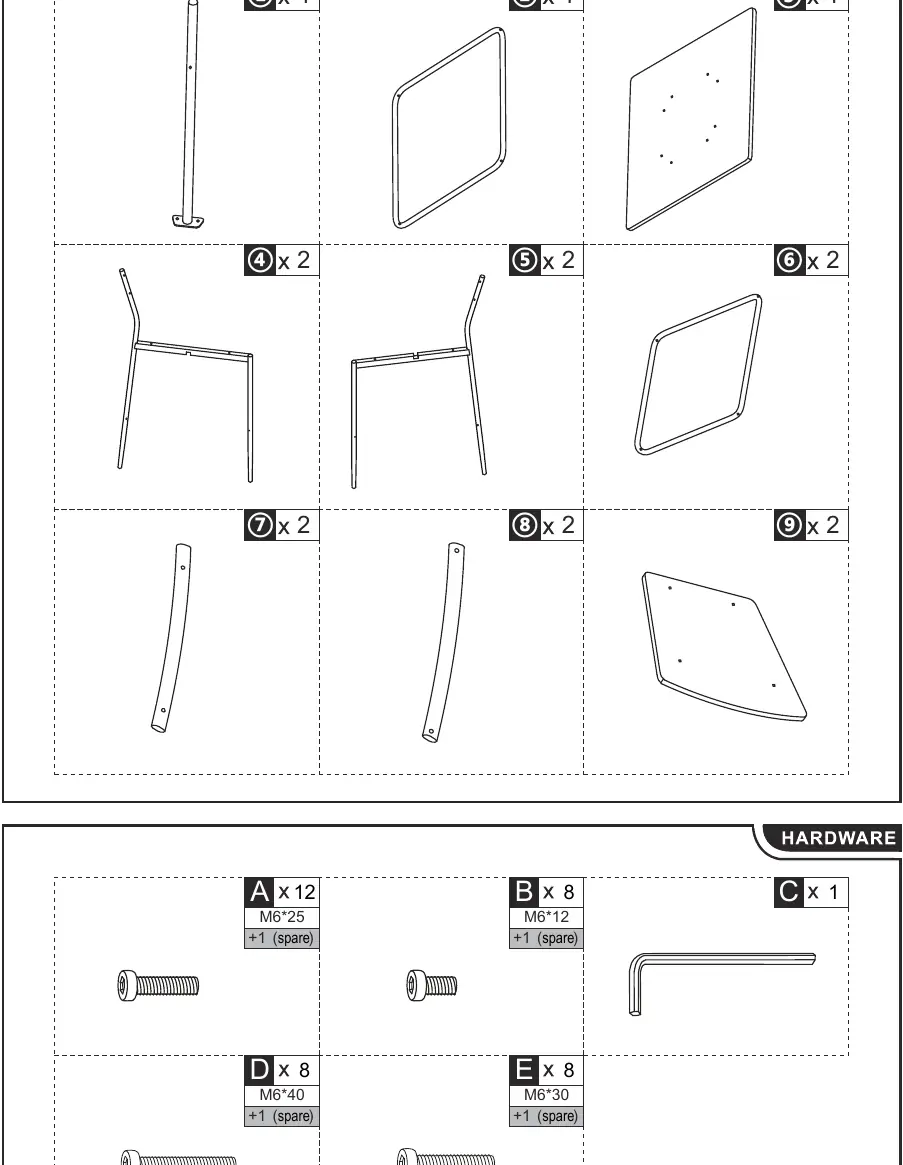

Teileliste und Hardware
Vor Beginn der Montage sollten Sie sicherstellen, dass alle Teile vorhanden sind und das Produkt nicht beschädigt ist. Bereiten Sie einen sauberen und trockenen Montagebereich vor.
- Komponenten: Beine, Sitzflächen, Rückenlehnen und Rahmenstreben (Teile 1-9).
- Hardware: Schrauben M6*25 (A), M6*12 (B), M6*40 (D), M6*30 (E) sowie ein Inbusschlüssel (C).

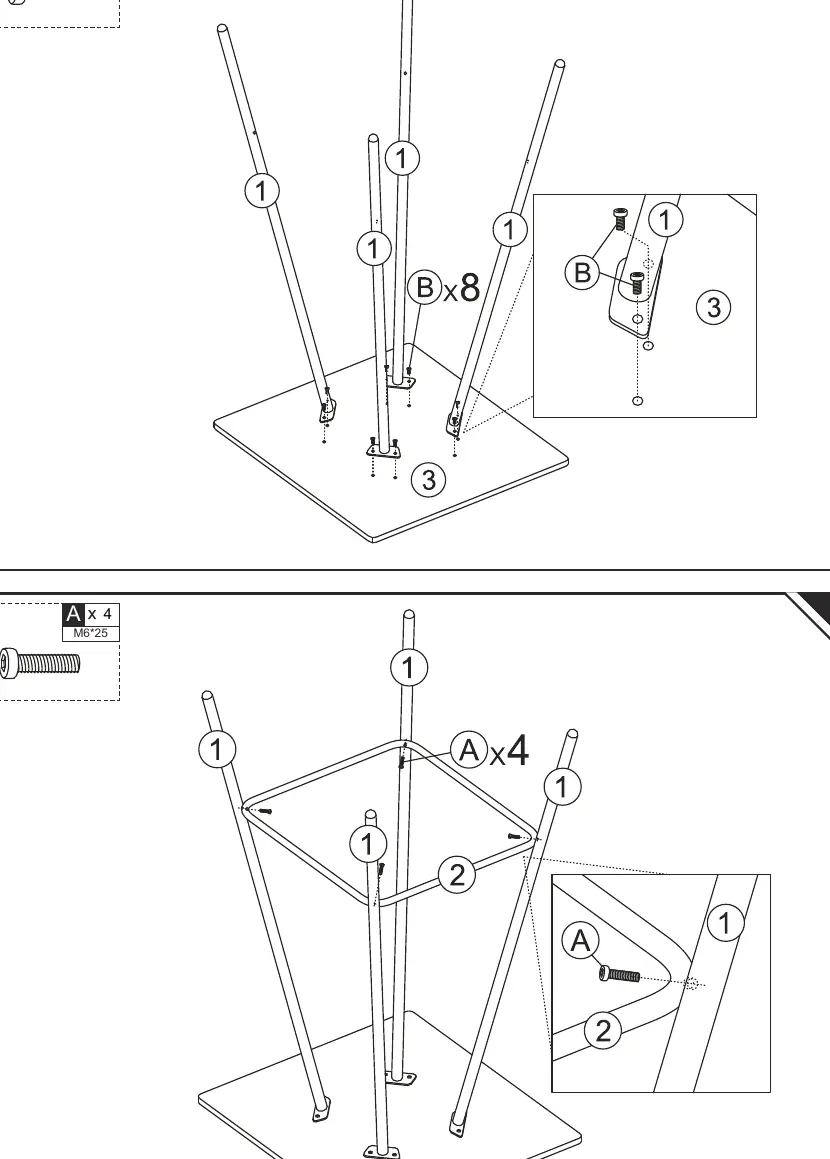

Montage des Tisches
Die Montage des Tisches erfolgt in zwei Hauptschritten:
- Verbinden Sie die Tischbeine (1) mit der Tischplatte (3) unter Verwendung der Schrauben (B).
- Fixieren Sie die Rahmenstreben (2) an den Beinen (1) mit den Schrauben (A).

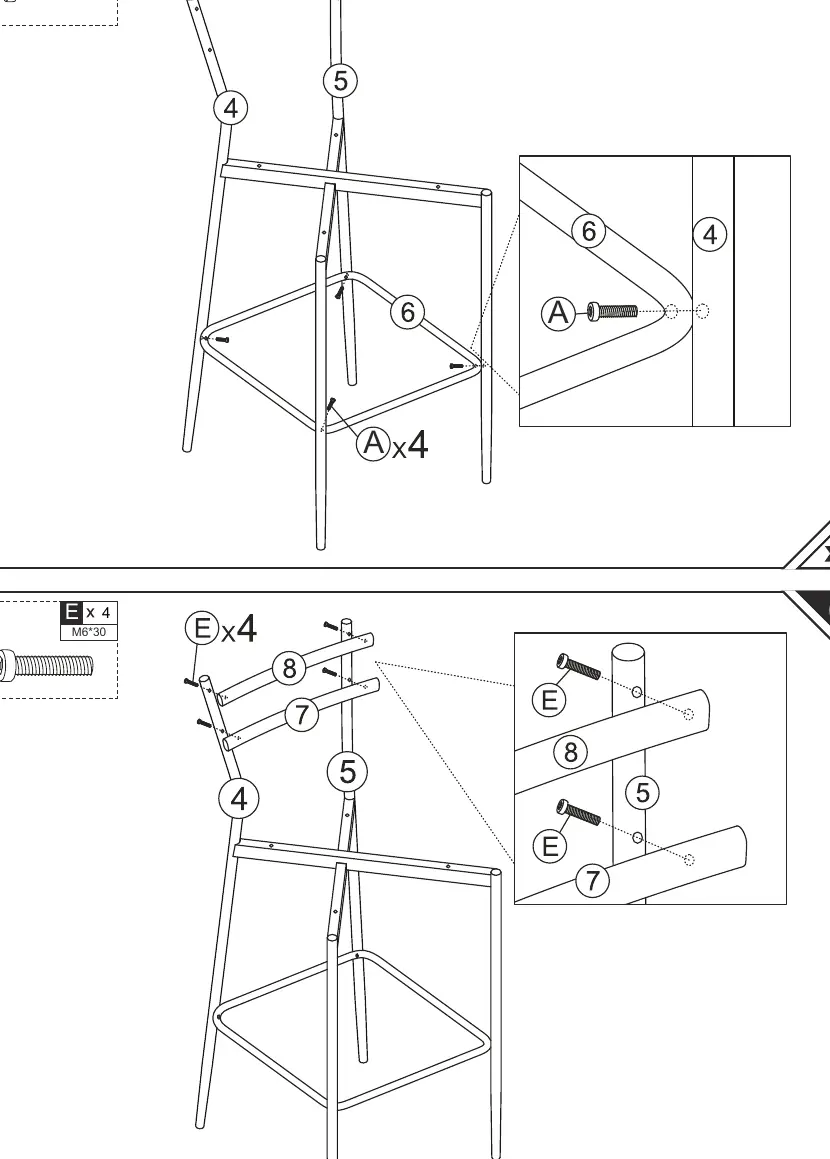

Montage der Stühle
Die Montage der Stühle erfordert Sorgfalt bei der Ausrichtung der Teile:
- Stecken Sie die Rahmenstreben (5) in die Stuhlbeine (4).
- Befestigen Sie die unteren Streben (6) mit den Schrauben (A) an den Stuhlbeinen.
- Montieren Sie die Rückenlehnen-Elemente (7, 8) an den Rahmen (4, 5) unter Verwendung der Schrauben (E).
- Befestigen Sie abschließend die Sitzfläche (9) mit den Schrauben (D) am Stuhlrahmen.
Pflege und Wartung
Um die Langlebigkeit des Produkts zu gewährleisten, beachten Sie folgende Hinweise:
- Reinigen Sie die Oberflächen mit einem weichen Tuch.
- Entfernen Sie regelmäßig Wasser oder Laub, falls das Möbel im Außenbereich genutzt wird.
- Überprüfen Sie regelmäßig die Stabilität der Konstruktion und ziehen Sie lockere Schrauben nach.
- Lagern Sie das Produkt an einem trockenen Ort, um Schimmelbildung zu vermeiden.
Praktische Hilfe
Typische Probleme
Instabilität des Möbels
Stellen Sie sicher, dass das Möbel auf einem absolut ebenen Boden steht und alle Schrauben fest angezogen sind.
Lose Verbindungen
Überprüfen Sie regelmäßig die Schraubverbindungen und ziehen Sie diese bei Bedarf nach.
Vor der Verwendung
- Bereiten Sie einen sauberen und trockenen Montagebereich vor.
- Überprüfen Sie den Lieferumfang anhand der Teileliste auf Vollständigkeit.
- Stellen Sie sicher, dass keine Teile beschädigt sind.
- Halten Sie den mitgelieferten Inbusschlüssel bereit.
Technische Daten in der Praxis
- Schraube M6*25
- Verbindungsschraube für Rahmen und Tischbeine.
- Schraube M6*12
- Kurze Schraube für die Tischplattenmontage.
- Schraube M6*40
- Lange Schraube für die Sitzflächenbefestigung.
Abbildungen und Diagramme
- Die Diagramme zeigen die nummerierten Teile und die entsprechenden Schraubentypen für jeden Montageschritt.
- Achten Sie auf die Pfeilmarkierungen in den Detailansichten, um die korrekte Ausrichtung der Bauteile zu gewährleisten.
Modellkompatibilität
- Nur für den häuslichen Gebrauch bestimmt.
- Nicht für gewerbliche Zwecke geeignet.
