Montageanleitung für Coaster 105071S5 Carone 5-teiliges Esszimmerset
Detaillierte Montageanleitung für das Coaster 105071S5 Carone 5-teiliges Esszimmerset. Enthält Schritt-für-Schritt-Anweisungen für den Esstisch (105071) und die Stühle (105072), Teilelisten, Hardware-Identifikation und wichtige...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient der Montage des Coaster Carone Esszimmersets, bestehend aus dem Esstisch (Modell 105071) und den Stühlen (Modell 105072). Bitte beachten Sie folgende Hinweise für eine schnelle und einfache Montage:
- Entfernen Sie alle Teile aus den Kartons und sortieren Sie die Hardware nach Größe.
- Überprüfen Sie vor Beginn der Montage, ob alle Teile und Hardware-Komponenten vorhanden sind.
- Befolgen Sie die nummerierte Reihenfolge der Schritte.
- Dieses Produkt ist nur für den privaten Gebrauch in Innenräumen bestimmt und nicht für gewerbliche Einrichtungen geeignet.
- Versuchen Sie nicht, beschädigte oder defekte Teile zu reparieren oder zu modifizieren; kontaktieren Sie bei Problemen sofort den Händler.
Montage des Esstisches (Modell 105071)
Die Montage des Tisches erfordert die Befestigung der Beine am oberen Rahmen.

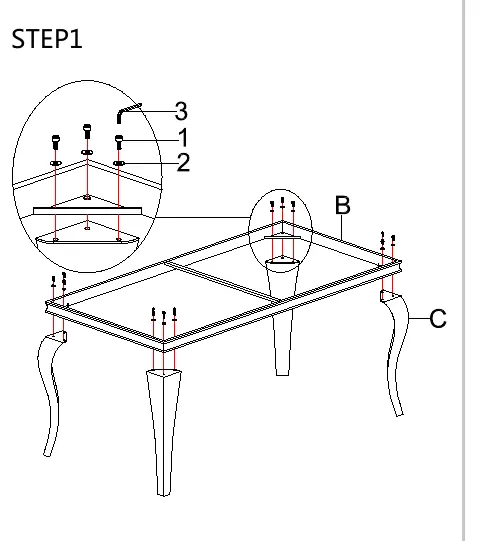

- Schritt 1: Platzieren Sie den oberen Rahmen (B) umgedreht auf einer weichen Oberfläche. Richten Sie die Beine (C) an den Ecken des Rahmens aus. Befestigen Sie jedes Bein mit den Schrauben (1) und Unterlegscheiben (2) unter Verwendung des mitgelieferten Inbusschlüssels (3).
- Schritt 2: Stellen Sie sicher, dass alle Schrauben fest angezogen sind. Bringen Sie die Glasauflagen (4) an den vorgesehenen Stellen am Rahmen an.
- Schritt 3: Legen Sie die Glasplatte (A) vorsichtig auf die Glasauflagen des Rahmens.
Montage der Stühle (Modell 105072)
Die Montage der Stühle ist einfach und erfordert nur wenige Schritte.
- Schritt 1: Platzieren Sie die Basis (B) auf der Unterseite des Sitzes (A). Richten Sie die Löcher aus und befestigen Sie die Basis mit den Schrauben (1) und Unterlegscheiben (2) unter Verwendung des Inbusschlüssels (3).
Teile und Hardware
Stellen Sie vor der Montage sicher, dass alle Teile vollständig sind:
- Tisch (105071): Glasplatte, oberer Rahmen, 4 Beine, 12 Schrauben M10*12, 12 Unterlegscheiben Ø10*20, 8 Glasauflagen, Inbusschlüssel 8mm.

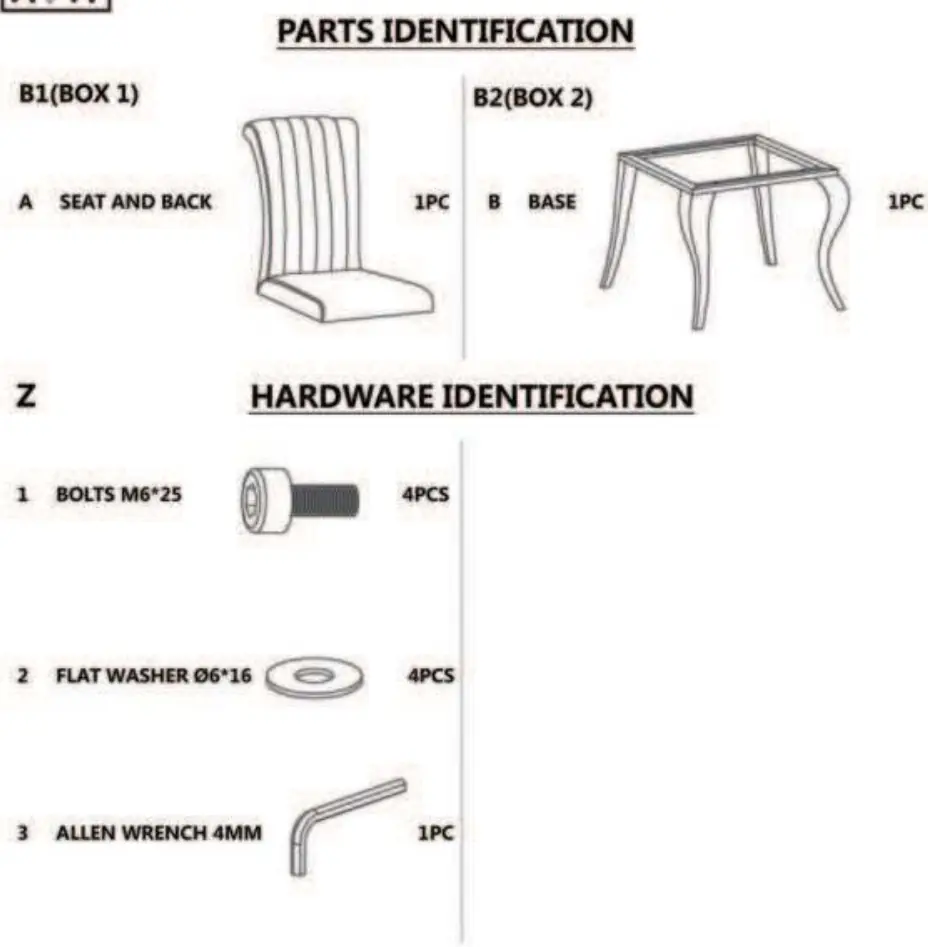

- Stuhl (105072): Sitz mit Rückenlehne, Basis, 4 Schrauben M6*25, 4 Unterlegscheiben Ø6*16, Inbusschlüssel 4mm.
Herstellerinformationen
Coaster Furniture
Praktische Hilfe
Typische Probleme
Teile oder Hardware fehlen
Überprüfen Sie alle Kartons (B1-B3 für den Tisch, B1-B2 für die Stühle) und sortieren Sie die Hardware nach Größe, bevor Sie beginnen.
Instabiler Tisch oder Stuhl
Stellen Sie sicher, dass alle Schrauben gleichmäßig und fest angezogen sind. Überprüfen Sie, ob alle Unterlegscheiben korrekt platziert wurden.
Vor der Verwendung
- Sortieren Sie die Hardware nach Größe.
- Stellen Sie sicher, dass alle Teile (Glas, Rahmen, Beine, Sitz, Basis) vorhanden sind.
- Verwenden Sie den mitgelieferten Inbusschlüssel.
- Montieren Sie das Möbelstück auf einer weichen Oberfläche, um Kratzer zu vermeiden.
- Überprüfen Sie die Vollständigkeit der Hardware-Pakete in den jeweiligen Kartons.
Abbildungen und Diagramme
- Die Diagramme zeigen die Explosionsansicht der Montage.
- Schritt 1 für den Tisch zeigt die Befestigung der Beine am Rahmen.
- Schritt 1 für den Stuhl zeigt die Befestigung der Basis am Sitz.
Modellkompatibilität
- Hardware-Paket für den Tisch befindet sich in Karton B3.
- Hardware-Paket für den Stuhl befindet sich in Karton 105072B2.
