Montageanleitung für George Oliver Dante 12-inch Multi Pendant LED-Leuchte

Erfahren Sie, wie Sie die George Oliver Dante 12-inch Multi Pendant LED-Leuchte sicher installieren. Diese Anleitung enthält Schritte zur Montage, Höhenverstellung und elektrischen Verkabelung.

Inhaltsverzeichnis

Wichtige Informationen zur Installation

Diese Leuchte ist für den Betrieb an einer 120V-Stromversorgung ausgelegt. Bitte beachten Sie folgende Sicherheitshinweise:

  • Schalten Sie den Strom am Sicherungskasten vollständig aus, bevor Sie mit der Arbeit beginnen.
  • Die Installation sollte von einem qualifizierten Elektriker durchgeführt werden.
  • Tragen Sie während der gesamten Installation Handschuhe.
  • Für die Dimmfunktion ist ein ELV-Dimmer (Electronic Low Voltage) erforderlich.
  • Berühren Sie die LED-Module nicht, um dauerhafte Schäden zu vermeiden.

Montageanleitung

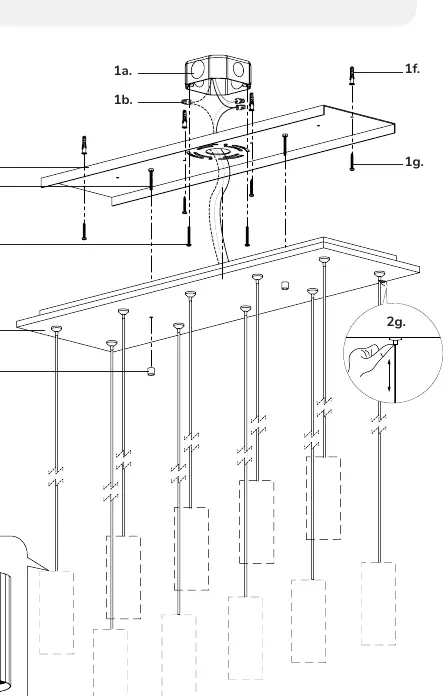

Explosionszeichnung der Leuchtenmontage und Verkabelung
Explosionszeichnung der Leuchtenmontage und Verkabelung
  1. Entfernen Sie die Leuchte aus der Verpackung.
  2. Trennen Sie die Montageplatte (1c) vom Baldachin (2a), indem Sie die dekorativen Muttern (2c) lösen.
  3. Richten Sie die Schrauben der Montageplatte (1d) in der gewünschten Position aus und befestigen Sie die Montageplatte (1c) mit den mitgelieferten Schrauben (1e) am elektrischen Anschlusskasten (1a).
  4. Sichern Sie die Montageplatte (1c) zusätzlich mit den Schrauben (1g) und Dübeln (1f) an der Montagefläche.
  5. Führen Sie die elektrischen Anschlüsse durch: Schwarz an "Hot" (L), Weiß an "Neutral" (N) und Erdung an "GND" mit den mitgelieferten Drahtmuttern (1b).
  6. Befestigen Sie das untere Leuchtenteil (3b) am oberen Teil (3a) durch Drehen im Uhrzeigersinn.
  7. Richten Sie die Schrauben der Montageplatte (1d) durch die Löcher im Baldachin (2a) aus und sichern Sie diese mit den dekorativen Muttern (2c).

Höhenverstellung

Um die Höhe der Leuchte anzupassen, drücken und halten Sie den Drahtgreifer (2g). Schieben Sie den Draht auf die gewünschte Länge und lassen Sie den Drahtgreifer (2g) los, um ihn zu fixieren.

Praktische Hilfe

Typische Probleme

Die Leuchte lässt sich nicht dimmen.

Stellen Sie sicher, dass ein kompatibler ELV-Dimmer (Electronic Low Voltage) verwendet wird.

Die Leuchte hängt schief.

Überprüfen Sie die Ausrichtung der Montageplatte (1c) und stellen Sie sicher, dass sie fest und gerade am Anschlusskasten montiert ist.

Vor der Verwendung

  • Strom am Sicherungskasten vollständig ausschalten.
  • Geeignete Handschuhe für die Montage bereitlegen.
  • Sicherstellen, dass der Anschlusskasten (Junction Box) fest mit der Gebäudestruktur verbunden ist.
  • Prüfen, ob ein ELV-Dimmer vorhanden ist (falls Dimmfunktion gewünscht).
  • Alle Teile aus der Verpackung entnehmen und auf Vollständigkeit prüfen.

Abbildungen und Diagramme

  • Die Abbildung zeigt die Montageplatte (1c), den Baldachin (2a) und die Drahtgreifer (2g) zur Höhenverstellung.
  • Die Illustration verdeutlicht die Verkabelung (1b) und die Befestigung der Leuchtenelemente (3a, 3b).

Modellkompatibilität

  • Geeignet für die Montage an standardmäßigen runden oder achteckigen Anschlusskästen.
  • Die Montageplatte muss direkt an der Gebäudestruktur befestigt werden.
