Montageanleitung für Coaster 105076 Stuhl und 115071 Esstisch
Schnelle Montageanleitung für den Coaster 105076 Stuhl und den 115071 Esstisch. Enthält Teilelisten, Werkzeuge und Schritt-für-Schritt-Anleitungen für den Aufbau.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung deckt die Montage von zwei Produkten ab: den Coaster 105076 Stuhl und den 115071 Esstisch. Bitte beachten Sie vor Beginn der Montage folgende Hinweise:
- Sortieren Sie die Hardware nach Größe, bevor Sie beginnen.
- Überprüfen Sie die Vollständigkeit aller Teile anhand der Teileliste.
- Folgen Sie der nummerierten Reihenfolge der Schritte, um eine schnelle und einfache Montage zu gewährleisten.
- Die Produkte sind nur für den privaten Gebrauch in Innenräumen bestimmt, nicht für gewerbliche Einrichtungen.
- Versuchen Sie nicht, beschädigte oder defekte Teile zu reparieren; kontaktieren Sie bei Problemen umgehend den Händler.
Montage des Coaster 105076 Stuhls
Die Montagezeit beträgt ca. 5 Minuten.
Teileliste
- A: Sitz und Rückenlehne (1 Stk.)
- B: Basis (1 Stk.)
- Hardware: 4x Bolzen M6*25, 4x Unterlegscheibe Ø6*16, 1x Inbusschlüssel 4mm

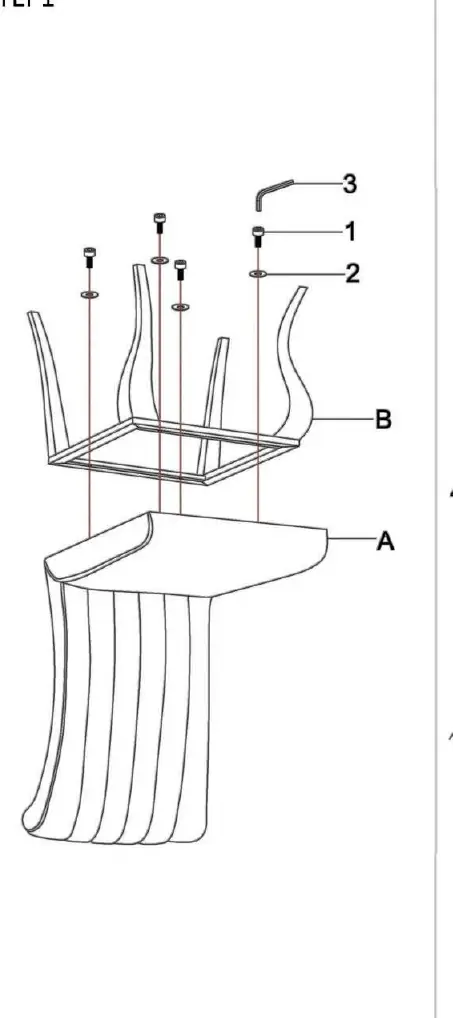

Montageschritte
- Platzieren Sie die Basis (B) auf der Unterseite des Sitzes (A).
- Verbinden Sie die Teile mit den Bolzen (1) und Unterlegscheiben (2) unter Verwendung des Inbusschlüssels (3).
Montage des Coaster 115071 Esstisches
Die Montagezeit beträgt ca. 10 Minuten.
Teileliste
- A: Glasplatte (1 Stk.)
- B: Rahmen (1 Stk.)
- C: Beine (4 Stk.)
- Hardware: 12x Bolzen M10*12, 12x Unterlegscheibe Ø10*20, 1x Inbusschlüssel 8mm, 8x Glasauflagen

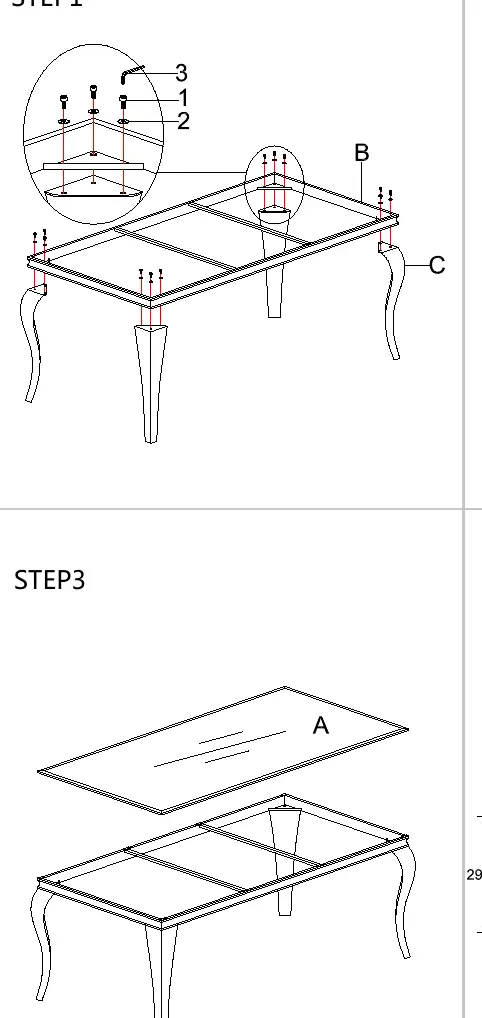

Montageschritte
- Befestigen Sie die Beine (C) am Rahmen (B) mit den Bolzen (1) und Unterlegscheiben (2) unter Verwendung des Inbusschlüssels (3).
- Platzieren Sie die Glasauflagen (4) auf dem Rahmen.
- Legen Sie die Glasplatte (A) vorsichtig auf den Rahmen.
Herstellerinformationen
Coaster Furniture
Praktische Hilfe
Typische Probleme
Fehlende Hardware oder Teile
Überprüfen Sie alle Kartons (B1-B3) erneut. Wenn Teile fehlen, kontaktieren Sie den Händler.
Beschädigte Teile
Versuchen Sie nicht, diese zu reparieren. Kontaktieren Sie den Händler für Ersatz.
Vor der Verwendung
- Hardware auspacken und nach Größe sortieren.
- Vollständigkeit aller Teile vor Montage prüfen.
- Montagefläche vorbereiten (weicher Untergrund empfohlen).
- Montage in der nummerierten Reihenfolge durchführen.
Technische Daten in der Praxis
- Bolzen M6*25
- Verbindungsschrauben für den Stuhl.
- Bolzen M10*12
- Verbindungsschrauben für den Tisch.
- Inbusschlüssel 4mm
- Werkzeug für die Stuhlmontage.
- Inbusschlüssel 8mm
- Werkzeug für die Tischmontage.
Abbildungen und Diagramme
- Die Diagramme zeigen die korrekte Ausrichtung der Beine und Rahmen.
- Die Explosionszeichnungen verdeutlichen die Reihenfolge von Bolzen und Unterlegscheiben.
Modellkompatibilität
- Nur für den privaten Gebrauch in Innenräumen.
- Nicht für gewerbliche Einrichtungen geeignet.
