Montageanleitung für Costway 2 Esszimmerstühle & 2-Sitzer-Bank

Detaillierte Montageanleitung für das Costway Set aus 2 Esszimmerstühlen und einer 2-Sitzer-Bank. Enthält Schritt-für-Schritt-Anweisungen, Teilelisten und Hinweise zur Lagerung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Diese Anleitung beschreibt die Montage von zwei Costway Esszimmerstühlen und einer 2-Sitzer-Bank sowie deren Stapelfunktion. S. 1

Wichtigste Schritte

Montage der Stühle S. 6, 7, 8
Montage der Bank S. 9, 10, 11, 12

Erste Inbetriebnahme

Vor der Montage alle Teile zählen und auf einer ebenen Fläche arbeiten. S. 2

Probleme und Lösungen

Rückgabe erforderlich

Originalverpackung behalten, Fotos der Markierungen und Schäden machen, Verkäufer kontaktieren.

S. 15

Wartung und Reset

Stühle vor dem Stapeln von Kissen befreien. S. 13, 14

Wo es im PDF steht

Teileliste S. 3, 4
Montageanleitung S. 6, 7, 8, 9

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

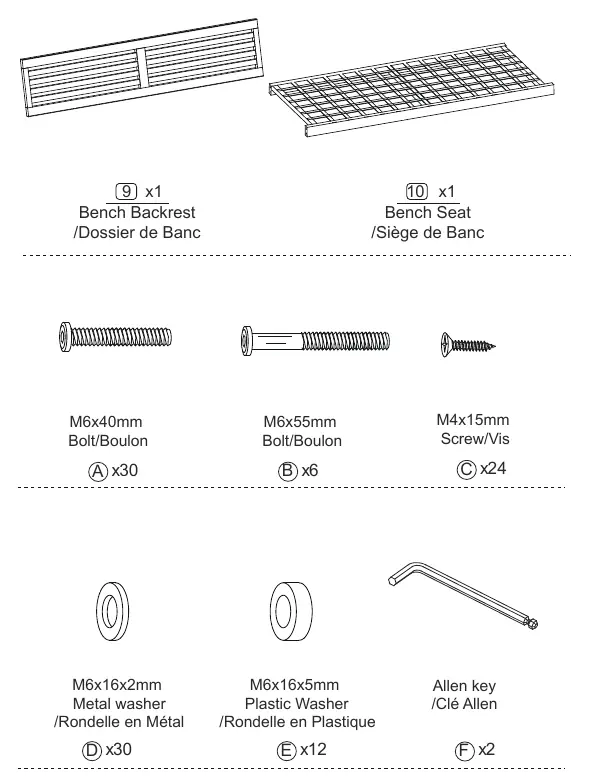

Teileübersicht des Geräts mit Markierungen

Seite 4

Seite 6

Seite 7

Wichtige Informationen vor der Montage

Bitte lesen Sie diese Anweisungen sorgfältig durch und bewahren Sie sie für zukünftige Referenzzwecke auf. Beachten Sie vor Beginn folgende Punkte:

Vorbereitung: Trennen und zählen Sie alle Teile und Hardware-Komponenten, bevor Sie beginnen.
Montageort: Wir empfehlen, die Möbel in der Nähe des endgültigen Aufstellungsortes zu montieren, um unnötiges Bewegen nach der Fertigstellung zu vermeiden.
Untergrund: Stellen Sie das Produkt immer auf eine ebene, feste und stabile Oberfläche.
Sicherheit: Halten Sie Kleinteile und Verpackungsmaterialien von Babys und Kindern fern, da Erstickungsgefahr besteht.

Teileliste

Stellen Sie sicher, dass alle folgenden Teile vorhanden sind:

Stühle: Rückenlehne (x2), Stuhlsitz (x2), Stuhlsitzkissen (x2), Hintere Stuhlbeine (links/rechts, je x3), Vordere Stuhlbeine (links/rechts, je x3).
Bank: Rückenlehne (x1), Sitzfläche (x1), Sitzkissen (x1).
Hardware: M6x40mm Bolzen (x30), M6x55mm Bolzen (x6), M4x15mm Schrauben (x24), M6x16x2mm Metallscheiben (x30), M6x16x5mm Kunststoffscheiben (x12), Inbusschlüssel (x2).

Montageanleitung

Die Montage erfolgt in mehreren Schritten. Ziehen Sie alle Schrauben erst nach der vollständigen Montage fest.

Montage der Stühle

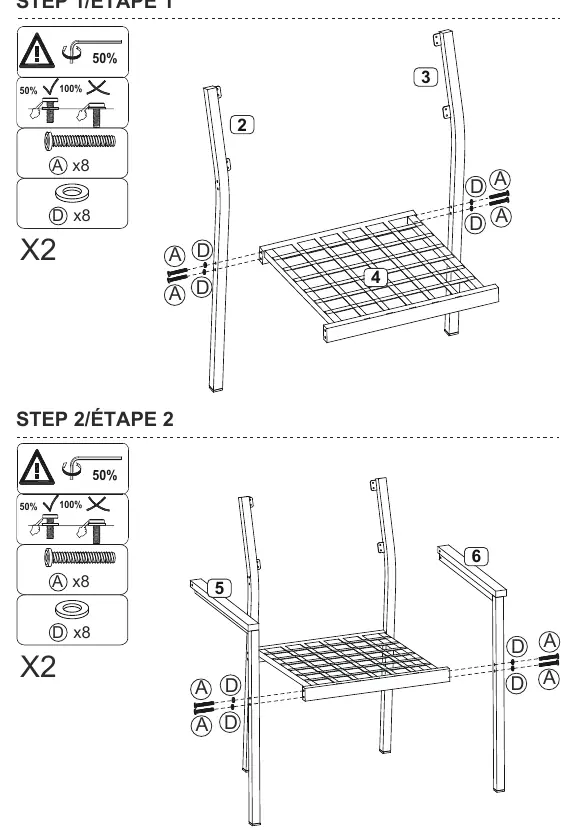

Verbinden Sie die Stuhlbeine (2, 3, 5, 6) mit dem Stuhlsitz (4) unter Verwendung der Bolzen (A) und Metallscheiben (D).
Befestigen Sie die Rückenlehne (1) an den hinteren Beinen mit den Bolzen (A, B) und Scheiben (D, E).
Verwenden Sie die Schrauben (C), um die Rückenlehne fest zu fixieren.
Ziehen Sie alle Schrauben vollständig fest, bevor Sie das Sitzkissen (7) auflegen.

Montage der Bank

Verbinden Sie die Beine mit der Sitzfläche (10) analog zur Stuhlmontage.
Befestigen Sie die Rückenlehne (9) an der Bankstruktur.
Verwenden Sie die Schrauben (C) zur Fixierung der Rückenlehne.
Ziehen Sie alle Schrauben fest und legen Sie das Sitzkissen (8) auf.

Stapelfunktion

Die Stühle können bei Nichtgebrauch gestapelt werden:

Entfernen Sie unbedingt die Sitzkissen, bevor Sie die Stühle stapeln.
Stapeln Sie die Stühle nacheinander.
Bei längerer Lagerung empfiehlt es sich, die Produkte mit einer Schutzhülle abzudecken, um sie vor Staub, Rost und Schmutz zu schützen.

Rückgabe und Reklamation

Sollte eine Rückgabe erforderlich sein:

Verpackung: Werfen Sie den Originalkarton nicht weg. Die Rückgabe muss in der Originalverpackung erfolgen.
Dokumentation: Machen Sie Fotos von den Markierungen auf dem Karton und von eventuellen Schäden.
Kontakt: Senden Sie eine E-Mail über den Marktplatz, auf dem Sie den Artikel gekauft haben, mit den Fotos und einer Beschreibung Ihres Anliegens.

Praktische Hilfe

Typische Probleme

Beschädigte Teile bei Lieferung

Machen Sie Fotos der Schäden sowie der Kartonmarkierungen und kontaktieren Sie den Verkäufer über den Marktplatz, auf dem Sie das Produkt erworben haben.

Stühle lassen sich nicht stapeln

Stellen Sie sicher, dass die Sitzkissen vor dem Stapeln vollständig entfernt wurden.

Vor der Verwendung

Teile und Hardware vollständig auspacken und anhand der Liste zählen.
Montage auf einer ebenen und stabilen Fläche durchführen.
Alle Schrauben erst nach der vollständigen Montage festziehen.
Kleine Teile und Verpackungsmaterialien von Kindern fernhalten.

Abbildungen und Diagramme

Die Montage erfolgt in 12 Schritten für Stühle und Bank.
Schritt 1-6: Montage der Stühle.
Schritt 7-12: Montage der Bank.
Schritt 13-14: Anleitung zur Stapelfunktion.
