Montageanleitung für Wayfair Leandro Sideboard mit 2 Schubladen
Detaillierte Montageanleitung für das Wayfair Leandro Sideboard. Erfahren Sie, wie Sie das Möbelstück aufbauen, Scharniere einstellen, die LED-Beleuchtung steuern und die Sicherheitshinweise beachten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Wayfair Leandro Sideboard erfordert für den Aufbau zwei Personen und ca. 45 Minuten. Die Montage umfasst den Zusammenbau des Korpus, der Schubladen, die Installation der Scharniere und der Kippsicherung sowie die Einrichtung der LED-Beleuchtung per App. S. 1, 8, 19, 24
Wichtigste Schritte
- Montage der Kippsicherung S. 19
- Einstellen der Türscharniere S. 7
- Einrichtung der LED-Beleuchtung S. 24
Erste Inbetriebnahme
- Montieren Sie das Möbelstück vollständig und sichern Sie es mit der Kippsicherung an der Wand. S. 19
- Schließen Sie den LED-Controller an und verbinden Sie ihn per App. S. 24
Probleme und Lösungen
Türen sind nicht bündig
Nutzen Sie die Einstellschrauben an den Scharnieren für vertikale, horizontale und Tiefenjustierung.
S. 7Wartung und Reset
- Überprüfen Sie regelmäßig alle Beschläge und Befestigungen auf festen Sitz. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Belastung Oberseite | 50 kg | Maximale Tragkraft der Deckplatte. | S. 23 |
| Max. Belastung Schublade | 5 kg | Maximale Tragkraft pro Schublade. | S. 23 |
Wo es im PDF steht
- Sicherheitshinweise S. 2
- Teileliste S. 4, 5
- Montageschritte S. 8, 21
- LED-Steuerung S. 24, 28
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt den Aufbau und die Inbetriebnahme des Wayfair Leandro Sideboards. Für die Montage werden zwei Personen und ca. 45 Minuten Zeit empfohlen. Bitte stellen Sie sicher, dass alle Teile auf einer ebenen, geschützten Fläche (z. B. einer Decke) ausgebreitet werden, um Kratzer zu vermeiden. Werkzeuge für den Aufbau sind nicht im Lieferumfang enthalten.
Montagehinweise
Der Aufbau erfolgt schrittweise gemäß den Abbildungen. Achten Sie besonders auf die korrekte Verwendung der Exzenterverbinder (Cam Locks) und Quickfit-Schrauben. Die Quickfit-Schraube sollte bündig mit der Platte abschließen. Beim Einsetzen des Cam Locks muss sichergestellt sein, dass die Ausgangsposition korrekt ist, bevor die Teile verbunden werden. Drehen Sie den Cam Lock im Uhrzeigersinn fest.
Einstellung der Scharniere
Sollten die Türen nicht korrekt ausgerichtet sein, können die Scharniere wie folgt angepasst werden:
- Vertikale Ausrichtung: Lösen Sie die Schraube und bewegen Sie die Tür nach oben oder unten.
- Spaltmaß: Drehen Sie die Schraube im oder gegen den Uhrzeigersinn, um den Abstand zwischen Tür und Rahmen anzupassen.
- Seitliche Ausrichtung: Drehen Sie die entsprechende Schraube, um die Tür seitlich zu justieren.

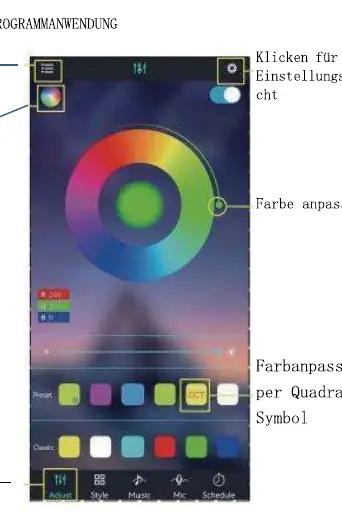

Steuerung der LED-Beleuchtung
Das Sideboard verfügt über eine LED-Beleuchtung, die per App gesteuert wird. Scannen Sie den QR-Code in der Anleitung, um die App herunterzuladen. Stellen Sie sicher, dass der Controller eingeschaltet ist und Bluetooth auf Ihrem Smartphone aktiviert ist, um die Verbindung herzustellen.
Sicherheitshinweise
Das Möbelstück ist mit einer Kippsicherung ausgestattet, die unbedingt installiert werden muss, um Verletzungen durch Umkippen zu vermeiden. Überprüfen Sie regelmäßig alle Beschläge und Befestigungen auf festen Sitz. Halten Sie das Möbelstück von Feuerquellen und direkten Wärmequellen fern. Beachten Sie die maximalen Belastungsgrenzen: Die Oberseite ist für maximal 50 kg ausgelegt, jede Schublade für maximal 5 kg.
Herstellerinformationen
Wayfair
Praktische Hilfe
Typische Probleme
Türen sind schief oder schließen nicht richtig
Verwenden Sie die Einstellschrauben an den Scharnieren für vertikale, seitliche und Tiefenjustierung (siehe Seite 7).
LED-Beleuchtung lässt sich nicht steuern
Stellen Sie sicher, dass der Controller mit Strom versorgt wird, Bluetooth am Smartphone aktiv ist und die korrekte App über den QR-Code installiert wurde.
Schutzfolie auf den Oberflächen
Teile 12, 13, 14, 15, 16, 21 sind mit einer Schutzfolie überzogen. Diese kann nach der Montage vorsichtig abgezogen werden.
Vor der Verwendung
- Stellen Sie sicher, dass zwei Personen für den Aufbau verfügbar sind.
- Bereiten Sie eine ebene, weiche Unterlage vor, um Kratzer zu vermeiden.
- Überprüfen Sie anhand der Teileliste, ob alle Komponenten vorhanden sind.
- Stellen Sie sicher, dass Sie über das notwendige Werkzeug verfügen (nicht im Lieferumfang enthalten).
- Installieren Sie die Kippsicherung gemäß den Anweisungen auf Seite 19.
Technische Daten in der Praxis
- Max. Belastung Oberseite
- Das Sideboard darf auf der Oberseite mit maximal 50 kg belastet werden.
- Max. Belastung Schublade
- Jede Schublade darf mit maximal 5 kg belastet werden.
- LED-Controller Eingangsspannung
- Der Controller arbeitet mit einer Eingangsspannung von 4,5 bis 26V.
Abbildungen und Diagramme
- Die Anleitung verwendet nummerierte Teile (1-25) und Buchstaben für Hardware (A-P), die in den Tabellen auf den Seiten 4 und 5 aufgeführt sind.

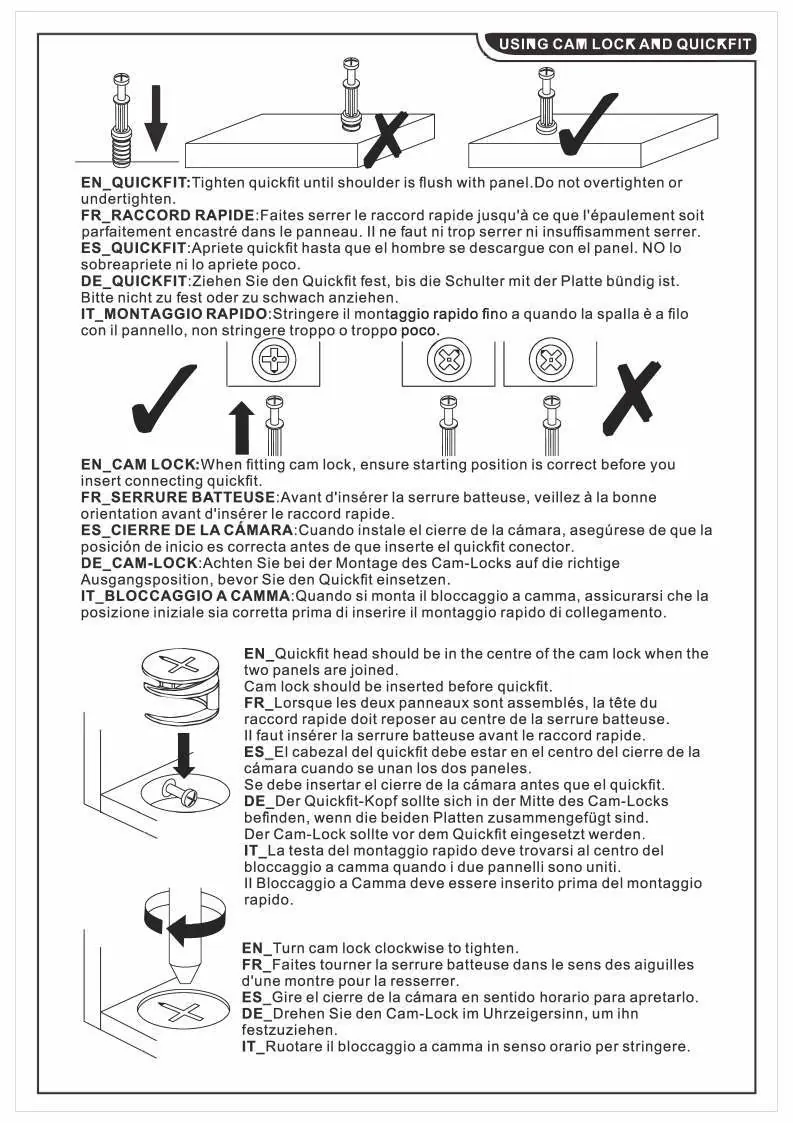

- Seite 6 zeigt die korrekte Verwendung von Cam Locks und Quickfit-Verbindern.
Modellkompatibilität
- Die LED-Steuerung erfolgt über eine Smartphone-App (QR-Code auf Seite 16 und 24-28).
