Benutzerhandbuch für Safran FemtoStepper 100FS Phase Stepper

Erfahren Sie, wie Sie den Safran FemtoStepper 100FS installieren, konfigurieren und über RS232 steuern. Detaillierte Anleitung zu Anschlüssen, Befehlen und Betrieb.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 3

Wichtige Informationen aus der Anleitung

Der Safran FemtoStepper 100FS ist ein hochstabiler 10MHz-Phasen-Stepper, der eine präzise Anpassung von Phase und Frequenz ermöglicht. Das Gerät wird über eine RS232-Schnittstelle ferngesteuert. Vor der Inbetriebnahme ist eine Aufwärmphase empfohlen, um optimale Stabilität zu gewährleisten.

Installation und Anschlüsse

Stellen Sie sicher, dass das Gerät in einer Umgebung ohne starke Temperaturschwankungen oder Vibrationen aufgestellt wird. Beachten Sie ESD-Vorsichtsmaßnahmen.

J1: 230VAC Primärstromversorgung.
J2: +24VDC Backup-Stromversorgung.
J3: COM-Schnittstelle (Sub-D-9).
J4: Erdungsanschluss (M4).
J5: 10 MHz Referenzeingang (SMA).
J6: PPS-Referenzeingang (SMA).
J7-J10: 4x PPS-Ausgänge (SMA).
J11-J14: 4x 10MHz-Ausgänge (SMA).

Systemstart und Indikatoren

Nach dem Einschalten (S1) führt das Gerät eine Initialisierung durch. Die Status-LEDs geben Auskunft über den Betriebszustand:

L1 (Grün): Primärstrom aktiv.
L2 (Grün): Backup-Strom aktiv.
L3 (Rot): Alarm (leuchtet während der Aufwärmphase).
L4 (Grün): Betriebsbereit (blinkt bei Frequenz-Offset).
L5 (Gelb): Initialisierung läuft.

Systemsteuerung über RS232

Die Steuerung erfolgt über eine serielle Verbindung mit folgenden Parametern: 9600 Baud, 8 Datenbits, keine Parität, 1 Stoppbit, kein Handshake. Befehle werden im ASCII-Format gesendet. Wichtige Befehle umfassen:

ID: Identifikation des Geräts.
SN: Seriennummer abrufen.
ST: Status abrufen.
PS: Phasenanpassung (Single oder Packet).
FA/FR: Frequenz-Offset setzen oder abrufen.
AL: PPSOUT-Ausrichtung zu PPSREF.
DE: PPSOUT-Verzögerung setzen.

Technische Daten und Mechanik

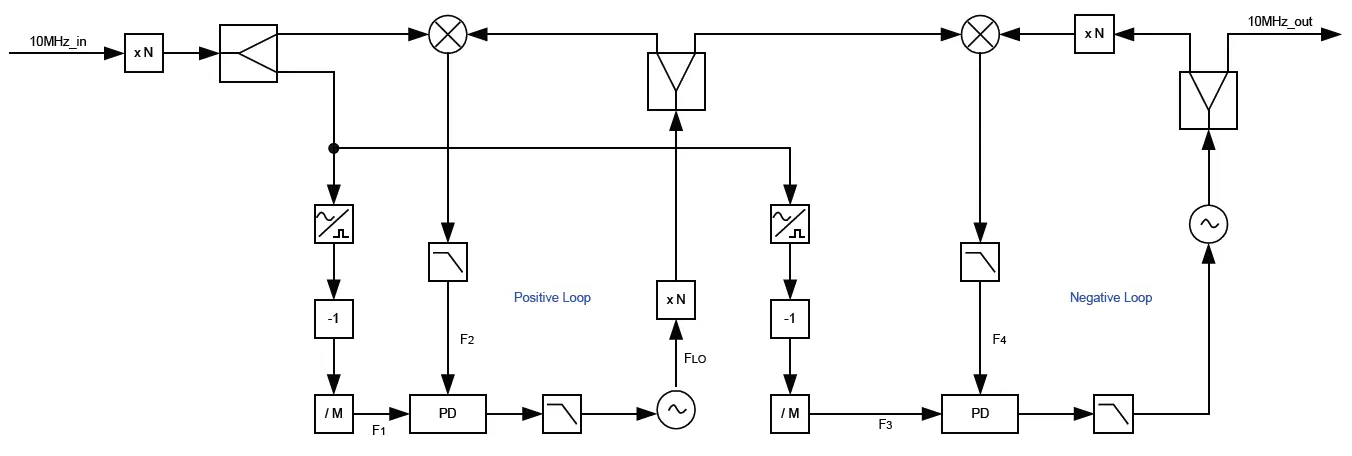

Das Gerät ist als 19-Zoll-Rack-Einheit (2U) konzipiert. Die Phasenanpassung erfolgt mit einer Auflösung von 0,1 Pikosekunden über einen Bereich von ±50ns. Die Frequenzanpassung erfolgt über eine Doppel-Heterodyn-Architektur.

Praktische Hilfe

Typische Probleme

Alarm-LED (L3) leuchtet dauerhaft rot

Prüfen Sie, ob ein Eingangsreferenzsignal an J5 angeschlossen ist, und lassen Sie das Gerät ausreichend aufwärmen.

PPSOUT-Position nach Reset unerwartet

Nach einem Reset ist die Position zufällig. Führen Sie den Befehl AL1 aus, um PPSOUT mit PPSREF abzugleichen.

Befehle werden abgelehnt

Stellen Sie sicher, dass die Syntax korrekt ist und der Wert innerhalb des zulässigen Betriebsbereichs liegt.

Vor der Verwendung

Gerät mehrere Stunden vor Anwendung aufwärmen lassen.
ESD-Vorsichtsmaßnahmen beachten.
Sicherstellen, dass alle Kabel (Strom, COM, SMA) korrekt angeschlossen sind.
RS232-Schnittstelle mit 9600 Baud, 8N1 konfigurieren.
Backup-Stromversorgung (24V) für kontinuierlichen Betrieb anschließen.

Technische Daten in der Praxis

10MHz Output: Hochstabiles Ausgangssignal, einstellbar in Phase und Frequenz.
Heterodyne Gain (G): Verstärkungsfaktor von 10^6, der für die Frequenzauflösung genutzt wird.

Abbildungen und Diagramme

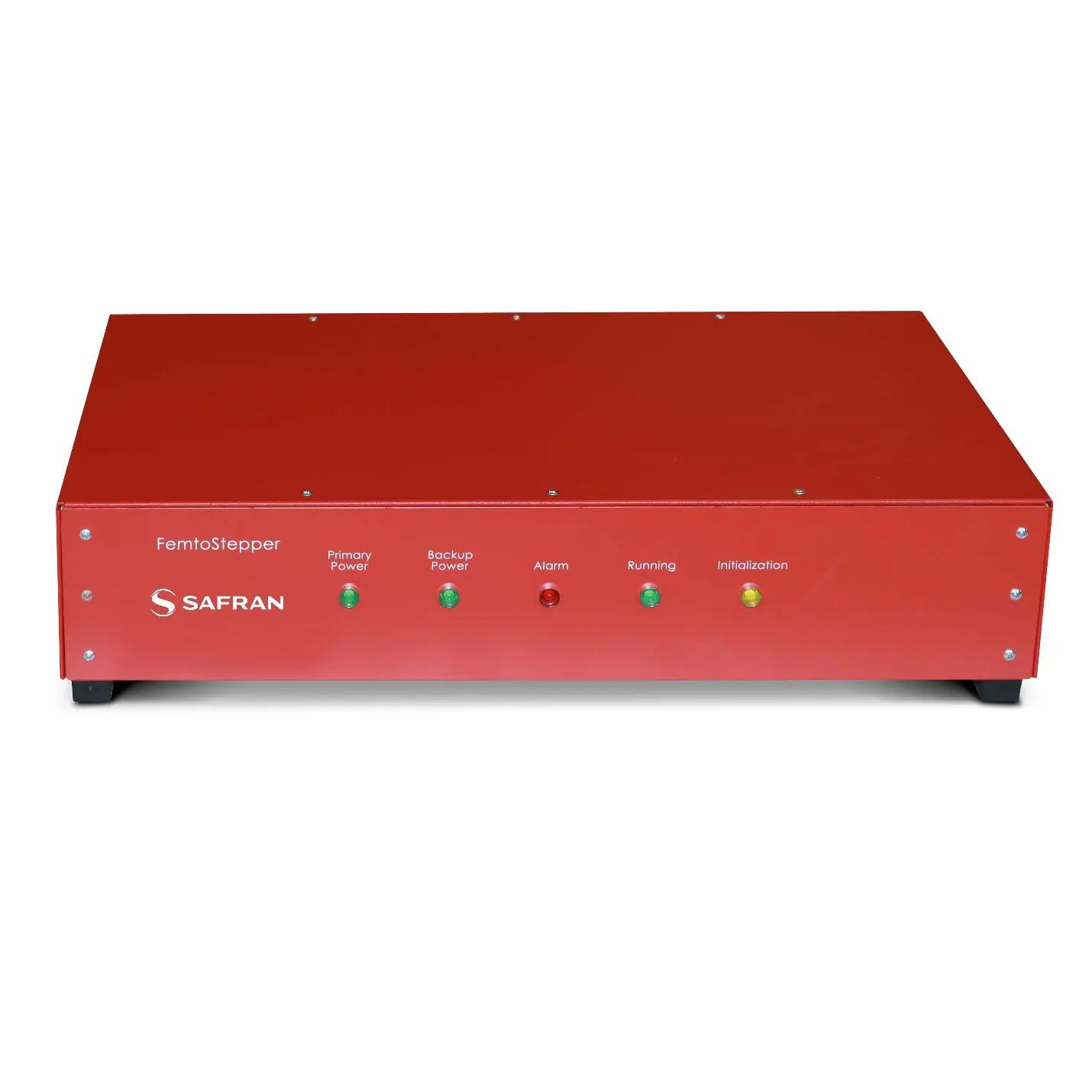

Abbildung 5 zeigt die Rückseite mit allen Anschlüssen (J1-J14) und die Frontseite mit den Status-LEDs.
Abbildung 6 zeigt die mechanischen Abmessungen des 19-Zoll-Racks.

Modellkompatibilität

Erfordert 230VAC Primärstromversorgung.
Unterstützt +24VDC Backup-Stromversorgung.
RS232-Protokoll: 9600 Baud, 8 Datenbits, keine Parität, 1 Stoppbit.
