Bedienungsanleitung für Genelec 1238AC Smart Active Monitor
Erfahren Sie, wie Sie den Genelec 1238AC Smart Active Monitor installieren, kalibrieren und bedienen. Diese Anleitung enthält Details zur GLM-Software, Montage, Verkabelung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Genelec 1238AC ist ein Drei-Wege-Monitor für mittelgroße Regieräume. Diese Anleitung beschreibt die Installation, die Verwendung der GLM-Software zur Kalibrierung, die Verkabelung des RAM-L Verstärkers sowie wichtige Sicherheitshinweise. Bitte beachten Sie, dass das System für den Innenbereich konzipiert ist und eine präzise Ausrichtung auf die Hörposition erfordert.
Produktbeschreibung

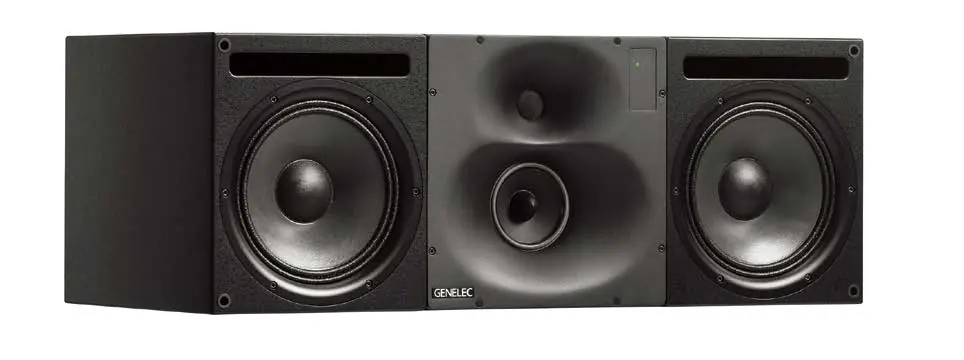

Der 1238AC besteht aus einem Monitorgehäuse mit zwei 250-mm-Tieftönern, einem 130-mm-Mitteltöner und einem 25-mm-Hochtöner, die durch die Directivity Control Waveguide (DCW) Technologie unterstützt werden. Die Verstärkung erfolgt über das RAM-L Verstärkermodul, das für den Einbau in ein 19-Zoll-Rack vorgesehen ist.
Installation und Montage
Die Monitore sollten symmetrisch und in gleichem Abstand zur Hörposition aufgestellt werden. Die akustischen Achsen müssen auf die Hörposition ausgerichtet sein. Bei einem Wandeinbau (Flush Mounting) ist darauf zu achten, dass die Wand stabil und schwer ist. Der Spalt zwischen Monitor und Wand sollte mit einem weichen Gummiprofil abgedichtet werden. Vibrationen müssen durch geeignete Isolatoren (Resonanzfrequenz 2-8 Hz) minimiert werden.
Anschlüsse
Das RAM-L Verstärkermodul verfügt über folgende Anschlüsse:
- Analoger Eingang: XLR-Anschluss für analoge Audiosignale.
- Digitaler Eingang (AES/EBU): XLR-Anschluss für digitale Audiosignale.
- Digitaler Ausgang (Thru): Zum Durchschleifen des digitalen Signals an weitere Monitore.
- Control Network: RJ45-Anschlüsse für das Genelec GLM-Netzwerk.
- Loudspeaker Connectors: Speakon-Anschlüsse für die Verbindung zwischen Verstärker und Monitorgehäuse (Woofer, Midrange/Tweeter, LED).
Einrichtung mit GLM
Die Einrichtung erfolgt über die Genelec Loudspeaker Manager (GLM) Software:
- Verbinden Sie die Monitore über CAT5-Kabel (RJ45) mit dem GLM-Netzwerk.
- Schließen Sie das GLM-Adaptergerät per USB an den Computer an.
- Platzieren Sie das Messmikrofon an der Hörposition auf Ohrhöhe.
- Starten Sie die GLM-Software und folgen Sie den Anweisungen zur Messung und Kalibrierung.
- Speichern Sie die Einstellungen bei Bedarf dauerhaft im Monitor (Store the Settings).
Bedienung und Einstellungen
Der Netzschalter am RAM-L Verstärker dient zum Ein- und Ausschalten. Ein kurzes Drücken schaltet das Gerät ein/aus. Ein langer Druck aktiviert den Testmodus für Systemdiagnosen. Die Intelligent Signal Sensing (ISS) Funktion kann über die GLM-Software aktiviert werden, um den Monitor bei Nichtbenutzung automatisch in den Standby-Modus zu versetzen.
Sicherheit und Wartung
Das Gerät darf nicht geöffnet werden; es gibt keine vom Benutzer zu wartenden Teile. Achten Sie auf eine ausreichende Belüftung des Verstärkers. Die rote LED an der Front zeigt einen Überlastzustand an (z. B. zu hoher Eingangspegel oder Clipping). In diesem Fall sollte der Pegel reduziert werden.
Praktische Hilfe
Typische Probleme
Rote Warnleuchte am Monitorgehäuse leuchtet
Dies deutet auf eine Überlastung hin (z. B. zu hoher Eingangspegel, Clipping oder Fehler im AES/EBU-Signal). Reduzieren Sie den Pegel der Signalquelle.
Kein Ton oder fehlerhafte Wiedergabe
Überprüfen Sie alle Kabelverbindungen (Speakon, RJ45, Strom). Stellen Sie sicher, dass die GLM-Einstellungen korrekt sind und das Signal korrekt anliegt.
Verstärker schaltet nicht ein
Überprüfen Sie die Stromversorgung und ob das Netzkabel fest sitzt. Stellen Sie sicher, dass der Netzschalter korrekt betätigt wurde.
Vor der Verwendung
- Überprüfen Sie die Netzspannung (100-230 V).
- Verbinden Sie die Speakon-Kabel korrekt mit dem Monitorgehäuse (Woofer, Midrange/Tweeter, LED).
- Verbinden Sie die Monitore über RJ45-Kabel mit dem GLM-Netzwerk.
- Platzieren Sie das GLM-Messmikrofon auf Ohrhöhe an der Hörposition.
- Installieren Sie die aktuelle GLM-Software auf Ihrem Computer.
Abbildungen und Diagramme

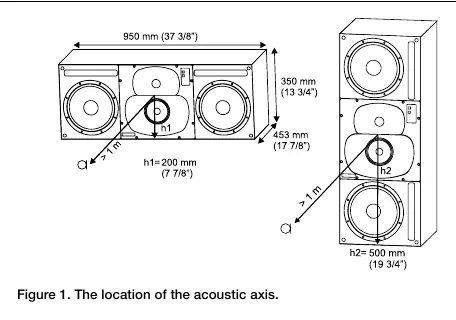

- Figur 1 & 2: Zeigen die korrekte Platzierung und Ausrichtung der Monitore auf die Hörposition.

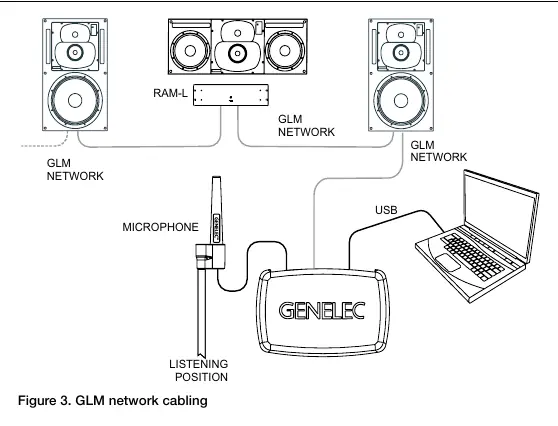

- Figur 3: Veranschaulicht die Verkabelung des GLM-Netzwerks mit Computer und Messmikrofon.

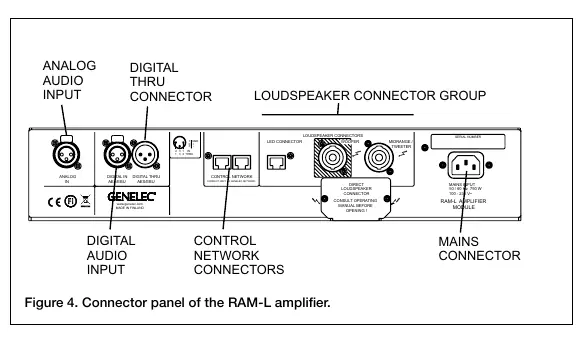

- Figur 4: Detaillierte Übersicht der Anschlüsse am RAM-L Verstärkermodul.

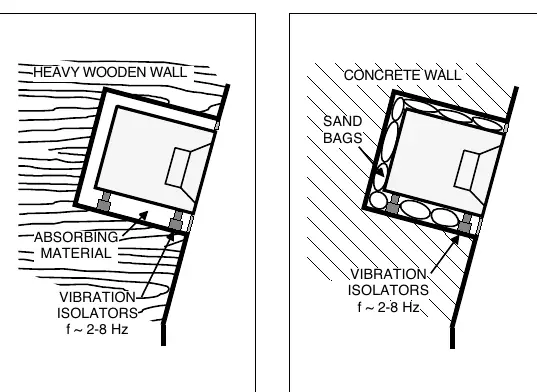

- Figur 6-8: Zeigen verschiedene Methoden für den Wandeinbau (Flush Mounting) je nach Wandmaterial.
Modellkompatibilität
- Kompatibel mit Genelec GLM-Software und dem proprietären Kontrollnetzwerk.
- Kann mit 8200-Serie Monitoren und 7200-Serie Subwoofern im selben Netzwerk betrieben werden.
- RAM-L Verstärker ist für den Einbau in 19-Zoll-Racks vorgesehen.
