Dieses Dokument enthält alle notwendigen Informationen für die Installation, Einrichtung und den Betrieb des Genelec 1236A Smart Active Monitors. Der Monitor ist für den Einsatz in großen Regieräumen konzipiert und erfordert eine präzise Installation sowie die Verwendung der GLM-Software zur Kalibrierung.

Produktbeschreibung

Der Genelec 1236A besteht aus einem 430-Liter-Gehäuse und einer RAM-XL 3U-Rack-Verstärkereinheit. Das System umfasst zwei 458-mm-Basslautsprecher, zwei 130-mm-Mitteltöner und einen 50-mm-Kompressionstreiber. Der Mittel- und Hochtöner sind in einem drehbaren Directivity Control Waveguide (DCW) montiert.

Installation und Montage

Der Monitor kann freistehend verwendet werden, eine Wandeinbaumontage (Flush Mounting) wird jedoch für eine optimale Basswiedergabe und Effizienz dringend empfohlen.

DCW-Ausrichtung: Der DCW sollte so gedreht werden, dass Mittel- und Hochtöner vertikal ausgerichtet sind, um eine optimale Stereo-Symmetrie zu gewährleisten.
Wandeinbau: Sorgen Sie für eine stabile Wandstruktur. Bei Leichtbauwänden sind Vibrationsisolatoren (Resonanzfrequenz 2-8 Hz) erforderlich. Bei massiven Wänden kann der Monitor direkt montiert werden.
Belüftung: Hinter der Verstärkereinheit müssen mindestens 100 mm Platz für die Luftzirkulation und Kabelanschlüsse vorhanden sein.

Verkabelung

Jeder 1236A wird mit einem spezifischen Kabelsatz geliefert. Die Verstärkereinheit ist individuell auf das Gehäuse kalibriert; tauschen Sie diese Paare nicht aus.

Lautsprecherkabel: Verwenden Sie die mitgelieferten 4-poligen Speakon-Kabel für die Verbindung zwischen Verstärker und Monitor.
GLM-Netzwerk: Verbinden Sie die Monitore über RJ45-Kabel (CAT5) in einer Daisy-Chain-Konfiguration mit dem GLM-Adapter.

Einrichtung und Verwendung

Die Einrichtung erfolgt über die Genelec Loudspeaker Manager (GLM) Software.

Verbinden Sie alle Monitore und Subwoofer über das GLM-Netzwerk.
Schließen Sie den GLM-Adapter an den Computer an.
Platzieren Sie das Messmikrofon an der Hörposition.
Laden Sie die GLM-Software von der Genelec-Website herunter und führen Sie die Kalibrierung durch.

Betriebsmodi und Anzeigen

Der Netzschalter an der Vorderseite des RAM-XL steuert das Ein- und Ausschalten sowie spezielle Testmodi. Die LED an der Vorderseite des Monitors zeigt den Status an:

Grün: Normalbetrieb.
Gelb: Aktivität bei Verwendung der GLM-Software.
Rot: Überlastung (Eingangssignal zu hoch, Clipping oder Fehler).

Wartung und Sicherheit

Reinigung: Überprüfen Sie regelmäßig das Schutzgitter des Lüfters an der Rückseite des Verstärkers auf Blockaden und reinigen Sie es bei Bedarf vorsichtig mit einem Staubsauger.
Sicherheit: Öffnen Sie niemals das Gehäuse oder den Verstärker. Wartungsarbeiten dürfen nur von qualifiziertem Personal durchgeführt werden.
Stromversorgung: Verwenden Sie nur geerdete Netzanschlüsse.

Praktische Hilfe

Typische Probleme

Rote Warnleuchte am Monitor

Dies deutet auf eine Überlastung hin. Reduzieren Sie den Pegel der Signalquelle oder prüfen Sie auf Bitfehler im digitalen AES/EBU-Signal.

Überhitzung des Verstärkers

Stellen Sie sicher, dass der Lüfter nicht blockiert ist und ausreichend Platz für die Luftzirkulation hinter dem Verstärker vorhanden ist (mind. 100 mm).

Kein Ton

Prüfen Sie die Kabelverbindungen zwischen Verstärker und Monitor sowie die GLM-Netzwerkverbindungen. Stellen Sie sicher, dass das System korrekt konfiguriert ist.

Vor der Verwendung

Prüfen Sie die Netzspannung (100-120V oder 220-240V).
Stellen Sie sicher, dass der Verstärker und das Gehäuse mit der gleichen Seriennummer übereinstimmen.
Installieren Sie die GLM-Software auf Ihrem Computer.
Platzieren Sie das Messmikrofon an der Hörposition.
Sorgen Sie für ausreichende Belüftung um den Verstärker herum.

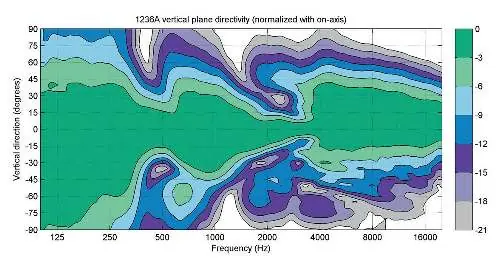

Technische Daten in der Praxis

Frequenzgang: 17.5 Hz bis 26 kHz (-6 dB), bietet einen sehr breiten Frequenzbereich.
Verstärkerleistung: 2 x 1000 W (Bass), 2 x 400 W (Mitten), 250 W (Höhen) für hohe Schalldruckpegel.
Eingangsempfindlichkeit: Einstellbar über GLM-Software, standardmäßig 100 dB SPL bei -6 dBu analogem Eingangssignal.

Abbildungen und Diagramme

Abbildung 3 zeigt die Details zur Wandeinbaumontage, einschließlich der notwendigen Aussparungen für Kabel.

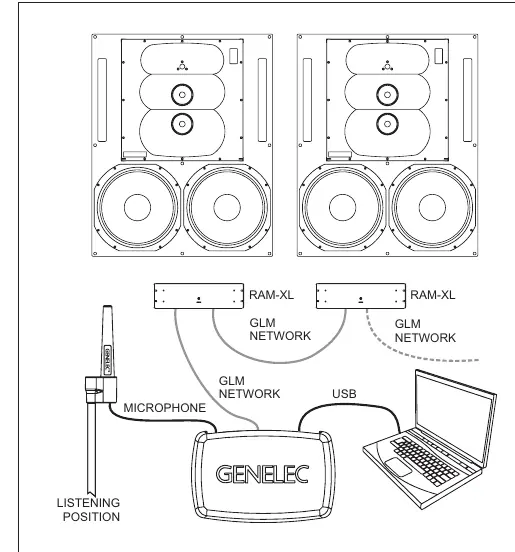

Abbildung 6 illustriert die Verkabelung des GLM-Netzwerks in einer Daisy-Chain-Konfiguration.

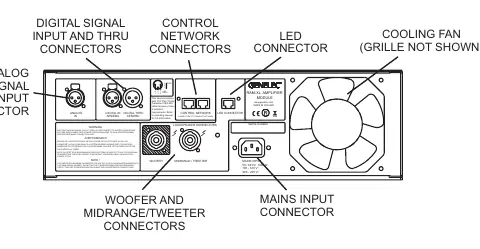

Abbildung 8 zeigt das Anschlussfeld des RAM-XL Verstärkers mit allen Ein- und Ausgängen.

Modellkompatibilität

Der RAM-XL Verstärker ist nur für den Innenbereich geeignet.
Die AES/EBU-Schnittstelle unterstützt Single-Wire- und Dual-Wire-Modi.
Das GLM-Netzwerk verwendet proprietäre RJ45-Verbindungen; nicht mit Ethernet-LAN verbinden.
