Bedienungsanleitung für Genelec 1234AC Smart Active Monitor

Wichtige Informationen aus der Anleitung

Der Genelec 1234AC ist ein professioneller Smart Active Monitor für große Regieräume. Die Einrichtung erfolgt primär über die Genelec Loudspeaker Manager (GLM) Software. Für eine optimale akustische Leistung wird eine bündige Wandmontage (Flush Mounting) empfohlen. Achten Sie bei der Installation auf ausreichende Belüftung (mindestens 100 mm Freiraum hinter dem Verstärker) und die korrekte Ausrichtung des Directivity Control Waveguide (DCW).

Produktbeschreibung

Das System besteht aus einem 160-Liter-Gehäuse mit zwei 305-mm-Tieftönern, einem 130-mm-Mitteltöner und einem 25-mm-Hochtöner sowie einer externen RAM-XL Verstärkereinheit (3U-Rack-Format). Die digitale Signalverarbeitung (DSP) ermöglicht präzise Raumkorrekturen, Pegelanpassungen und Schutzfunktionen.

Installation und Montage

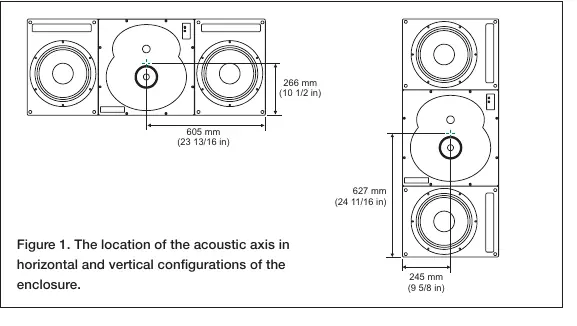

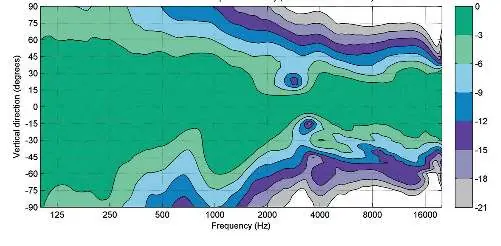

Der Monitor ist für die bündige Montage in Wänden konzipiert. Dies verbessert das Bassverhalten und die Effizienz. Der DCW kann um ±90° gedreht werden, um eine vertikale oder horizontale Ausrichtung zu ermöglichen. Stellen Sie sicher, dass die Hoch- und Mitteltöner vertikal ausgerichtet sind. Bei der Montage in Wänden sollte der Raum um das Gehäuse mit absorbierendem Material (z. B. Mineralwolle) gefüllt werden, um Beugungseffekte zu vermeiden.

Verkabelung

Die Verbindung zwischen Verstärker und Monitor erfolgt über 4-polige Speakon-Kabel. Verwenden Sie nur die mitgelieferten oder spezifizierten Kabel. Die RAM-XL Verstärkereinheit ist individuell auf das Gehäuse kalibriert; tauschen Sie diese Paare nicht untereinander aus. Das GLM-Netzwerk wird über RJ45-Kabel (CAT5) in einer Daisy-Chain-Konfiguration verbunden.

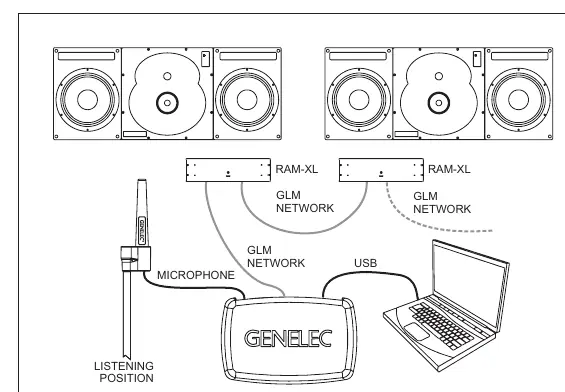

Einrichtung mit GLM-Software

Die Konfiguration erfolgt über die GLM-Software:

• Verbinden Sie alle Monitore und Subwoofer per Netzwerkkabel (Daisy-Chain).
• Schließen Sie den GLM-Adapter an den Computer an.
• Platzieren Sie das Messmikrofon an der Hörposition.
• Laden Sie die GLM-Software von der Genelec-Website herunter und führen Sie die Kalibrierung durch.
• Speichern Sie die Einstellungen bei Bedarf direkt im Monitor, falls kein Computer zur Steuerung verwendet werden soll.

Bedienung und Funktionen

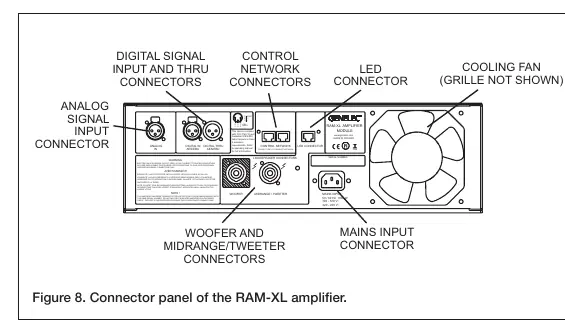

Die RAM-XL Einheit verfügt über einen Netzschalter und eine LED-Anzeige. Die Intelligent Signal Sensing (ISS) Funktion versetzt den Monitor bei Inaktivität automatisch in den Standby-Modus. Die LED an der Front zeigt den Betriebszustand an: Grün für Normalbetrieb, Gelb für GLM-Aktivitäten und Rot für Überlastung oder Fehler.

Wartung und Sicherheit

Überprüfen Sie regelmäßig das Schutzgitter des Lüfters auf der Rückseite des Verstärkers auf Blockaden und reinigen Sie es bei Bedarf vorsichtig mit einem Staubsauger. Öffnen Sie niemals das Gehäuse oder den Verstärker; Wartungsarbeiten dürfen nur von qualifiziertem Personal durchgeführt werden. Stellen Sie sicher, dass das Gerät nur an geerdete Steckdosen angeschlossen wird.
