Bedienungsanleitung für Genelec 1234A Smart Active Monitor

Wichtige Informationen aus der Anleitung

Der Genelec 1234A ist ein Smart Active Monitor für den Einsatz in großen Regieräumen. Diese Anleitung beschreibt die Installation, die akustische Ausrichtung, die Verkabelung und die Konfiguration über die GLM-Software. Beachten Sie, dass der RAM-XL-Verstärker individuell auf das Gehäuse kalibriert ist; Gehäuse und Verstärker dürfen nicht vertauscht werden.

Produktbeschreibung

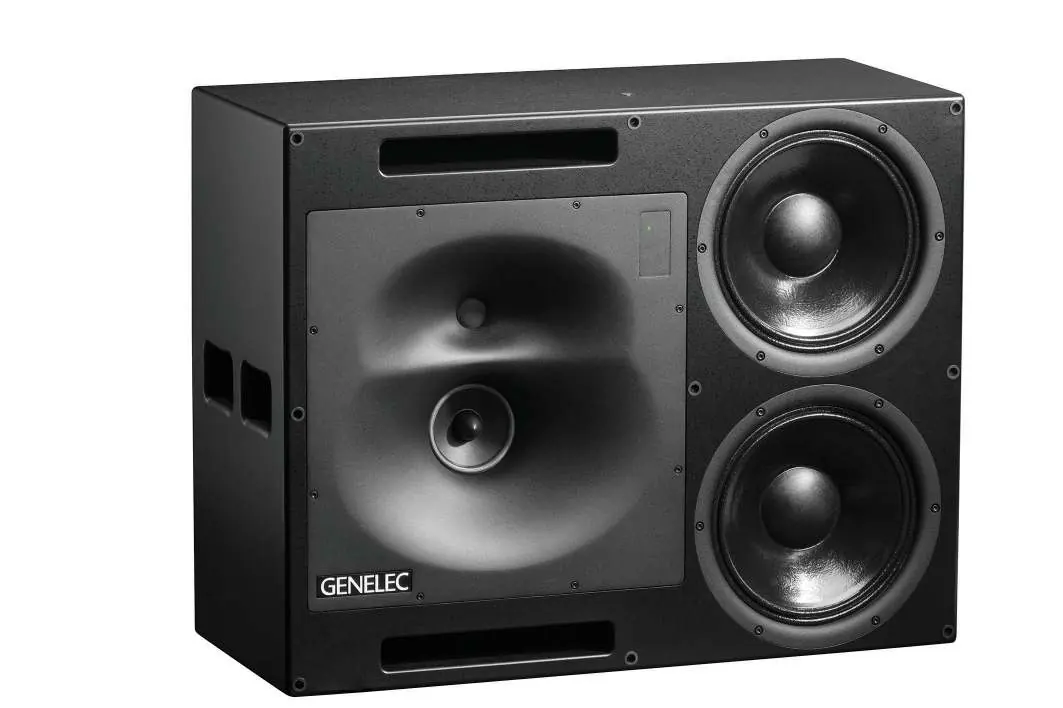

Das System besteht aus einem 160-Liter-Gehäuse mit zwei 305-mm-Tieftönern, einem 130-mm-Mitteltöner und einem 25-mm-Hochtöner. Die Mittel- und Hochtöner sind in einem drehbaren Directivity Control Waveguide (DCW) montiert. Die Verstärkung erfolgt durch die RAM-XL-Einheit, die digitale Signalverarbeitung (DSP) für Raumkompensation und Schutzschaltungen bietet.

Installation und Montage

Eine bündige Wandeinbaumontage (Flush Mounting) wird für optimale akustische Ergebnisse dringend empfohlen.

• DCW-Ausrichtung: Das DCW muss so gedreht werden, dass Mittel- und Hochtöner vertikal ausgerichtet sind. Lösen Sie dazu die acht M5-Schrauben mit einem 4-mm-Inbusschlüssel, drehen Sie das DCW und montieren Sie es wieder.
• Umgebung: Sorgen Sie für eine Umgebungstemperatur von 15-35 °C und eine relative Luftfeuchtigkeit von 20-80 %.
• Belüftung: Der RAM-XL-Verstärker benötigt eine freie Luftzirkulation. Lassen Sie hinter dem Verstärker mindestens 100 mm Platz.

Anschlüsse und Verkabelung

Verwenden Sie die mitgelieferten, kalibrierten Kabel.

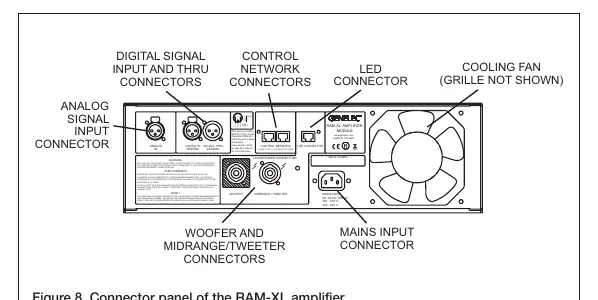

• Lautsprecherkabel: Verbinden Sie die "Woofer"- und "Midrange/Tweeter"-Ausgänge des RAM-XL mit den entsprechenden Eingängen am Gehäuse mittels der 4-poligen Speakon-Kabel.

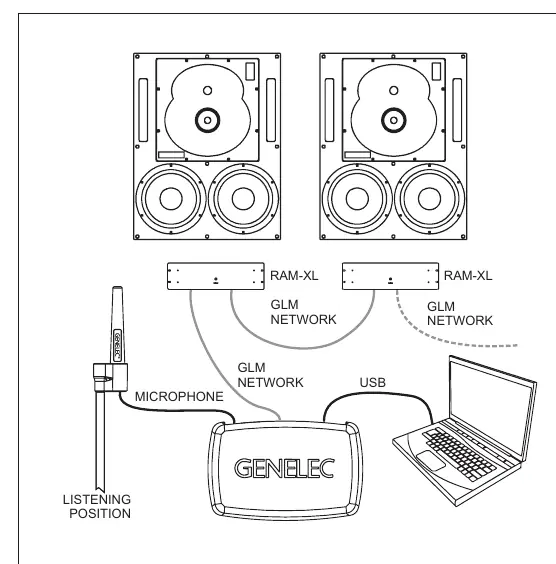

• Netzwerk: Verbinden Sie die Monitore über RJ45-Kabel (CAT5) in einer Daisy-Chain-Konfiguration mit dem GLM-Adapter.
• Audio: Nutzen Sie den analogen XLR-Eingang oder den digitalen AES/EBU-Eingang.

Einrichtung mit GLM-Software

Die Einrichtung erfolgt über die Genelec Loudspeaker Manager (GLM) Software:

• Verbinden Sie alle Monitore und Subwoofer per Netzwerkkabel.
• Schließen Sie den GLM-Adapter per USB an den Computer an.
• Platzieren Sie das Genelec-Messmikrofon an der Hörposition.
• Starten Sie die GLM-Software, um die Monitore zu messen und zu konfigurieren.
• Speichern Sie die Einstellungen ("Store the Settings") im Monitor, falls kein Computer zur Steuerung verwendet werden soll.

Bedienung und Funktionen

Der Netzschalter am RAM-XL dient zum Ein- und Ausschalten. Ein kurzes Drücken schaltet das Gerät ein/aus. Die Intelligent Signal Sensing (ISS)-Funktion versetzt den Monitor bei Inaktivität automatisch in den Standby-Modus. Die LED an der Front zeigt den Betriebszustand an: Grün für Normalbetrieb, Gelb für GLM-Aktivität, Rot für Überlastung oder Fehler.

Wartung und Sicherheit

• Überprüfen Sie regelmäßig das Schutzgitter des Lüfters auf der Rückseite des RAM-XL auf Blockaden und reinigen Sie es bei Bedarf vorsichtig mit einem Staubsauger.
• Öffnen Sie niemals das Gehäuse oder den Verstärker.
• Stellen Sie sicher, dass das Gerät geerdet ist.
• Vermeiden Sie den Kontakt mit Wasser oder Feuchtigkeit.

Technische Daten

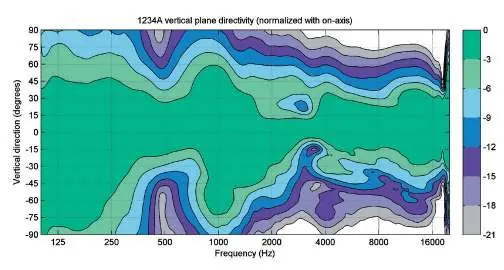

Der Frequenzgang reicht von 29 Hz bis 21 kHz (-6 dB). Die Verstärkerleistung beträgt 2 x 750 W (Bass), 400 W (Mitten) und 250 W (Höhen). Das System unterstützt AES/EBU-Signale mit 32-192 kHz und 16-24 Bit.
