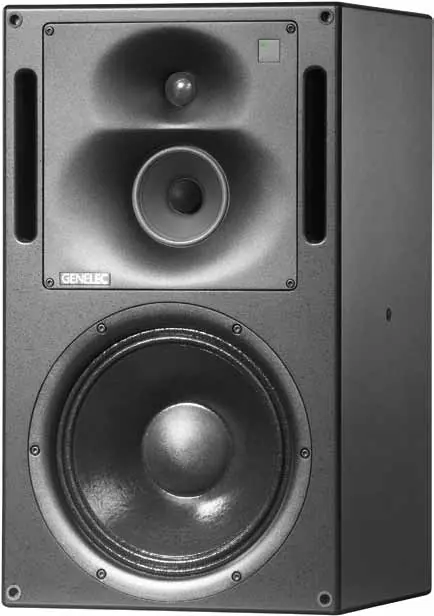

Bedienungsanleitung für Genelec 1237A und 1238A Smart Active Monitor

Wichtige Informationen aus der Anleitung

Die Genelec 1237A und 1238A sind Drei-Wege-Monitore, die für die Verwendung mit der Genelec Loudspeaker Manager (GLM) Software konzipiert sind. Die Einrichtung erfolgt über einen vollautomatischen Prozess in der GLM-Software. Es gibt keine manuellen Einstellregler am Verstärkergehäuse, da alle Parameter über die Software gesteuert werden.

Einrichtung und Kalibrierung

• Verbinden Sie die Monitore über CAT5-Kabel (RJ45) in einer Kette mit dem GLM-Adapter.
• Schließen Sie den GLM-Adapter per USB an Ihren Computer an.
• Platzieren Sie das Messmikrofon an der Hörposition des Toningenieurs, auf einem Stativ, mit dem Mikrofon nach oben gerichtet auf Ohrhöhe.
• Installieren und starten Sie die GLM-Software, um die Monitore zu messen und zu kalibrieren.
• Wenn Sie die Monitore ohne Computer betreiben möchten, nutzen Sie die Funktion "Store the Settings" in der GLM-Software, um die Konfiguration im Monitor zu speichern.

Montage und Aufstellung

Die akustischen Achsen der Monitore sollten direkt auf die Hörposition ausgerichtet sein. Achten Sie auf eine symmetrische Aufstellung. Bei der Montage des RAM-L Verstärkers in einem 19-Zoll-Rack ist auf ausreichende Belüftung zu achten (mindestens 1U Freiraum über und unter dem Verstärker). Bei freistehender Montage ist ein Freiraum von mindestens 250 mm über und 10 cm an den Seiten des Verstärkers erforderlich.

Anschlüsse

Die Monitore verfügen über analoge XLR-Eingänge sowie digitale AES/EBU-Eingänge. Der digitale Eingang wird automatisch erkannt, sobald ein gültiges Signal anliegt. Das GLM-Netzwerk nutzt RJ45-Anschlüsse; verbinden Sie diese niemals mit einem Ethernet-LAN.

LED-Anzeigen und Fehlerbehebung

Eine grüne LED auf dem DCW-Panel zeigt den Normalbetrieb an. Eine rote LED signalisiert einen Überlastungszustand. Dies kann durch folgende Ereignisse ausgelöst werden:

• Überschreiten des maximalen analogen Eingangspegels.
• Digitales Clipping am Eingang.
• Überlastung der Treiber oder des Verstärkers.
• Fehler im AES/EBU-Datenstrom.

Sollte die rote LED leuchten, reduzieren Sie den Pegel der Signalquelle und prüfen Sie die digitale Datenübertragung.

Sicherheitshinweise

Wartungsarbeiten dürfen nur von qualifiziertem Servicepersonal durchgeführt werden. Öffnen Sie niemals das Gehäuse. Stellen Sie sicher, dass das Gerät an eine geerdete Steckdose angeschlossen ist. Achten Sie auf ausreichende Belüftung hinter dem Monitor, um Überhitzung zu vermeiden.
