Bedienungsanleitung für Genelec 1235A Smart Active Monitor

Wichtige Informationen aus der Anleitung

Der Genelec 1235A ist ein professioneller Smart Active Monitor, der für den Einsatz in großen Regieräumen konzipiert ist. Die Einrichtung erfolgt primär über die Genelec Loudspeaker Manager (GLM) Software. Wichtige Voraussetzungen sind eine korrekte Belüftung des RAM-XL Verstärkers, die Verwendung der mitgelieferten Kabel und die Einhaltung der Sicherheitsabstände bei der Montage. Die Lautsprecheranschlüsse führen hohe Spannungen und dürfen nur von qualifiziertem Personal installiert werden.

Produktbeschreibung

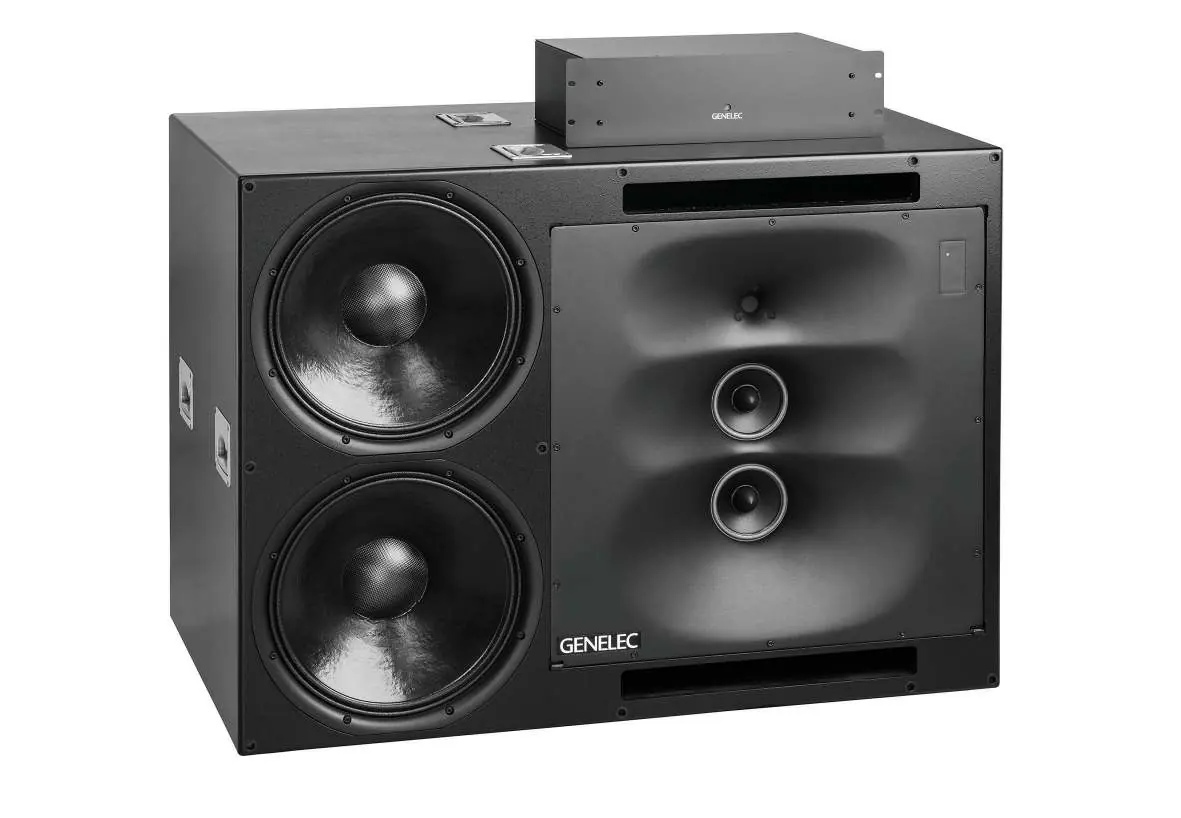

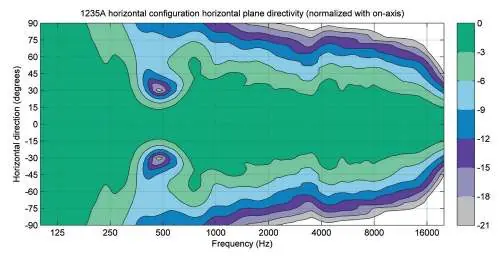

Das System besteht aus einem Monitorgehäuse und einer RAM-XL 19-Zoll 3U Rack-Verstärkereinheit. Das Gehäuse enthält zwei 380-mm-Tieftöner, zwei 130-mm-Mitteltöner und einen 50-mm-Kompressionstreiber. Der Mittel- und Hochtöner sind in einem drehbaren Directivity Control Waveguide (DCW) montiert, um eine optimale vertikale oder horizontale Ausrichtung zu ermöglichen.

Installation und Montage

Der Monitor ist für den Wandeinbau (Flush Mounting) optimiert, kann aber auch freistehend betrieben werden. Bei der Montage in eine Wand ist auf eine akustisch harte und stabile Struktur zu achten. Der Raum um das Gehäuse sollte mit absorbierendem Material gefüllt werden. Das DCW-Element kann gedreht werden, um die vertikale Ausrichtung der Mittel- und Hochtöner zu gewährleisten; hierfür müssen die acht M5-Schrauben gelöst werden.

Verkabelung und Anschlüsse

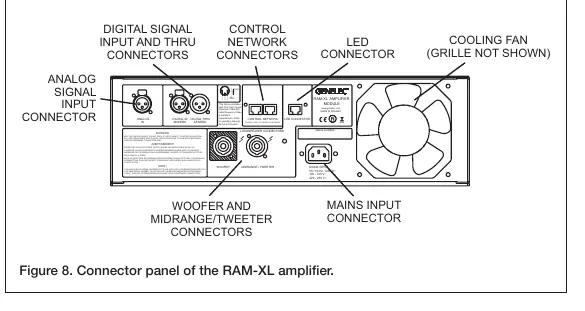

Die Verbindung zwischen Verstärker und Monitor erfolgt über die mitgelieferten 4-poligen Speakon-Kabel. Die Anschlüsse am RAM-XL Verstärker umfassen:

• Analoger Eingang (XLR)
• Digitaler Eingang und Ausgang (AES/EBU, XLR)
• Control Network (RJ45 für GLM)
• Lautsprecheranschlüsse (Woofer, Midrange/Tweeter)

Achten Sie darauf, die kalibrierten Verstärker-Monitor-Paare nicht zu vertauschen.

Einrichtung mit GLM-Software

Die Konfiguration erfolgt über die GLM-Software:

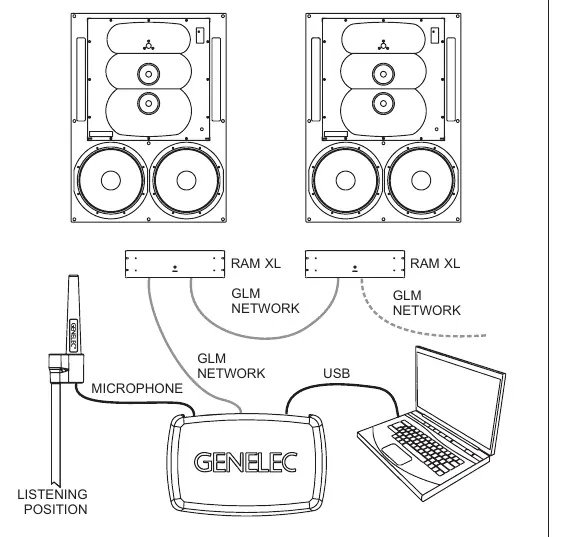

1. Verbinden Sie alle Monitore und Subwoofer in einer Daisy-Chain-Konfiguration über CAT5-Netzwerkkabel.
2. Verbinden Sie das GLM-Adaptergerät mit dem Computer.
3. Platzieren Sie das Messmikrofon an der Hörposition.
4. Installieren Sie die GLM-Software und folgen Sie den Anweisungen zur Messung und Einrichtung.

Betrieb und Einstellungen

Der RAM-XL Verstärker verfügt über eine Intelligent Signal Sensing (ISS) Funktion, die den Monitor bei Nichtgebrauch in den Standby-Modus versetzt. Der Betriebszustand wird über die LED am DCW-Panel angezeigt (Grün: Normal, Gelb: GLM-Aktivität, Rot: Überlastung). Über den Netzschalter können verschiedene Testmodi aktiviert werden.

Wartung und Sicherheit

Überprüfen Sie regelmäßig das Schutzgitter des Lüfters auf der Rückseite des Verstärkers auf Blockaden und reinigen Sie es bei Bedarf vorsichtig mit einem Staubsauger. Öffnen Sie niemals das Gehäuse oder den Verstärker. Reparaturen dürfen nur von autorisiertem Genelec-Servicepersonal durchgeführt werden.
