Montageanleitung für Wayfair 10FT x 10FT Outdoor Pergola Pavillon
Erfahren Sie, wie Sie Ihren Wayfair 10FT x 10FT Outdoor Pergola Pavillon sicher aufbauen. Diese Anleitung enthält wichtige Sicherheitshinweise, eine vollständige Teileliste und eine Schritt-für-Schritt-Montageanleitung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt den Aufbau des 10FT x 10FT Outdoor Pergola Pavillons. Für die Montage sind mindestens drei gesunde Erwachsene erforderlich. Stellen Sie sicher, dass alle Teile vor Beginn der Montage vorhanden und unbeschädigt sind. Wenn Sie sich bei der Montage unsicher sind oder nicht über das notwendige technische Wissen verfügen, ziehen Sie einen Fachmann hinzu.
Benötigte Werkzeuge: Bohrmaschine, Maßband, Schraubendreher, Leiter.
Sicherheitshinweise
- Der Pavillon ist keine permanente Struktur und nicht für extreme Wetterbedingungen (starker Regen, Wind) ausgelegt.
- Halten Sie Kinder und Haustiere während der Montage vom Arbeitsbereich fern.
- Montieren Sie den Pavillon nur auf ebenen Zementwänden oder stabilem Mauerwerk.
- Klettern Sie nicht auf den Pavillon und hängen Sie keine schweren Gegenstände daran auf.
- Sichern Sie die Lamellen bei starkem Wind, um Schäden oder Verletzungen zu vermeiden.
Montageanleitung
Die Montage erfolgt in acht Schritten. Achten Sie darauf, die Schrauben (AA, BB, CC, DD) gemäß der Teileliste korrekt zuzuordnen.
Schritt 1: Rahmenmontage
Verbinden Sie die Querbalken (B1/C1 und B2/C2) mithilfe der Verbinder (J) und sichern Sie diese mit den Schrauben (AA).
Schritt 2: Pfosteninstallation
Montieren Sie die Pfosten (A1/A2) auf den Pfostenfüßen (S) unter Verwendung der Dekorationsteile (R) und Schrauben (AA).

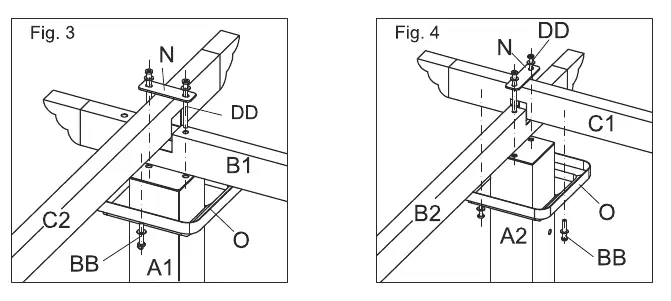

Schritt 3: Verbindung der Rahmen
Verbinden Sie die Pfosten mit den Querbalken. Verwenden Sie hierfür die Verbinder (N), die Eckstützen (O) und die Schrauben (BB, DD).

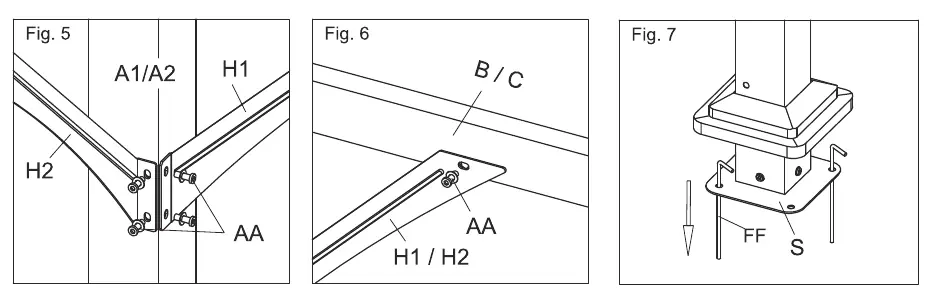

Schritt 4: Eckstützen anbringen
Installieren Sie die Eckstützen (H1, H2) an den Pfosten und Querbalken mit den Schrauben (AA). Verankern Sie die Pfostenfüße (S) mit den Ankern (FF) im Boden.

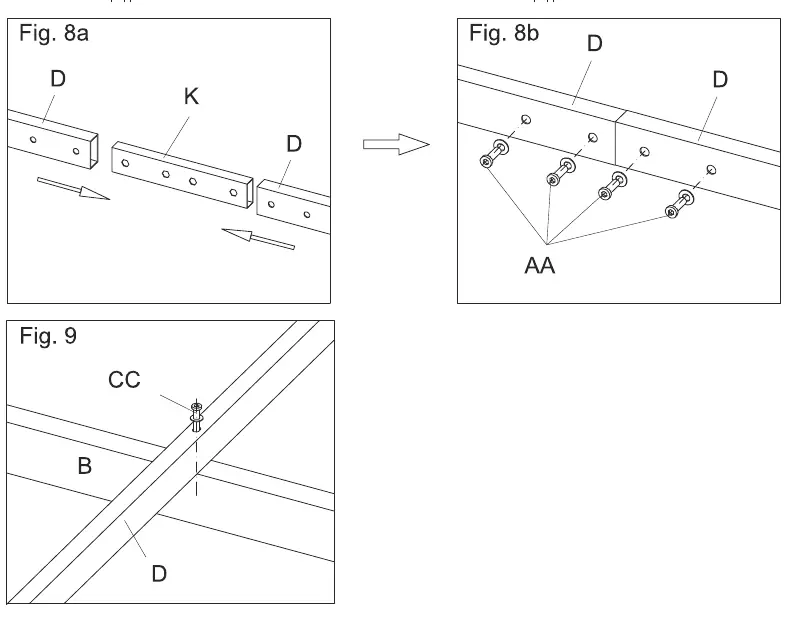

Schritt 5: Dachträger
Montieren Sie die Dachträger (D) mithilfe der Verbinder (K) und Schrauben (AA, CC) auf dem Rahmen.
Schritt 6: Führungsschienen
Befestigen Sie die Führungsschienen (F) mit den Halterungen (G) und Schrauben (AA) an den Pfosten.
Schritt 7: Stoffbespannung
Ziehen Sie den Stoff (P) auf und befestigen Sie ihn mit den Stangen (E1, E2) und Halterungen (M).
Schritt 8: Abschluss
Klicken Sie die Stangen (E1, E2) zusammen, um die Stoffbespannung zu fixieren.
Herstellerinformationen
Wayfair
Praktische Hilfe
Typische Probleme
Teile fehlen oder sind beschädigt
Installieren Sie das Produkt nicht. Kontaktieren Sie den Kundenservice per E-Mail ([email protected]) oder Textnachricht (+1 628-263-4608).
Unsicherheit bei der Montage
Wenn Sie nicht über das notwendige technische Wissen verfügen oder der Untergrund Risse aufweist, beauftragen Sie einen professionellen Handwerker.
Extreme Wetterbedingungen
Der Pavillon ist nicht für extreme Wetterbedingungen ausgelegt. Sichern Sie die Lamellen bei starkem Wind oder bauen Sie die Struktur bei Bedarf ab.
Vor der Verwendung
- Mindestens 3 gesunde Erwachsene für den Aufbau verfügbar.
- Alle Teile gemäß Teileliste (A1 bis P) und Hardwareliste (AA bis FF) geprüft.
- Benötigte Werkzeuge (Bohrer, Maßband, Schraubendreher, Leiter) bereitgelegt.
- Geeigneter, ebener Untergrund (Zement oder Mauerwerk) vorhanden.
- Hände vor der Montage reinigen, um den Stoff nicht zu verschmutzen.
Abbildungen und Diagramme
- Die Abbildungen (Fig. 1-13) zeigen die schrittweise Montage der Rahmen, Pfosten und der Stoffbespannung.
- Achten Sie auf die Kennzeichnungen der Teile (z.B. A1/A2, B1/B2) in den Detailansichten.
Modellkompatibilität
- Nur für die Montage auf ebenen Zementwänden oder stabilem Mauerwerk geeignet.
- Nicht für die Montage auf instabilem oder rissigem Untergrund geeignet.
