Installationsanleitung für Garmin GC 200 Marine-IP-Kamera

Erfahren Sie, wie Sie die Garmin GC 200 Marine-IP-Kamera installieren, anschließen und konfigurieren. Diese Anleitung enthält wichtige Montagehinweise, Schaltpläne für die Stromversorgung und technische Spezifikationen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die GC 200 ist eine Marine-IP-Kamera. Die Installation erfordert die Montage an einem stabilen Ort, den Anschluss an eine 9-18V-Stromquelle (mit 1A-Sicherung) oder ein Garmin Power Module sowie ein Software-Update des Chartplotters. S. 1, 3, 4

Wichtigste Schritte

  • Montage der Kamera S. 2
  • Anschluss der Stromversorgung S. 3, 4

Erste Inbetriebnahme

  • Aktualisieren Sie die Chartplotter-Software, um die Kamera einzurichten und das Bild anzuzeigen. S. 1

Probleme und Lösungen

Kamera Fehlfunktion

Überprüfen Sie die 1-A-Sicherung in der Stromleitung.

S. 3

Technische Daten

Parameter Wert Hinweis Seiten
Betriebsspannung 9-18 Vdc Direktanschluss S. 5
Wasserdichtigkeit IPX7 Schutz gegen Untertauchen S. 5

Wo es im PDF steht

  • Montagehinweise S. 1
  • Montageschritte S. 2
  • Anschlussdiagramme S. 3, 4
  • Technische Daten S. 5
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Explosionszeichnung der Kameramontage Seite 2 Schaltplan mit Direktstrom Seite 3 Schaltplan mit Garmin Power Module Seite 4

Wichtige Informationen zur Installation

Die Garmin GC 200 ist eine Marine-IP-Kamera. Vor der Installation müssen Sie sicherstellen, dass die Software Ihres Chartplotters auf dem neuesten Stand ist, um das Kamerabild empfangen zu können. Die Kamera kann über Kopf oder seitlich montiert werden; das Bild kann bei Bedarf in den Einstellungen des Chartplotters gespiegelt werden.

Benötigtes Werkzeug:

  • Bohrmaschine mit 2 mm (1/16 Zoll) Bohrer
  • Pozidriv-Schraubendreher

Montage der Kamera

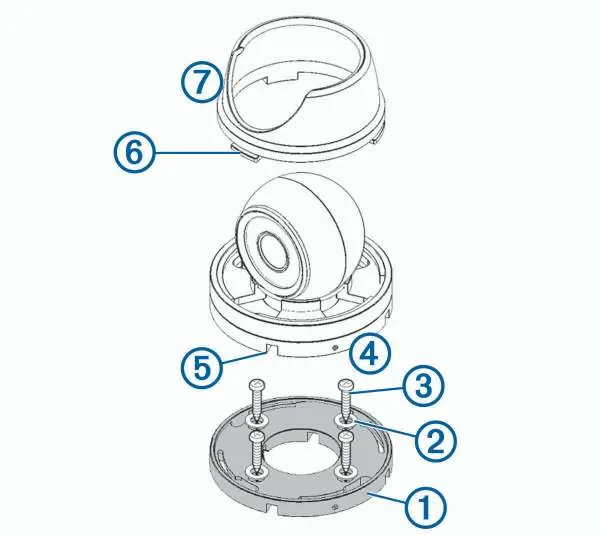

Explosionszeichnung der Kameramontage
Explosionszeichnung der Kameramontage
  1. Befestigen Sie die Montageschablone am gewünschten Ort.
  2. Bohren Sie die Führungslöcher mit einem 2 mm Bohrer.
  3. Lösen Sie die Schraube an der Seite des Kamerafußes mit dem mitgelieferten Inbusschlüssel und entfernen Sie den Fuß vom Kameragehäuse.
  4. Führen Sie die Kamerakabel durch den Kamerafuß oder einen der Kabelkanäle.
  5. Richten Sie den Kamerafuß an den Führungslöchern aus und befestigen Sie ihn mit den Unterlegscheiben und Schrauben.
  6. Setzen Sie die Kamera wieder auf den Fuß und ziehen Sie die Schraube fest.
  7. Schließen Sie die Kamerakabel an.
  8. Richten Sie die Schlitze am Kamerafuß an den Kragennasen aus und drehen Sie den Kragen, bis er einrastet.

Anschluss der Kamera

Die Kamera kann direkt oder über ein Garmin Power Module angeschlossen werden.

Schaltplan mit Direktstrom
Schaltplan mit Direktstrom
Schaltplan mit Garmin Power Module
Schaltplan mit Garmin Power Module
  • Direktanschluss: Erfordert eine 9 bis 18 V Gleichstromquelle. Sie müssen die Stromleitung zwingend über eine 1-A-Sicherung (flink) führen, um Fehlfunktionen zu vermeiden. Schließen Sie die Kamera nicht direkt an ein 24-V-System an.
  • Anschluss mit Power Module: Ermöglicht den Betrieb an 9 bis 32 V Gleichstromquellen. Dies ist besonders vorteilhaft, wenn die Kamera weit von anderen Elektronikgeräten entfernt montiert ist, da nur ein einziges Kamerakabel benötigt wird.

LED-Statusanzeigen

  • Leuchtet rot: Die Kamera ist eingeschaltet.
  • Leuchtet grün: Die Kamera ist mit dem Netzwerk verbunden und überträgt Daten.
  • Blinkt grün: Die Kamera erkennt eine Bewegung.

Technische Daten

  • Abmessungen (Fuß): 87 x 79 mm
  • Gewicht: 520 g
  • Wasserdichtigkeit: IPX7
  • Betriebstemperatur: -20 bis 60 °C
  • Eingangsspannung: 9 bis 18 Vdc (direkt) / 9 bis 32 Vdc (mit Power Module)
  • Stromverbrauch: Max. 5 W (mit Infrarot)
  • Sicherung: 1 A flink (erforderlich bei Direktanschluss)

Herstellerinformationen

Garmin Ltd.

Markenprofil
Herstellerwebsite https://www.garmin.com Support https://support.garmin.com Herstellerhandbücher https://support.garmin.com

Praktische Hilfe

Typische Probleme

Kamera wird nicht auf dem Chartplotter angezeigt

Stellen Sie sicher, dass die Chartplotter-Software auf die neueste Version aktualisiert wurde.

Kamera beschädigt oder Fehlfunktion

Überprüfen Sie, ob eine 1-A-Sicherung (flink) in der Stromleitung installiert ist. Ohne Sicherung kann das Gerät Fehlfunktionen aufweisen.

Anschluss an 24-V-System

Schließen Sie die Kamera nicht direkt an ein 24-V-System an. Verwenden Sie zwingend ein Garmin Power Module.

Vor der Verwendung

  • Chartplotter-Software aktualisieren.
  • Montageort auf Stabilität und Kabelzugänglichkeit prüfen.
  • Kompass-Sicherheitsabstand (10 cm) einhalten.
  • Testlauf am gewählten Standort durchführen.
  • Geeignetes Werkzeug (2 mm Bohrer, Pozidriv-Schraubendreher) bereithalten.

Technische Daten in der Praxis

Betriebsspannung
9-18 Vdc bei Direktanschluss, 9-32 Vdc bei Verwendung des Power Module.
Stromverbrauch
Maximal 5 W bei eingeschaltetem Infrarot-Modus.

Abbildungen und Diagramme

  • Schaltplan mit Direktstrom: Zeigt den Anschluss der Kamera an eine 9-18V-Stromquelle über eine 1A-Sicherung.
  • Schaltplan mit Power Module: Zeigt die Verwendung des Garmin Power Module für 9-32V-Systeme.

Modellkompatibilität

  • Erfordert einen kompatiblen Garmin-Chartplotter.
  • Nicht direkt an 24-V-Systeme anschließen ohne Power Module.
