Installationsanleitung für Garmin GPSMAP 12X2 PLUS Kartenplotter
Erfahren Sie, wie Sie den Garmin GPSMAP 12X2 PLUS Kartenplotter sicher montieren und anschließen. Detaillierte Anleitungen zur Bügel- und Einbaumontage, Verkabelung und Netzwerkintegration.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Installation des Garmin GPSMAP 12X2 PLUS. Vor Beginn der Arbeiten ist die Stromversorgung des Bootes zu trennen. Tragen Sie beim Bohren, Schneiden oder Schleifen stets eine Schutzbrille, Gehörschutz und eine Staubmaske. Stellen Sie sicher, dass sich hinter der Montagefläche keine Kabel oder Hindernisse befinden. Das Gerät muss gemäß den Anweisungen installiert werden, um die Garantie zu wahren und eine optimale Leistung zu gewährleisten.
Montage des Geräts
Es gibt zwei Hauptmontagemöglichkeiten:
- Bügelmontage: Verwenden Sie die Halterung als Schablone, um die vier Pilotlöcher zu markieren. Bohren Sie die Löcher, befestigen Sie die Halterung und montieren Sie das Gerät mit den Knöpfen.
- Einbaumontage: Verwenden Sie die mitgelieferte Schablone. Schneiden Sie die Öffnung vorsichtig aus. Achten Sie darauf, die Dichtung (Schaumstoff) auf der Rückseite des Geräts anzubringen, bevor Sie es in den Ausschnitt einsetzen. Verwenden Sie Marine-Dichtmittel, um das Gerät gegen Feuchtigkeit abzudichten.
Anschlussmöglichkeiten
Das Gerät bietet vielfältige Anschlussoptionen:
- Strom/NMEA 0183: Das Kabel verbindet das Gerät mit Strom, NMEA 0183-Geräten und optionalen Alarmen (Lampe/Horn). Entfernen Sie niemals den Inline-Sicherungshalter.
- Garmin Marine Network: Ermöglicht den Anschluss von Radar, Sonar und Karten. Verwenden Sie für Drittanbieter-Geräte (z. B. FLIR-Kameras) unbedingt einen Garmin Marine Network PoE-Isolationskoppler, um Schäden zu vermeiden.
- NMEA 2000: Zur Integration in bestehende Netzwerke. Verwenden Sie bei unbekannten Netzwerkherstellern einen NMEA 2000 Power Isolator.
- J1939: Zum Anschluss an Motornetzwerke. Verwenden Sie hierfür ausschließlich das Garmin GPSMAP J1939 Zubehörkabel.
- Video: HDMI OUT für externe Displays und CVBS IN für Composite-Video-Quellen.
Technische Daten
Das Gerät ist nach IPX7 wasserdicht (Schutz gegen zeitweiliges Untertauchen). Die Eingangsspannung liegt zwischen 10 und 32 V DC. Der maximale Stromverbrauch bei 10 V beträgt 36 W. Der Kompass-Sicherheitsabstand beträgt 65 cm.
Herstellerinformationen
Garmin Ltd.
Praktische Hilfe
Typische Probleme
Gerät verhält sich abnormal oder schaltet sich nicht korrekt aus
Prüfen Sie, ob Drittanbieter-Geräte (z. B. PoE-Kameras) direkt ohne Isolationskoppler am Garmin Marine Network angeschlossen sind.
Interferenzen bei der Anzeige
Nutzen Sie die Erdungsschraube am Gehäuse, um das Gerät mit der Wassererdung des Bootes zu verbinden.
NMEA 2000 Netzwerk entlädt die Batterie
Stellen Sie sicher, dass das NMEA 2000 Stromkabel über einen Zündschalter oder einen separaten Schalter läuft, nicht direkt an die Batterie.
Vor der Verwendung
- Sicherheitsbrille, Gehörschutz und Staubmaske bereitstellen.
- Stromversorgung des Bootes vollständig trennen.
- Hinter der Montagefläche auf Kabel oder Hindernisse prüfen.
- Geeignetes Werkzeug (Bohrer, Stichsäge, Marine-Dichtmittel) bereitlegen.
- Sicherstellen, dass die Inline-Sicherung im Stromkabel vorhanden ist.
Technische Daten in der Praxis
- Compass-safe distance
- Mindestabstand von 65 cm zum Kompass, um magnetische Störungen zu vermeiden.
- NMEA 2000 LEN
- Load Equivalency Number, gibt den Stromverbrauch des Geräts im Netzwerk an (Wert: 2).
Abbildungen und Diagramme

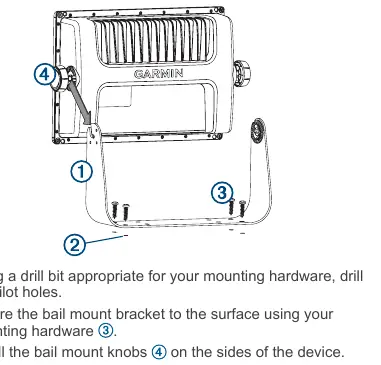

- Bügelmontage: Die Halterung dient als Schablone für die Pilotlöcher.

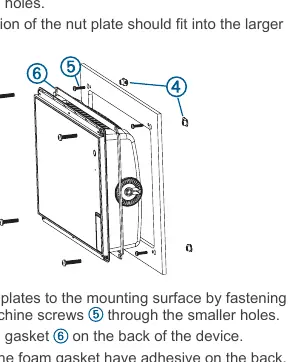

- Einbaumontage: Erfordert das Ausschneiden der Montagefläche und das Abdichten mit einer Schaumdichtung.

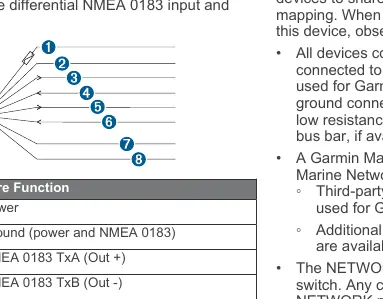

- Verkabelung: Der Strom-/NMEA 0183-Kabelbaum erfordert den Anschluss an eine positive und negative Stromquelle sowie optionale NMEA-Geräte.
Modellkompatibilität
- NMEA 2000: Erfordert ein NMEA 2000 Netzwerk; bei unbekannten Herstellern ist ein Power Isolator erforderlich.
- Garmin Marine Network: Drittanbieter-Geräte benötigen einen PoE-Isolationskoppler.
- J1939: Erfordert ein spezielles Garmin J1939 Zubehörkabel.
