Installationsanleitung für Garmin GMR Fantom 18x/24x Radar

Detaillierte Installationsanleitung für das Garmin GMR Fantom 18x/24x Radar. Erfahren Sie alles über Montage, Verkabelung, Sicherheitsabstände, Konfiguration und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Dieses Dokument ist eine Installationsanleitung für das Garmin GMR Fantom 18x/24x Radar. Es enthält Anweisungen zur sicheren Montage, Verkabelung, Konfiguration des Front-of-Boat-Offsets und Fehlerbehebung. S. 2, 3, 6

Wichtigste Schritte

  • Montage des Radars S. 2, 3, 6
  • Verkabelung und Anschluss S. 3, 6
  • Konfiguration des Front-of-Boat-Offsets S. 3, 7

Erste Inbetriebnahme

  • Software-Update des Chartplotters durchführen. S. 2, 5

Probleme und Lösungen

Radar schaltet nicht ein

Stromkabel, Sicherung und Kabelquerschnitt prüfen.

S. 4, 8
Radar nicht auf Chartplotter sichtbar

Software-Update, Netzwerkkabelverbindung prüfen.

S. 4, 8

Wartung und Reset

  • Software-Updates werden über den angeschlossenen Garmin-Chartplotter durchgeführt. S. 2, 5

Technische Daten

Parameter Wert Hinweis Seiten
Gewicht GMR Fantom 18 6,3 kg Gewicht des Geräts S. 4, 7
Gewicht GMR Fantom 24 7,7 kg Gewicht des Geräts S. 4, 7
Eingangsspannung 10-32 V DC Erforderliche Stromversorgung S. 4, 7

Wo es im PDF steht

  • Sicherheitsinformationen S. 2, 5
  • Montageanleitung S. 2, 3, 6
  • Technische Daten S. 4, 7
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen zur Installation

Dieses Dokument enthält wichtige Sicherheits- und Installationshinweise für das Garmin GMR Fantom 18x/24x Radar. Vor der Installation müssen die Sicherheitsabstände zu Personen und anderen elektronischen Geräten beachtet werden. Das Radar sendet elektromagnetische Energie aus; stellen Sie sicher, dass sich keine Personen im Strahlungsbereich befinden, wenn das Gerät in Betrieb ist.

Abmessungen des Radars
Abmessungen des Radars

Montage des Radars

Das Radar sollte auf einer stabilen, flachen Oberfläche montiert werden, die parallel zur Wasserlinie des Schiffes verläuft. Beachten Sie bei der Wahl des Montageortes folgende Punkte:

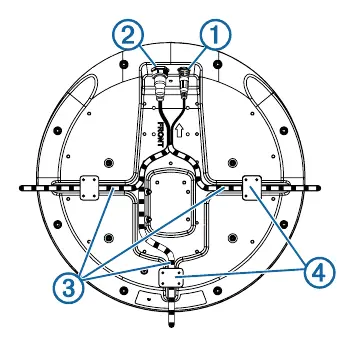

Montagebohrungen und Kabeldurchführung
Montagebohrungen und Kabeldurchführung
  • Montieren Sie das Gerät außerhalb der Reichweite von Personen, idealerweise über Kopfhöhe.
  • Halten Sie das Gerät von Wärmequellen wie Schornsteinen und Lichtern fern.
  • Vermeiden Sie die Montage in der Nähe von Magnetkompassen (Abstand gemäß Spezifikationen einhalten).
  • Andere Elektronik und Kabel sollten mindestens 2 m vom Radarstrahl entfernt sein.
  • GPS-Antennen sollten sich entweder über oder unter dem Radarstrahl befinden.

Montageschritte:

  1. Verwenden Sie die mitgelieferte Montageschablone, um vier 9,5 mm Montagelöcher zu bohren, falls keine vorgebohrte Halterung vorhanden ist.
  2. Tragen Sie das mitgelieferte Anti-Seize-Mittel auf die Gewinde der vier M8 x 1,25 x 60 Gewindestangen auf.
  3. Setzen Sie die Gewindestangen in die Montagelöcher an der Unterseite des Radoms ein.
  4. Tragen Sie Marine-Dichtmittel um jedes Montageloch auf der Montagefläche auf.
  5. Befestigen Sie das Radom mit den Gewindestangen, Unterlegscheiben, Federringen und Sechskantmuttern.
  6. Ziehen Sie die Muttern mit einem Drehmomentschlüssel auf 13,7 bis 18,6 Nm fest.

Verkabelung und Anschlüsse

Für die Kabeldurchführung sind ggf. 32 mm Löcher erforderlich. Achten Sie darauf, die Kabel nicht in der Nähe von beweglichen Teilen oder Wärmequellen zu verlegen.

  • Stromkabel: Verbinden Sie das rote Kabel mit dem Pluspol (+) und das schwarze Kabel mit dem Minuspol (-) der Batterie. Entfernen Sie nicht den Inline-Sicherungshalter.
  • Netzwerkkabel: Verbinden Sie das Netzwerkkabel entweder direkt mit einem kompatiblen Garmin-Gerät oder mit dem Garmin Marine Network.
  • Abdichtung: Verwenden Sie Marine-Dichtmittel für alle Kabeldurchführungen, um Wassereintritt zu verhindern.

Radar-Konfiguration

Nach der Installation muss das Radar konfiguriert werden:

  • Front-of-Boat Offset: Wenn das Radar nicht exakt mit der Bug-Heck-Achse ausgerichtet ist, kann ein Offset eingestellt werden. Messen Sie die Abweichung anhand eines stationären Ziels und passen Sie den Wert über das Menü des Chartplotters an (Menü > Radar Setup > Installation > Front of Boat).
  • Software-Update: Aktualisieren Sie die Software Ihres Garmin-Chartplotters, um die volle Kompatibilität sicherzustellen.

Fehlerbehebung

Die Status-LED am Gerät hilft bei der Diagnose:

  • Dauerhaft rot: Gerät startet (sollte kurzzeitig leuchten und dann zu grün wechseln).
  • Blinkend grün: Gerät arbeitet ordnungsgemäß.
  • Blinkend orange: Software-Update läuft.
  • Blinkend rot: Fehler aufgetreten, kontaktieren Sie den Garmin-Support.

Herstellerinformationen

Garmin Ltd.

Markenprofil

Praktische Hilfe

Typische Probleme

Radar schaltet sich nicht ein

Überprüfen Sie die Stromkabelverbindungen zur Batterie, kontrollieren Sie die Inline-Sicherung und stellen Sie sicher, dass der Kabelquerschnitt bei Verlängerungen korrekt ist.

Radar wird auf dem Chartplotter nicht erkannt

Prüfen Sie die Status-LED, führen Sie ein Software-Update durch und kontrollieren Sie die Netzwerkkabelverbindungen.

Vor der Verwendung

  • Stellen Sie sicher, dass die Montagefläche stabil und parallel zur Wasserlinie ist.
  • Prüfen Sie die Sicherheitsabstände zu Personen und anderen elektronischen Geräten.
  • Verwenden Sie das mitgelieferte Anti-Seize-Mittel für die Gewindestangen.
  • Dichten Sie alle Kabeldurchführungen mit Marine-Dichtmittel ab.
  • Stellen Sie sicher, dass die Inline-Sicherung installiert ist.

Technische Daten in der Praxis

Eingangsspannung
10 bis 32 V DC.
Maximale Antennendrehzahl
60 U/min.
Sicherheitsabstand Kompass
0,25 m.

Abbildungen und Diagramme

  • Die Montagebohrungen und die Kabeldurchführung sind im Handbuch detailliert dargestellt.
  • Die Status-LED am Gerät gibt Aufschluss über den Betriebszustand.

Modellkompatibilität

  • Nicht alle Garmin-Geräte sind mit dem Garmin Marine Network kompatibel.
  • Für die Verlängerung des Stromkabels müssen spezifische Kabelquerschnitte (AWG) je nach Länge verwendet werden.
