Installationsanleitung für den Garmin Force Kraken Trolling Motor
Detaillierte Installationsanleitung für den Garmin Force Kraken Trolling Motor. Diese Anleitung enthält Informationen zur Montage auf dem Deck, zum elektrischen Anschluss, zur Propellermontage sowie wichtige Wartungshinweise und technische...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Installation, den elektrischen Anschluss und die Wartung des Garmin Force Kraken Trolling Motors. Sie enthält wichtige Sicherheitshinweise, Montageanleitungen für das Deck, Anweisungen zur Verkabelung und zur Propellermontage. S. 1, 3, 4, 6
Wichtigste Schritte
- Montage des Motors auf dem Deck S. 4, 5
- Elektrischer Anschluss an die Stromquelle S. 7
- Installation des Propellers S. 6
Erste Inbetriebnahme
- Stellen Sie sicher, dass der Leistungsschalter ausgeschaltet ist, bevor Sie die Kabel anschließen. S. 7
Wartung und Reset
- Spülen Sie den Motor nach Gebrauch in Salzwasser mit Süßwasser ab und verwenden Sie ein Silikonspray. S. 9
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Eingangsspannung | 20 bis 45 Vdc | Erforderlicher Spannungsbereich | S. 12 |
| Leistungsschalter | 60 A | Erforderliche Absicherung | S. 12 |
Wo es im PDF steht
- Montageanleitung S. 3, 4, 5
- Elektrischer Anschluss S. 7
- Technische Daten S. 10, 11, 12
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Installationshinweise für den Garmin Force Kraken Trolling Motor. Die Installation sollte idealerweise durch einen qualifizierten Marine-Installateur erfolgen. Verwenden Sie bei der Montage ausschließlich Handwerkzeuge, um Schäden an den Komponenten zu vermeiden und die Garantie nicht zu gefährden.
Geräteübersicht
Der Motor besteht aus verschiedenen Hauptkomponenten, darunter der Schaftkappe, dem Tiefeneinstellring, dem Lenksystem, der Halterung, dem Schaft und dem Propellerantriebsmotor. Die Strom- und Geberkabel sind ebenfalls wichtige Bestandteile des Systems.
Montage auf dem Deck
Die Montage erfordert eine sorgfältige Planung:
- Installieren Sie den Motor am Bug des Bootes, so nah wie möglich an der Mittellinie.
- Stellen Sie sicher, dass der Motor beim Ausklappen nicht mit Hindernissen kollidiert.
- Verwenden Sie die mitgelieferte Montageschablone, um die Löcher zu markieren.
- Bohren Sie die Löcher mit einem 9 mm (11/32 Zoll) Bohrer.
- Sichern Sie die Halterung mit den mitgelieferten Schrauben, Unterlegscheiben und Sicherungsmuttern am Deck.
- Ziehen Sie die Muttern mit einem Drehmoment von 14,9 N-m (11 lbf-ft.) fest.
Elektrischer Anschluss
Beachten Sie bei der Verkabelung folgende Punkte:
- Der Motor benötigt eine 24- oder 36-Vdc-Batteriebank, die 60 A kontinuierlich liefern kann.
- Ein Leistungsschalter mit 60 A (kontinuierlich) ist zwingend erforderlich.
- Verwenden Sie bei Bedarf Kabelverlängerungen mit dem passenden Querschnitt (6, 4 oder 2 AWG je nach Länge).
- Verbinden Sie das Geberkabel (falls vorhanden) mit einem kompatiblen Garmin-Kartenplotter.

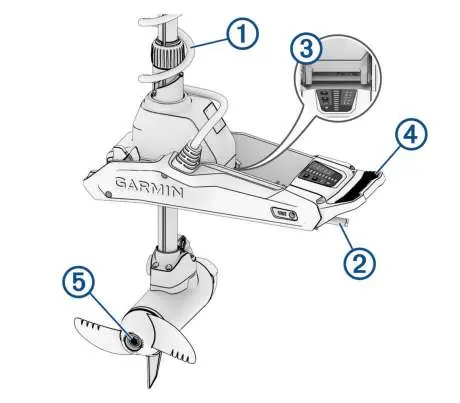

Wartung und Pflege
Um die Lebensdauer des Motors zu verlängern, sind regelmäßige Wartungsarbeiten erforderlich:
- Spülen Sie den Motor nach der Nutzung in Salz- oder Brackwasser gründlich mit Süßwasser ab.
- Tragen Sie ein wasserbasiertes Silikonspray auf.
- Überprüfen Sie das Spiralkabel auf Verschleiß.
- Schmieren Sie das Scharnier mit Marinefett.
- Reinigen und schmieren Sie das Pedal und die Verriegelungsstange.
- Entfernen Sie regelmäßig Angelschnüre oder andere Hindernisse vom Propeller.
Technische Daten
Der Motor ist in verschiedenen Schaftlängen (48, 63, 75 und 90 Zoll) erhältlich. Die Betriebstemperatur liegt zwischen -5° und 40°C. Der Motor verfügt über verschiedene Wasserschutzklassen (IPX5 bis IPX8 je nach Komponente). Die Funkfrequenz für die Fernbedienung beträgt 2,4 GHz.
Herstellerinformationen
Garmin Ltd.
Praktische Hilfe
Typische Probleme
Interferenzen mit dem Autopiloten
Installieren Sie den Motor nicht in der Nähe großer metallischer Objekte, da diese den Magnetkompass stören können.
Motor lässt sich nicht sicher arretieren
Stellen Sie sicher, dass der Tiefeneinstellring so nah wie möglich an der Basis des Motors positioniert ist, um ein unerwartetes Ausklappen zu verhindern.
Beschädigung durch elektrische Überlastung
Verwenden Sie zwingend einen Leistungsschalter mit 60 A kontinuierlicher Nennleistung.
Vor der Verwendung
- Prüfen Sie, ob das Deck stark genug für das Gewicht und die Kraft des Motors ist.
- Stellen Sie sicher, dass ein 60-A-Leistungsschalter installiert ist.
- Verwenden Sie nur Handwerkzeuge für die Montage.
- Spülen Sie den Motor nach Gebrauch in Salzwasser mit Süßwasser ab.
- Überprüfen Sie die Kabel auf Verschleiß.
Technische Daten in der Praxis
- Eingangsspannung
- 20 bis 45 Vdc
- Leistungsschalter
- 60 A kontinuierlich erforderlich
- Funkfrequenz
- 2,4 GHz
- Wasserschutz
- IPX5 bis IPX8 je nach Komponente
Abbildungen und Diagramme

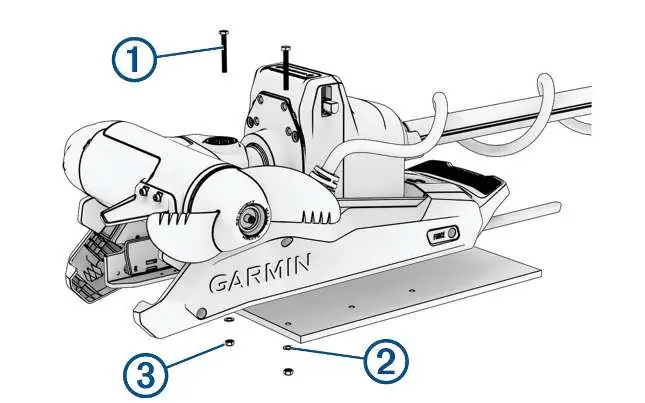

- Montage auf dem Deck: Zeigt die Befestigungspunkte und die Verwendung der Schablone.

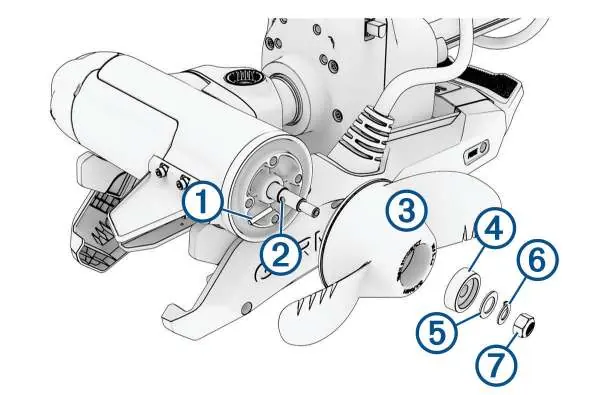

- Propellermontage: Zeigt die Reihenfolge der Anode, Unterlegscheiben und Mutter auf der Welle.

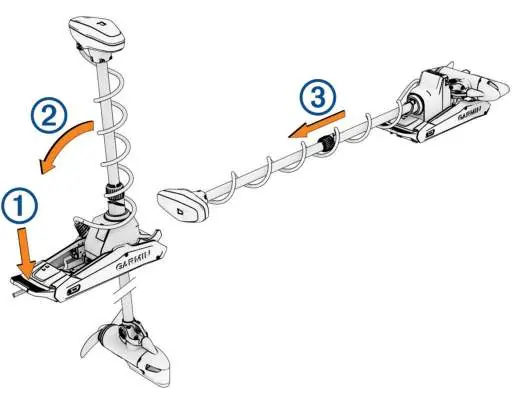

- Stowing: Zeigt den Prozess des Einklappens und Arretierens des Motors.
Modellkompatibilität
- Der eingebaute 12-Pin-Geber ist mit ausgewählten Garmin-Kartenplottern kompatibel.
- Der Motor ist für 24-V- oder 36-V-Systeme ausgelegt.
