Installationsanleitung für Garmin GPSMAP 10x2/12x2 Serie
Erfahren Sie, wie Sie die Garmin GPSMAP 10x2/12x2 Serie sicher installieren, montieren und verkabeln. Diese Anleitung enthält wichtige Schritte zur Montage, zum Anschluss von NMEA 2000 und NMEA 0183 sowie technische Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation der Garmin GPSMAP 10x2/12x2 Serie. Vor der Installation ist es zwingend erforderlich, die Stromversorgung des Schiffes zu trennen. Tragen Sie beim Bohren oder Schneiden stets eine Schutzbrille, Gehörschutz und Atemschutz. Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist, bevor Sie es einschalten. Überprüfen Sie vor dem Bohren immer, was sich hinter der Montagefläche befindet, um Schäden am Schiff zu vermeiden.
Montage des Geräts

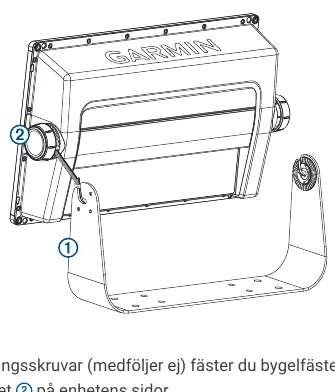

Bügelmontage
Die Bügelhalterung ermöglicht die Montage auf einer ebenen Fläche. Verwenden Sie die Halterung als Schablone, um die Bohrlöcher zu markieren. Bohren Sie die Löcher und befestigen Sie die Halterung mit geeigneten Schrauben (nicht im Lieferumfang enthalten). Montieren Sie die Einstellknöpfe an den Seiten des Geräts und setzen Sie das Gerät in die Halterung ein.
Einbaumontage
Für die Einbaumontage ist ein präziser Ausschnitt erforderlich. Verwenden Sie die mitgelieferte Schablone, um den Bereich zu markieren. Bohren Sie Löcher an den Ecken und sägen Sie die Öffnung aus. Achten Sie darauf, die Dichtung korrekt anzubringen und das Gerät mit den mitgelieferten M4-Schrauben zu befestigen. Verwenden Sie bei Bedarf maritimes Dichtmittel, um eine wasserdichte Versiegelung zu gewährleisten.
Verkabelung und Anschlüsse

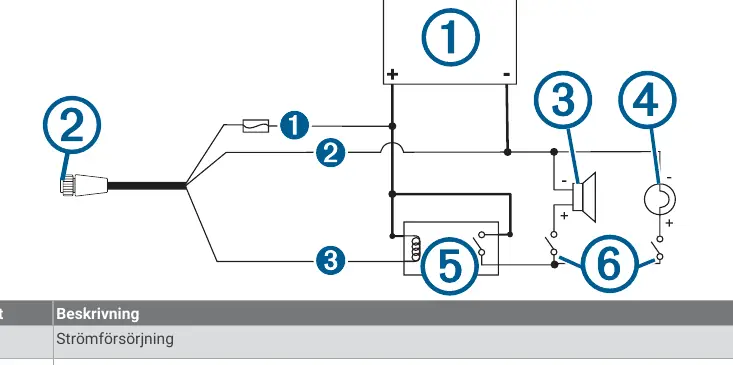

Stromversorgung und NMEA 0183
Das Stromkabel enthält auch die NMEA 0183-Anschlüsse. Schließen Sie das rote Kabel an den Pluspol (+) und das schwarze Kabel an den Minuspol (-) der Batterie an. Die NMEA 0183-Verkabelung erfordert eine korrekte Zuordnung der Sende- (Tx) und Empfangsleitungen (Rx) gemäß den Spezifikationen des angeschlossenen Geräts. Decken Sie ungenutzte Anschlüsse mit den mitgelieferten Wetterschutzkappen ab, um Korrosion zu vermeiden.
NMEA 2000 Netzwerk
Das Gerät kann an ein bestehendes NMEA 2000-Netzwerk angeschlossen werden, um Daten wie GPS-Positionen oder Winddaten zu teilen. Verwenden Sie die mitgelieferten NMEA 2000-Kabel und T-Stücke. Das Gerät wird nicht über das NMEA 2000-Netzwerk mit Strom versorgt; eine separate Stromquelle ist erforderlich.
Garmin Marine Netzwerk (Ethernet)
Über die Ethernet-Ports können kompatible Geräte wie Radar oder Echolote verbunden werden. Verwenden Sie ausschließlich Garmin Marine Netzwerkkabel. CAT5-Kabel von Drittanbietern sind nicht zulässig.
Kompositvideo
Das Gerät unterstützt den Empfang von Kompositvideosignalen über den CVBS IN-Port (BNC-Anschluss). Ein Adapter von BNC auf RCA kann verwendet werden.
Technische Daten
Das Gerät arbeitet mit einer Eingangsspannung von 10 bis 32 V DC. Es ist nach IPX7 wasserdicht (Schutz gegen zeitweiliges Untertauchen). Der Betriebstemperaturbereich liegt zwischen -15 und 50 °C. Der Sicherheitsabstand zum magnetischen Kompass beträgt 65 cm.
Herstellerinformationen
Garmin Ltd.
Praktische Hilfe
Typische Probleme
Gerät schaltet sich nicht ein
Überprüfen Sie die Sicherung im Stromkabel und stellen Sie sicher, dass die Spannungsversorgung zwischen 10 und 32 V DC liegt.
Störungen am Kompass
Stellen Sie sicher, dass das Gerät mit dem in den Spezifikationen angegebenen Sicherheitsabstand (65 cm) zum Kompass installiert ist.
Korrosion an den Anschlüssen
Decken Sie alle ungenutzten Anschlüsse mit den mitgelieferten Wetterschutzkappen ab.
Fehler bei der Einbaumontage
Achten Sie darauf, dass der Ausschnitt nicht zu groß ist, da dies die Stabilität des Geräts beeinträchtigen kann.
Vor der Verwendung
- Stromversorgung des Schiffes vor der Installation trennen.
- Geeigneten Montageort mit optimaler Sicht und Stabilität wählen.
- Sicherheitsabstand zu magnetischen Kompassen prüfen.
- Benötigte Werkzeuge (Bohrer, Säge, Schraubendreher) bereitlegen.
- Dichtmittel für die Montage vorbereiten.
- Sicherstellen, dass die Sicherung im Stromkabel vorhanden ist.
Technische Daten in der Praxis
- Eingangsspannung
- 10 bis 32 V DC (Gleichstrom).
- Wasserdichtigkeit
- IPX7 (Schutz gegen zeitweiliges Untertauchen bis 1 m für 30 Min).
- Sicherheitsabstand zum Kompass
- 65 cm.
Abbildungen und Diagramme
- Kabelbelegung NMEA 0183: Farbcodierte Drähte für Strom, Masse, Tx (Senden) und Rx (Empfangen).
- Montage mit Bügelhalterung: Verwendung der Halterung als Schablone zum Markieren der Bohrlöcher.
- Einbaumontage: Erfordert präzises Ausschneiden der Montagefläche und Verwendung der mitgelieferten Dichtung.
Modellkompatibilität
- Garmin Marine Netzwerk erfordert spezielle Garmin-Kabel; CAT5-Kabel von Drittanbietern sind nicht kompatibel.
- NMEA 2000-Netzwerk erfordert eine separate Stromversorgung für das Gerät.
- Video wird über das Garmin Marine Netzwerk geteilt, nicht über NMEA 2000.
