Montageanleitung für Front Runner Cargo Roller 1000mm
Diese Montageanleitung führt Sie Schritt für Schritt durch die Installation des Front Runner Cargo Rollers (1000mm). Erfahren Sie alles über benötigte Werkzeuge, Komponenten und die korrekte Befestigung an Ihrem Dachträger.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage des Front Runner Cargo Rollers (1000mm). Es ist entscheidend, dass das Produkt korrekt und sicher am Fahrzeug befestigt wird, um Unfälle zu vermeiden. Bei mangelnder mechanischer Erfahrung sollte die Installation durch Fachpersonal erfolgen. Überprüfen Sie die Befestigungen regelmäßig auf Verschleiß und festen Sitz.
Lieferumfang
- 1x Cargo Roller (1000mm)
- 1x Roller Mount LH (Links)
- 1x Roller Mount RH (Rechts)
- 2x Distanzstück (Spacer)
- 2x M12 Unterlegscheibe
- 4x M8 x 12 Linsenkopfschraube
- 4x M8 Dünne Mutter
- 4x M8 Schnorr-Sicherungsscheibe
Benötigte Werkzeuge
- 5mm Inbusschlüssel
Montage
Schritt 2.1: Vorbereitung
Schieben Sie die Montagehalterung zusammen mit der M12 Unterlegscheibe und dem Distanzstück in jedes Ende des Cargo Rollers, wie in der Abbildung dargestellt.
Schritt 2.2: Befestigung

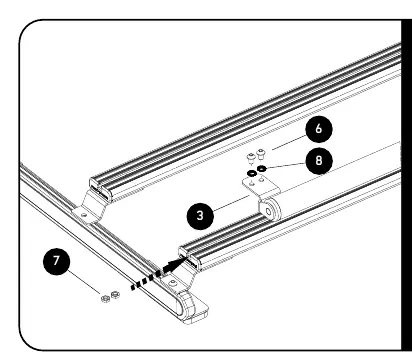

Setzen Sie vier M8 Dünne Muttern (zwei pro Seite) in die gefrästen Schlitze der Dachträger-Lamellen ein. Befestigen Sie die linken und rechten Montagehalterungen locker mit den M8 Linsenkopfschrauben und M8 Schnorr-Sicherungsscheiben.
Schritt 2.3: Ausrichtung und Festziehen
Zentrieren Sie den Cargo Roller von links nach rechts. Ziehen Sie alle Befestigungselemente mit einem 5mm Inbusschlüssel fest.
Tipp: Ziehen Sie die Montagehalterung auf einer Seite vollständig fest, bevor Sie die andere Seite unter leichtem Druck festziehen.
Technische Daten
Anzugsdrehmoment: M8 Schrauben: 15-20 Nm (11.06 - 14.75 ft lb).
Praktische Hilfe
Typische Probleme
Unsichere Befestigung
Stellen Sie sicher, dass alle Schrauben mit dem korrekten Drehmoment (15-20 Nm) angezogen sind und die Muttern korrekt in den Schlitzen sitzen.
Schwierigkeiten beim Ausrichten
Ziehen Sie eine Seite der Halterung vollständig fest, bevor Sie die andere Seite unter leichtem Druck fixieren.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang auf Vollständigkeit.
- Stellen Sie sicher, dass ein 5mm Inbusschlüssel vorhanden ist.
- Prüfen Sie die Dachträger-Lamellen auf Kompatibilität mit den M8 Muttern.
- Stellen Sie sicher, dass Sie die Montageanleitung vollständig verstanden haben.
Technische Daten in der Praxis
- Anzugsdrehmoment (M8)
- 15-20 Nm (11.06 - 14.75 ft lb) für eine sichere Verbindung.
Abbildungen und Diagramme
- Abbildung 1.1 zeigt die Explosionszeichnung aller Komponenten und deren Zuordnung.
- Schritt 2.1 zeigt die korrekte Reihenfolge der Montage von Halterung, Unterlegscheibe und Distanzstück in den Roller.
- Schritt 2.3 verdeutlicht die Zentrierung des Rollers auf dem Dachträger.
Modellkompatibilität
- Das Produkt ist für Dachträger mit gefrästen Schlitzen (Slats) konzipiert.
