Montageanleitung für Thule Kit 145366
Detaillierte Montageanleitung für das Thule Kit 145366, passend für TOYOTA Crown Crossover (ab 2023). Enthält Anweisungen zur Installation, Maßtabellen für verschiedene Dachträgersysteme und wichtige Sicherheitshinweise.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die spezifischen Montageanweisungen für das Thule Kit 145366, das für den TOYOTA Crown Crossover (4-türige Limousine, ab Baujahr 2023) entwickelt wurde. Beachten Sie unbedingt die folgenden Sicherheitsgrenzwerte:
- Maximale Zuladung: 75 kg (165 lbs).
- Maximale Geschwindigkeit: 130 km/h (80 mph).
- Empfohlene Geschwindigkeit bei Beladung: 80 km/h (50 mph).
Lieferumfang und Vorbereitung
Stellen Sie vor der Montage sicher, dass alle erforderlichen Komponenten vorhanden sind. Das Kit umfasst spezifische Gummipolster und Halterungen (identifiziert durch Nummern wie 383, 384, 584, 1010, 1011), die korrekt den Positionen FL (vorne links), FR (vorne rechts), RL (hinten links) und RR (hinten rechts) zugeordnet werden müssen.
Montage des Dachträger-Kits
- Vorbereitung: Identifizieren Sie die korrekten Gummipolster und Halterungen für jede Fahrzeugseite gemäß der Abbildung auf Seite 1.
- Zusammenbau: Verbinden Sie die Halterungen mit dem Foot Pack (Fußsatz). Achten Sie darauf, dass die Teile hörbar einrasten (Click).
- Installation: Platzieren Sie die montierten Trägerfüße an den vorgesehenen Stellen auf dem Fahrzeugdach.
Maße und Positionierung
Für eine korrekte Montage müssen die Träger in einem spezifischen Abstand zueinander und zum Fahrzeugdach positioniert werden. Verwenden Sie die Tabelle auf Seite 2, um die korrekten Werte für X, Y, W und Z zu ermitteln, abhängig von Ihrem verwendeten Thule-Dachträgersystem (z. B. WingBar Evo, Edge, SquareBar Evo).
- Maß X: Abstand der vorderen Träger.
- Maß Y: Abstand der hinteren Träger.
- Maß W: Abstand zwischen den Trägerstangen.
- Maß Z: Abstand der vorderen Stange zur Dachkante.
Herstellerinformationen
Thule Group
Praktische Hilfe
Typische Probleme
Träger sitzt nicht fest oder wackelt
Überprüfen Sie, ob die Halterungen korrekt eingerastet sind (Click-Geräusch) und ob die Gummipolster korrekt positioniert wurden.
Fahrzeugdach beschädigt
Stellen Sie sicher, dass die Gummipolster sauber sind und keine Steinchen oder Schmutz zwischen Polster und Lack liegen.
Vor der Verwendung
- Prüfen Sie, ob alle Teile (383, 384, 584, 1010, 1011) vorhanden sind.
- Reinigen Sie die Montagepunkte am Fahrzeugdach gründlich.
- Stellen Sie sicher, dass das Fahrzeugmodell und Baujahr (TOYOTA Crown Crossover, 23-) übereinstimmen.
- Überprüfen Sie die korrekte Ausrichtung der Trägerfüße (FL, FR, RL, RR).
Technische Daten in der Praxis
- Max. Zuladung 75 kg
- Das Gesamtgewicht der Ladung inklusive Dachträger darf 75 kg nicht überschreiten.
- Max. Geschwindigkeit 130 km/h
- Überschreiten Sie diese Geschwindigkeit nicht, um die Stabilität des Dachträgers zu gewährleisten.
Abbildungen und Diagramme

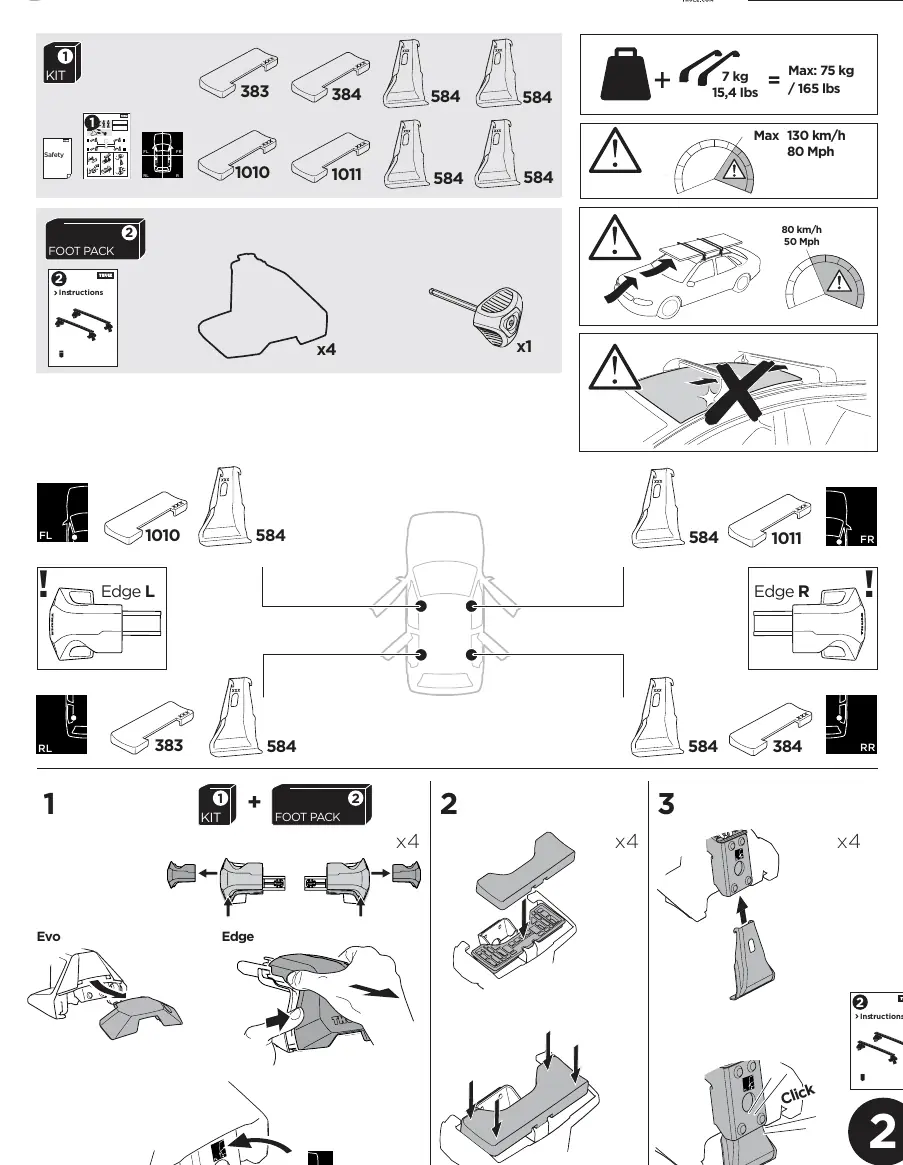

- Die Abbildungen auf Seite 1 zeigen die Zuordnung der spezifischen Gummipolster zu den vier Ecken des Fahrzeugs.
- Die Tabelle auf Seite 2 liefert die exakten Einstellwerte (in mm) für die Positionierung der Trägerfüße basierend auf dem gewählten Thule-System.
Modellkompatibilität
- Dieses Kit ist ausschließlich für den TOYOTA Crown Crossover (4-dr Sedan, 23-) bestimmt.
- Kompatibel mit verschiedenen Thule-Systemen wie WingBar Evo, Edge, WingBar, SquareBar Evo, ProBar Evo und SlideBar Evo.
