Montageanleitung für Thule Kit 187093 BMW 1-Series (F40)
Erfahren Sie, wie Sie das Thule Kit 187093 für den BMW 1-Series (F40) korrekt montieren. Diese Anleitung enthält Schritte zur Vorbereitung, Montage der Befestigungspunkte und Sicherheitshinweise für die Dachlast.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage

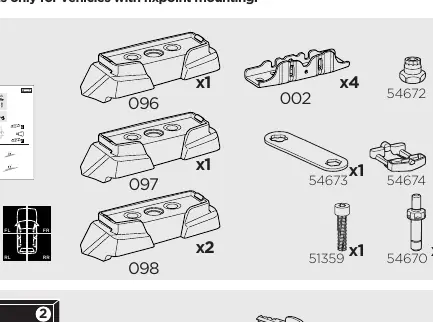

Dieses Kit ist ausschließlich für Fahrzeuge mit Fixpunkt-Montage vorgesehen. Es ist für den BMW 1-Series (F40), 5-Türer Schrägheck (ab Baujahr 2020) konzipiert. Bitte stellen Sie sicher, dass alle im Lieferumfang enthaltenen Teile (096, 097, 098, 002) vorhanden sind, bevor Sie mit der Installation beginnen.
Vorbereitung und Reinigung
Bevor Sie die Dachträgerkomponenten anbringen, müssen die Fixpunkte am Fahrzeugdach gründlich gereinigt werden:
- Reinigen Sie die Fixpunkte am Fahrzeugdach sorgfältig von Schmutz und Ablagerungen.
- Verwenden Sie ein sauberes Tuch, um die Montagebereiche trocken und staubfrei zu wischen.
Montage der Befestigungspunkte
Die Installation erfolgt in mehreren Schritten:
- Bolzenmontage: Setzen Sie die Bolzen in die Fixpunkte am Fahrzeugdach ein. Ziehen Sie diese mit einem Drehmoment von 8 Nm fest.
- Vorbereitung der Fußpakete: Setzen Sie die entsprechenden Komponenten (096, 097, 098, 002) in die Fußpakete ein, bis diese hörbar einrasten.
- Anbringen der Fußpakete: Platzieren Sie die Fußpakete auf den installierten Bolzen am Fahrzeugdach.
- Festziehen: Ziehen Sie die Fußpakete mit dem mitgelieferten Werkzeug mit einem Drehmoment von 4 Nm fest.
Sicherheitshinweise und Grenzwerte
Beachten Sie unbedingt die folgenden Sicherheitsvorgaben für den Betrieb:
- Maximale Zuladung: 75 kg (inklusive Dachträgergewicht).
- Maximale Geschwindigkeit: 130 km/h unter normalen Bedingungen.
- Reduzierte Geschwindigkeit: 80 km/h bei bestimmten Bedingungen (siehe Fahrzeug- oder Dachträgerhandbuch).
- Stellen Sie sicher, dass die Last gleichmäßig verteilt ist und alle Verbindungen fest sitzen.
Herstellerinformationen
Thule Group
Praktische Hilfe
Typische Probleme
Dachträger sitzt nicht fest
Überprüfen Sie, ob die Fußpakete mit dem korrekten Drehmoment von 4 Nm angezogen wurden.
Befestigungspunkte sind verschmutzt
Reinigen Sie die Fixpunkte am Fahrzeugdach gründlich vor der Montage, um eine sichere Verbindung zu gewährleisten.
Vor der Verwendung
- Stellen Sie sicher, dass das Fahrzeug ein BMW 1-Series (F40) 5-Türer ist.
- Prüfen Sie, ob alle Teile (096, 097, 098, 002) vorhanden sind.
- Reinigen Sie die Fixpunkte am Fahrzeugdach.
- Verwenden Sie einen Drehmomentschlüssel für die Bolzen (8 Nm) und Fußpakete (4 Nm).
Technische Daten in der Praxis
- Max. Zuladung
- 75 kg (Gesamtgewicht inklusive Dachträger).
- Max. Geschwindigkeit
- 130 km/h (80 mph) unter normalen Bedingungen.
- Reduzierte Geschwindigkeit
- 80 km/h (50 mph) bei bestimmten Bedingungen.
- Drehmoment Bolzen
- 8 Nm für die Befestigung am Fahrzeugdach.
- Drehmoment Fußpaket
- 4 Nm für die Sicherung der Fußpakete.
Abbildungen und Diagramme
- Die Abbildungen zeigen die Zuordnung der Komponenten 096, 097, 098 und 002 zu den jeweiligen Positionen (FL, FR, RL, RR) am Fahrzeug.
- Die Pfeile in den Diagrammen verdeutlichen die Reinigungsrichtung und die Drehrichtung beim Festziehen der Bolzen.
Modellkompatibilität
- Nur für Fahrzeuge mit Fixpunkt-Montage geeignet.
- Passend für BMW 1-Series (F40), 5-Türer Schrägheck, ab 2020.
