Montageanleitung für Thule Kit 186223 Dachträger-Kit
Detaillierte Montageanleitung für das Thule Kit 186223. Erfahren Sie alles über die Installation auf MG QS 5-Türer SUVs, maximale Traglast von 75 kg und wichtige Sicherheitshinweise für den Betrieb.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Montage des Thule Kit 186223, das speziell für den MG QS 5-Türer SUV (ab Baujahr 2025) entwickelt wurde. Das Kit ist ausschließlich für Fahrzeuge mit bündiger Dachreling geeignet. Beachten Sie unbedingt die maximale Traglast von 75 kg (165 lbs) und die Geschwindigkeitsbeschränkungen.
Sicherheitshinweise und Betrieb
- Maximale Traglast: 75 kg (165 lbs).
- Maximale Geschwindigkeit ohne Last: 130 km/h (80 mph).
- Maximale Geschwindigkeit mit Last: 80 km/h (50 mph).
- Das Kit darf nur auf Fahrzeugen mit bündiger Dachreling verwendet werden.
- Alle Schraubverbindungen müssen mit einem Drehmoment von 4 Nm angezogen werden.
Lieferumfang
Stellen Sie vor der Montage sicher, dass alle Komponenten vorhanden sind:
- 4x Komponente 090
- 4x Komponente 178
- 4x Komponente 022
- Ersatzteil 54201
Montageanleitung
Die Montage erfolgt in Verbindung mit dem Thule Foot Pack. Befolgen Sie diese Schritte:
- Bereiten Sie die Komponenten (Evo oder Edge System) gemäß der Abbildung vor.
- Bringen Sie die Halterung A am Fußsatz an.
- Montieren Sie die Halterung B an der entsprechenden Position.
- Befestigen Sie die Halterung C.
- Ziehen Sie alle Verbindungen mit dem Drehmomentschlüssel auf 4 Nm fest.
- Setzen Sie das System auf die bündige Dachreling des Fahrzeugs auf und sichern Sie es gemäß den Anweisungen.
Herstellerinformationen
Thule Group
Praktische Hilfe
Typische Probleme
Fahrzeug hat keine bündige Dachreling
Dieses Kit ist ausschließlich für Fahrzeuge mit bündiger Dachreling konzipiert. Eine Montage auf anderen Dachtypen ist nicht zulässig.
Unsichere Befestigung
Stellen Sie sicher, dass alle Schrauben mit exakt 4 Nm angezogen wurden. Überprüfen Sie den festen Sitz nach der ersten Fahrt.
Vor der Verwendung
- Prüfen Sie, ob Ihr Fahrzeug ein MG QS 5-Türer SUV ab 2025 ist.
- Stellen Sie sicher, dass das Fahrzeug über eine bündige Dachreling verfügt.
- Verifizieren Sie, dass alle Teile (090, 178, 022) im Lieferumfang enthalten sind.
- Halten Sie einen Drehmomentschlüssel bereit, der auf 4 Nm eingestellt werden kann.
Technische Daten in der Praxis
- Max. Traglast: 75 kg
- Das Gesamtgewicht der Ladung inklusive Dachträger darf 75 kg nicht überschreiten.
- Max. Geschwindigkeit (mit Last): 80 km/h
- Bei beladenem Dachträger darf die Geschwindigkeit 80 km/h nicht überschreiten.
- Drehmoment: 4 Nm
- Die Schrauben müssen mit diesem spezifischen Drehmoment angezogen werden, um Stabilität zu gewährleisten und Schäden zu vermeiden.
Abbildungen und Diagramme

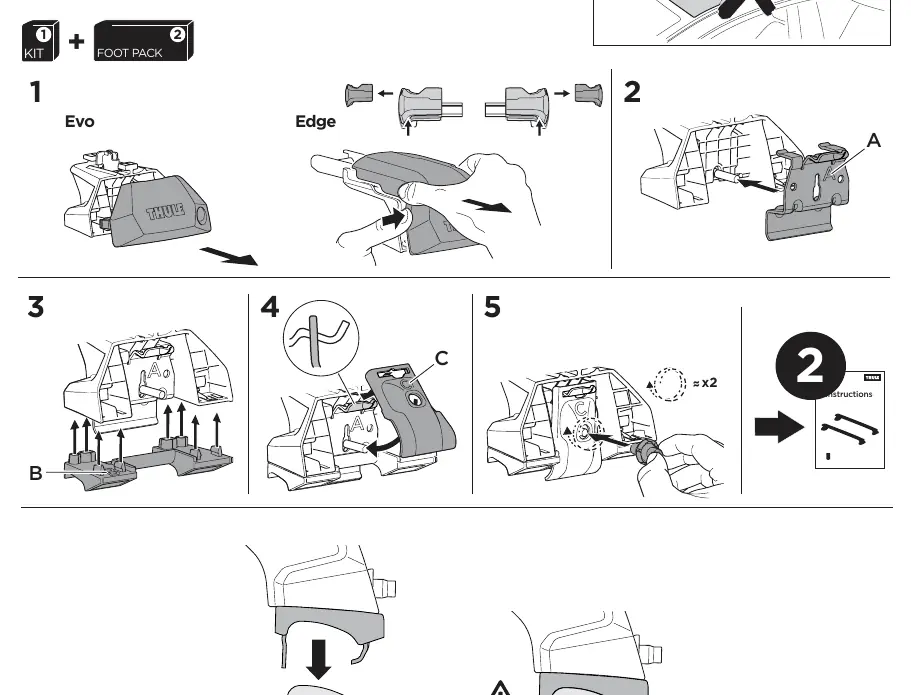

- Die Abbildungen zeigen die Montage der Halterungen A, B und C an den Fußsatz.
- Die Pfeile verdeutlichen die Einbaurichtung der Komponenten in das Evo- oder Edge-System.
Modellkompatibilität
- Nur für MG QS, 5-Türer SUV, ab 2025.
- Nur für Fahrzeuge mit bündiger Dachreling.
