Schnellstartanleitung für Fronius iWave 190i / 230i Schweißgerät
Diese Schnellstartanleitung führt Sie durch die Montage, den Anschluss und die Inbetriebnahme Ihres Fronius iWave 190i / 230i Schweißsystems. Erfahren Sie, wie Sie das Gerät sicher aufbauen, Gasflaschen anschließen und die Stromversorgung...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dies ist eine Schnellstartanleitung für die Montage und Inbetriebnahme der gasgekühlten Schweißsysteme Fronius iWave 190i und 230i. S. 1
Wichtigste Schritte
- Montage des Geräts auf den Transportwagen mittels TX25-Werkzeug. S. 3, 4
- Anschluss der Gasflasche (max. 20L) und Einstellung des Drucks (max. 5 bar). S. 4, 6
Erste Inbetriebnahme
- Gerät montieren, Gasflasche anschließen, Brenner anschließen, Strom anschließen. S. 3, 4, 5, 6
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Gasdruck | 5 bar (72 psi) | Maximal zulässiger Druck am Druckminderer. | S. 6 |
| Max. Gasflaschengröße | 20L | Maximale Kapazität der Gasflasche für den Transportwagen. | S. 4 |
Wo es im PDF steht
- Anschlüsse S. 5, 6
- Inbetriebnahme S. 6, 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Schnellstartanleitung dient der schnellen Inbetriebnahme des Fronius iWave 190i / 230i Schweißsystems. Vor der Arbeit mit dem Gerät müssen zwingend alle beiliegenden und online verfügbaren Dokumente gelesen und verstanden werden, um einen sicheren Betrieb zu gewährleisten.
Montage des Schweißgeräts
Die Montage erfordert ein Werkzeug vom Typ TX25. Befolgen Sie die Schritte 1 bis 7, um das Schweißgerät sicher auf dem Transportwagen zu montieren:
- Positionieren Sie das Gerät auf dem Wagen.
- Verwenden Sie die mitgelieferten Schrauben und das TX25-Werkzeug zur Befestigung.
- Stellen Sie sicher, dass alle Verbindungen fest sitzen und das Gerät stabil steht.
Installation der Gasflasche
Für den Betrieb ist eine Gasflasche erforderlich:
- Maximale Größe der Gasflasche: 20 Liter.
- Sichern Sie die Gasflasche auf dem dafür vorgesehenen Platz am Transportwagen.
- Verbinden Sie den Druckminderer mit der Gasflasche.
Anschlüsse und Inbetriebnahme
Nach der mechanischen Montage folgen die elektrischen und gastechnischen Anschlüsse:

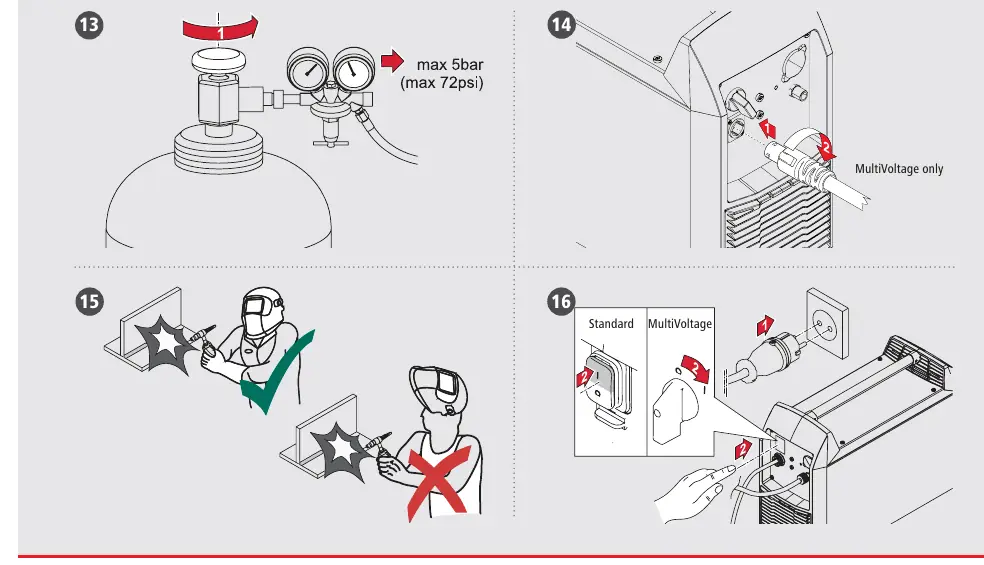

- Gasanschluss: Verbinden Sie den Schlauch vom Druckminderer mit dem Gerät. Der maximale Gasdruck darf 5 bar (72 psi) nicht überschreiten.
- Brenneranschluss: Schließen Sie den Schweißbrenner an die entsprechende Buchse am Gerät an. Achten Sie auf die korrekte Einrastung.
- Stromanschluss: Je nach Modell (Standard oder MultiVoltage) schließen Sie das Gerät an die Stromversorgung an.
Schweißbetrieb
Nach dem Anschluss ist das Gerät betriebsbereit:
- Der Brenner kann um 360 Grad gedreht werden, um eine optimale Arbeitsposition zu erreichen.
- Tragen Sie beim Schweißen immer die vorgeschriebene Schutzausrüstung.
Praktische Hilfe
Typische Probleme
Gasdruck zu hoch
Der Druck am Druckminderer darf maximal 5 bar (72 psi) betragen.
Falscher Stromanschluss
Prüfen Sie, ob Ihr Gerät ein Standard- oder MultiVoltage-Modell ist, und verwenden Sie den entsprechenden Netzanschluss.
Vor der Verwendung
- Lesen Sie alle beiliegenden und online verfügbaren Dokumente.
- Stellen Sie sicher, dass ein TX25-Werkzeug für die Montage bereitliegt.
- Prüfen Sie, ob die Gasflasche maximal 20 Liter fasst.
- Überprüfen Sie die Stromversorgung (Standard vs. MultiVoltage).
Technische Daten in der Praxis
- Max. Gasdruck
- 5 bar (72 psi) - darf nicht überschritten werden.
- Max. Gasflaschengröße
- 20 Liter - für die Montage auf dem Transportwagen.
Abbildungen und Diagramme

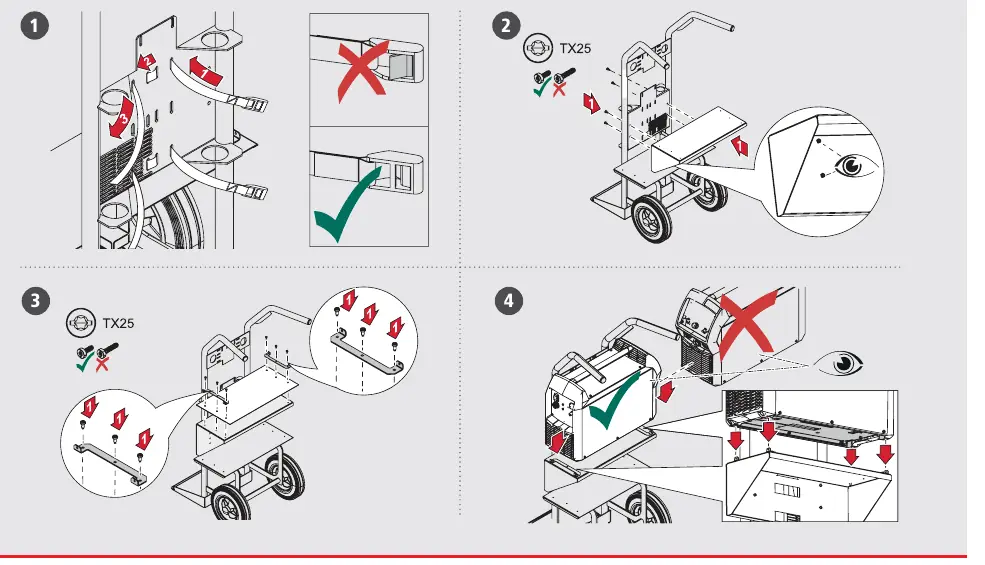

- Schritte 1-4: Montage des Schweißgeräts auf den Transportwagen.
- Schritte 5-7: Sicherung des Geräts mit Schrauben.

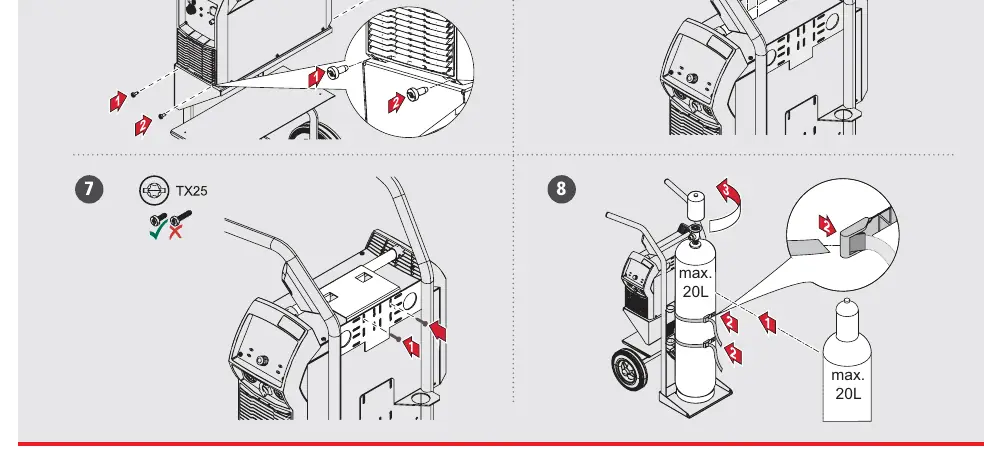

- Schritt 8: Installation der Gasflasche.
- Schritte 9-10: Anschluss der Gasleitung.

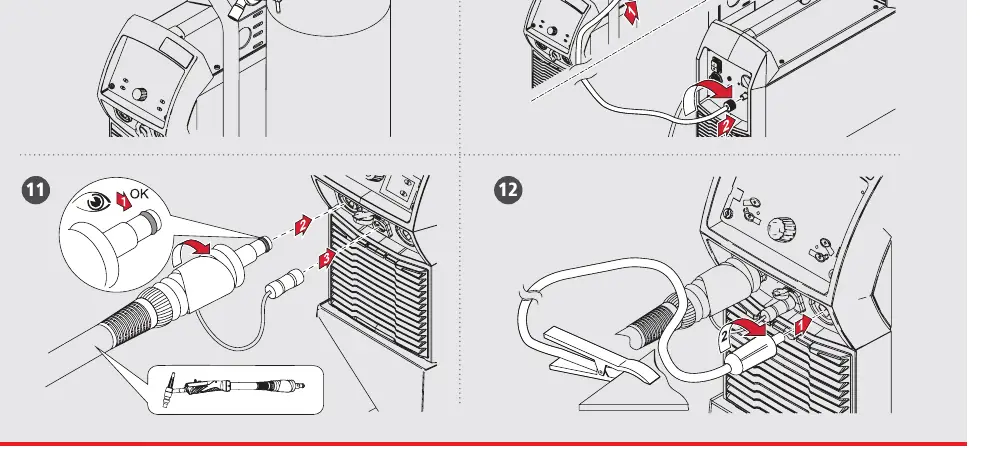

- Schritte 11-12: Anschluss des Schweißbrenners.
Modellkompatibilität
- Das Gerät ist in einer Standard- und einer MultiVoltage-Variante erhältlich.
- Die Anleitung gilt für die gasgekühlten Modelle iWave 190i und iWave 230i.
