Bedienungsanleitung für Fronius Selectiva 1020E - 2040E Batterieladegerät

Vollständige Bedienungsanleitung für die Fronius Selectiva Batterieladegeräte (1020E bis 2040E). Diese Anleitung enthält wichtige Informationen zu Sicherheit, Installation, Ladevorgängen, Fehlerbehebung und technischen Daten.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Diese Bedienungsanleitung enthält Anweisungen für die Inbetriebnahme, Bedienung, Einrichtung und Fehlerbehebung der Fronius Selectiva Batterieladegeräte. S. 1, 3, 18, 20

Wichtigste Schritte

Ladevorgang starten S. 18
Ladevorgang beenden S. 19
Setup-Menü aufrufen S. 20

Erste Inbetriebnahme

Vorbereitung S. 11, 18

Probleme und Lösungen

Gerät schaltet während des Ladens ab

Umgebungstemperatur zu hoch. Gerät abkühlen lassen.

S. 22

Batteriefehler

Batterie prüfen und ggf. ersetzen.

S. 22

Fehlercodes

Code	Bedeutung	Maßnahme	Seiten
Ready blinkt, Error blinkt	Netzfehler (Netzspannung außerhalb des Toleranzbereichs)	Netzbedingungen prüfen.	S. 21
Ready leuchtet, Error blinkt	Kurzschluss am Ladekabel oder Ladestecker	Ladekabel, Kontakte und Batteriepole prüfen.	S. 21
Ready leuchtet, Error leuchtet	Verpolung der Ladekabel	Batteriepole korrekt anschließen.	S. 21

Technische Daten

Parameter	Wert	Hinweis	Seiten
Netzspannung	~230 V AV	Zulässige Eingangsspannung	S. 23
Wirkungsgrad	max. 96 %	Effizienz des Ladegeräts	S. 23
Betriebstemperatur	-20 °C bis +40 °C	Zulässiger Temperaturbereich für den Betrieb	S. 23
Schutzart	IP 40	Schutz gegen Fremdkörper	S. 23

Wo es im PDF steht

Sicherheitshinweise S. 4, 5, 6, 7
Installation S. 15, 16, 17
Ladevorgang S. 18, 19
Fehlerbehebung S. 21, 22
Technische Daten S. 23, 24

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 9

Seite 13

Seite 14

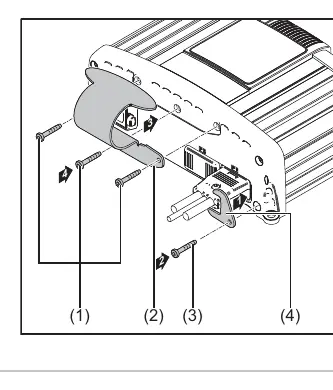

Seite 15

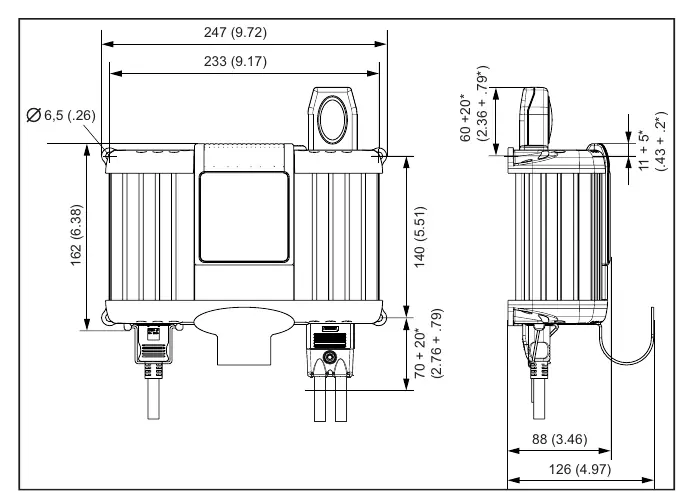

Seite 17

Wichtige Informationen aus der Anleitung

Dieses Dokument ist die offizielle Bedienungsanleitung für die Fronius Selectiva Batterieladegeräte der E-Serie (1020E bis 2040E). Es ist für qualifiziertes Personal bestimmt, das mit der Inbetriebnahme, Bedienung und Wartung betraut ist. Vor der Verwendung müssen alle Sicherheitshinweise gelesen und verstanden werden. Das Gerät ist ausschließlich für das Laden von Nass-, AGM- und Gel-Batterien konzipiert.

Sicherheitshinweise

Gefahren durch Strom: Berühren Sie keine spannungsführenden Teile. Stellen Sie sicher, dass der Netzanschluss ordnungsgemäß geerdet ist.
Gase und Dämpfe: Während des Ladevorgangs können explosive Gase entstehen. Laden Sie nur in gut belüfteten Bereichen. Halten Sie einen Abstand von mindestens 0,5 m zwischen Batterie und Ladegerät ein.
Batteriehandhabung: Batterien enthalten Säure. Tragen Sie Schutzbrille und Schutzkleidung.
Schutzvorrichtungen: Schutzeinrichtungen dürfen niemals umgangen oder deaktiviert werden.

Installation

Das Ladegerät kann auf einer festen Unterlage oder in einem Schaltschrank installiert werden. Bei der Installation in geschlossenen Bereichen ist eine Zwangslüftung erforderlich, um eine ausreichende Wärmeabfuhr zu gewährleisten. Ein Freiraum von 10 cm um das Gerät ist einzuhalten.

Ladevorgang

Netzkabel an das Ladegerät anschließen und mit dem Netz verbinden.
Das Gerät befindet sich im Standby-Modus (Bereitschaftsanzeige leuchtet).
Wählen Sie die passende Kennlinie gemäß der zu ladenden Batterie.
Schließen Sie das rote Ladekabel an den Pluspol (+) und das schwarze Kabel an den Minuspol (-) der Batterie an.
Der Ladevorgang startet nach ca. 2 Sekunden automatisch.
Nach Abschluss des Ladevorgangs schaltet das Gerät automatisch in die Erhaltungsladung.

Setup-Menü

Um die Kennlinie auszuwählen, darf kein Ladekabel an die Batterie angeschlossen sein. Halten Sie die Start/Stop-Taste für ca. 10 Sekunden gedrückt, um in das Setup-Menü zu gelangen. Die Bereitschaftsanzeige erlischt, und das Gerät zeigt den aktuellen Modus an. Mit der Start/Stop-Taste kann die Kennlinie ausgewählt werden.

Fehlerbehebung

Das Gerät verfügt über eine Fehleranzeige. Blinkende oder leuchtende LEDs in Kombination mit der Ready-Anzeige geben Aufschluss über den Fehlerstatus, wie z.B. Netzfehler, Kurzschluss, Verpolung oder Übertemperatur.

Wartung und Pflege

Überprüfen Sie vor jedem Gebrauch Netzkabel, Ladekabel und Anschlüsse auf Beschädigungen. Reinigen Sie das Gehäuse nur mit einem weichen Tuch und lösungsmittelfreien Reinigungsmitteln. Wartungs- und Reparaturarbeiten dürfen nur von autorisiertem Fachpersonal durchgeführt werden.

Praktische Hilfe

Typische Probleme

Ready-Anzeige blinkt, Fehler-Anzeige blinkt

Netzfehler: Netzspannung liegt außerhalb des Toleranzbereichs. Netzbedingungen prüfen.

Ready-Anzeige leuchtet, Fehler-Anzeige blinkt

Kurzschluss am Ladestecker oder Ladekabel. Ladekabel, Kontakte und Batteriepole überprüfen.

Ready-Anzeige leuchtet, Fehler-Anzeige leuchtet

Verpolung der Ladekabel. Batteriepole korrekt anschließen.

Ladegerät schaltet während des Ladens ab

Umgebungstemperatur zu hoch. Gerät abkühlen lassen. Wenn das Problem bestehen bleibt, Werkstatt aufsuchen.

Vor der Verwendung

Prüfen Sie, ob die Ladespannung des Geräts mit der Batteriespannung übereinstimmt.
Stellen Sie sicher, dass die Batterie voll funktionsfähig ist.
Überprüfen Sie Netzkabel und Ladekabel auf Beschädigungen.
Sorgen Sie für eine ausreichende Belüftung des Ladebereichs.
Stellen Sie sicher, dass der Netzanschluss ordnungsgemäß geerdet ist.

Technische Daten in der Praxis

Mains voltage: Erforderliche Netzspannung (~230 V AC, +/- 15%).
Safety class: Schutzklasse I.
Protection class: IP 40 (Schutz gegen feste Fremdkörper).
Operating temperature: -20 °C bis +40 °C (ab 30 °C Leistungsreduzierung).

Abbildungen und Diagramme

Bedienfeld: Zeigt Ladezustand (25-100%), Bereitschaftsanzeige und Fehlermeldungen.

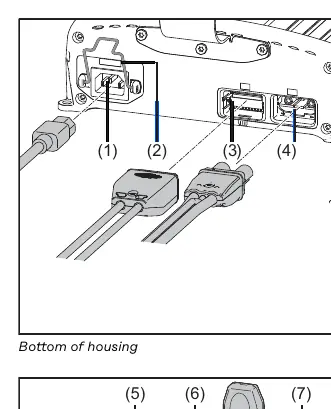

Anschlüsse: AC-Eingang, I/O-Port, Ladekabelanschluss, USB-Update-Port.

Modellkompatibilität

Geeignet für Nassbatterien, AGM-Batterien und Gel-Batterien.
Nicht für Primärzellen oder nicht wiederaufladbare Batterien geeignet.
