Installationsanleitung für Geberit CleanLine20 Duschrinne
Detaillierte Installationsanleitung für die Geberit CleanLine20 Duschrinne. Erfahren Sie, wie Sie die Duschrinne korrekt zuschneiden, einbauen, abdichten und warten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Geberit CleanLine20 Duschrinne wird durch Zuschneiden auf die passende Länge, Einsetzen in den Boden, Abdichten mit 0-1% Gefälle und anschließendes Verfliesen mit 4-8 mm Fugenabstand installiert. S. 2, 3, 4
Wichtigste Schritte
- Zuschneiden der Duschrinne S. 3, 5
- Abdichten der Fugen S. 4, 6
Wartung und Reset
- Entnahme der Abdeckung zur Reinigung S. 7
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Gefälle | 0-1% | Erforderliches Gefälle für den Wasserabfluss. | S. 4, 7 |
| Fugenabstand | 4-8 mm | Abstand zwischen Fliese und Duschrinne. | S. 4, 6 |
Wo es im PDF steht
- Installationsvarianten S. 2
- Zuschnitt S. 3, 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die fachgerechte Installation der Geberit CleanLine20 Duschrinne. Die Installation erfordert präzises Arbeiten, insbesondere beim Zuschnitt und der Abdichtung, um eine einwandfreie Funktion und Dichtigkeit zu gewährleisten. Es werden zwei Installationsvarianten (A und B) angeboten, die je nach baulicher Gegebenheit gewählt werden müssen.
Vorbereitung und Zuschnitt
Vor der Montage muss die Duschrinne auf die erforderliche Länge zugeschnitten werden:
- Messen Sie die benötigte Länge (L) genau aus.
- Kürzen Sie das Profil der Duschrinne entsprechend.
- Achten Sie darauf, dass die Schnittkanten sauber sind.
- Bei der CleanLine20 ist nach dem Zuschnitt ggf. ein zusätzlicher Arbeitsschritt für das Endstück erforderlich (siehe Abbildungen).

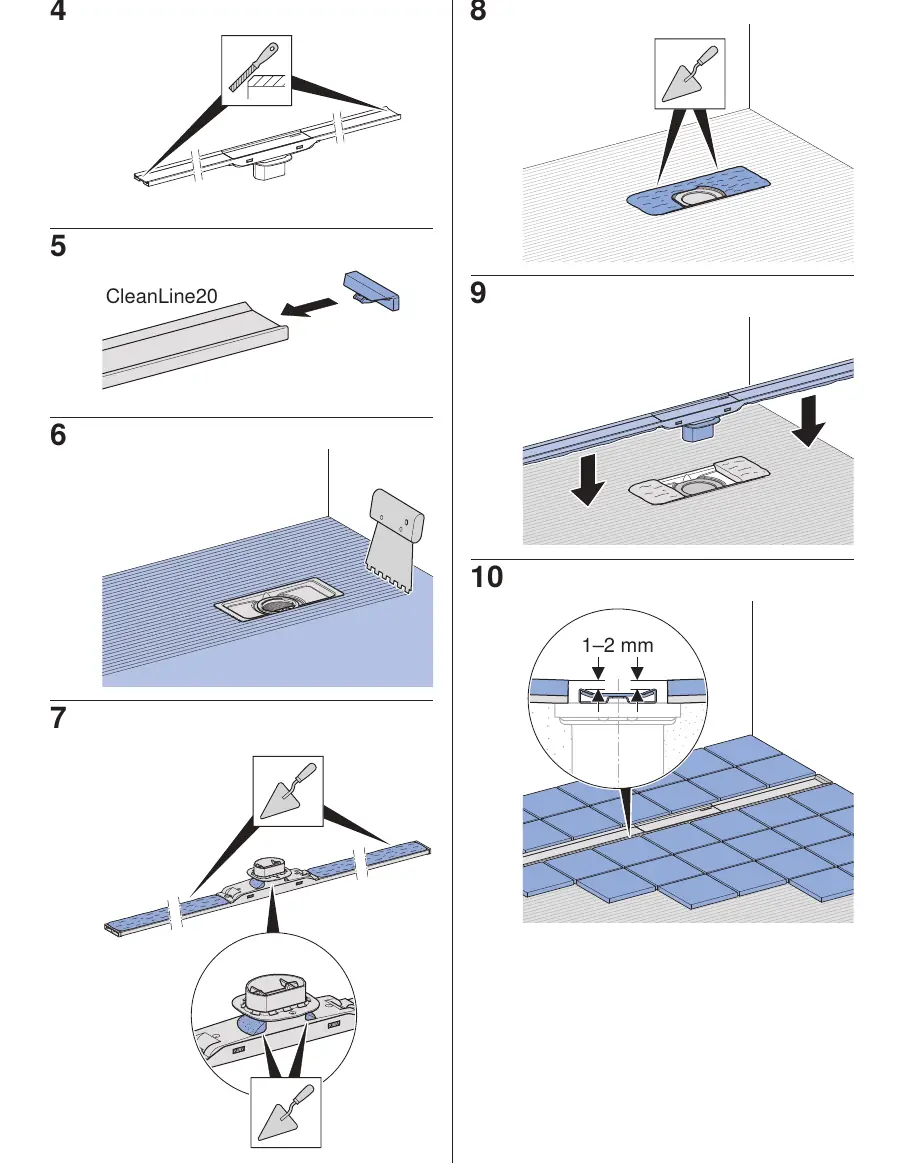

Montage der Duschrinne
Die Montage erfolgt in mehreren Schritten:
- Vorbereitung: Stellen Sie sicher, dass der Untergrund eben ist.
- Einbau: Setzen Sie die Duschrinne in die vorgesehene Position ein.
- Abdichtung: Achten Sie auf ein Gefälle von 0-1%, um einen optimalen Wasserabfluss zu gewährleisten.
- Fliesenarbeiten: Verlegen Sie die Fliesen bis an die Duschrinne heran.

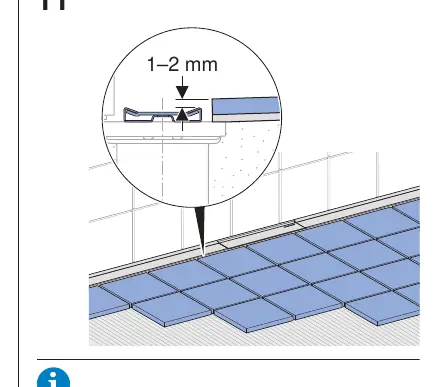

- Fugen: Halten Sie einen Fugenabstand von 4-8 mm ein und dichten Sie diesen fachgerecht mit Silikon ab.
Wartung und Reinigung
Die Geberit CleanLine20 Duschrinne ist wartungsfreundlich konzipiert:
- Die Abdeckung kann zur Reinigung einfach entnommen werden.
- Heben Sie die Abdeckung an, um den darunterliegenden Bereich zu reinigen.
- Setzen Sie die Abdeckung nach der Reinigung wieder korrekt ein.
Praktische Hilfe
Typische Probleme
Duschrinne ist zu lang für den Einbauort
Messen Sie die benötigte Länge genau aus und kürzen Sie das Profil der Duschrinne entsprechend der Anleitung.
Wasser fließt nicht optimal ab
Überprüfen Sie, ob das Gefälle korrekt eingehalten wurde (0-1%).
Vor der Verwendung
- Prüfen Sie, ob die Duschrinne auf die richtige Länge zugeschnitten wurde.
- Stellen Sie sicher, dass das Gefälle zwischen 0% und 1% liegt.
- Verwenden Sie für die Fugenabdichtung geeignetes Silikon.
- Achten Sie auf den korrekten Fugenabstand von 4-8 mm.
Technische Daten in der Praxis
- Fugenabstand
- 4-8 mm Abstand zwischen Fliese und Duschrinne.
Abbildungen und Diagramme
- Variante A: Standard-Installationsmethode.
- Variante B: Alternative Installationsmethode für spezifische bauliche Gegebenheiten.
Modellkompatibilität
- Nur für Geberit CleanLine20 Duschrinne geeignet.
