Installationsanleitung für Geberit Duschrinne CleanLine
Detaillierte Installationsanleitung für die Geberit Duschrinne CleanLine. Erfahren Sie, wie Sie die Duschrinne korrekt montieren und warten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die fachgerechte Installation und Wartung der Geberit Duschrinne CleanLine. Sie enthält spezifische Montageschritte für drei verschiedene Einbausituationen (A, B, C) sowie Anweisungen zur Reinigung der Abdeckung. S. 2, 10
Wichtigste Schritte
- Wählen Sie die passende Installationsvariante (A, B oder C) basierend auf Ihrer baulichen Situation. S. 2
- Entfernen Sie die Abdeckung zur Reinigung, indem Sie diese vorsichtig aus der Halterung hebeln. S. 10
Probleme und Lösungen
Reinigung der Duschrinne
Abdeckung abnehmen, Siphon reinigen, Abdeckung wieder einsetzen.
S. 10Wartung und Reset
- Regelmäßige Reinigung des Siphons und der Abdeckung wird empfohlen. S. 10
Wo es im PDF steht
- Einbauvarianten S. 2
- Montageanleitung S. 3, 4, 5, 6
- Wartung und Reinigung S. 10, 11
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Die Geberit Duschrinne CleanLine erfordert eine fachgerechte Installation. Das Dokument unterscheidet zwischen drei verschiedenen Einbausituationen (A, B, C), die je nach baulicher Gegebenheit gewählt werden müssen. Es ist essenziell, die für Ihre spezifische Einbausituation zutreffende Variante zu identifizieren, bevor mit der Montage begonnen wird.
Montage
Die Montage erfolgt in mehreren Schritten, die je nach gewählter Variante (A, B oder C) variieren können:
- Vorbereitung: Bestimmen Sie die Einbausituation und wählen Sie die entsprechende Montageanleitung.
- Einbau: Positionieren Sie die Duschrinne gemäß den baulichen Vorgaben. Achten Sie dabei besonders auf die korrekte Abdichtung und das notwendige Gefälle des Bodens zum Ablauf hin, um einen reibungslosen Wasserabfluss zu gewährleisten.
- Fliesenarbeiten: Die Fliesen müssen bündig an die Duschrinne anschließen. Achten Sie auf die korrekte Fugenbreite und Abdichtung zwischen Fliese und Rinne.
Reinigung und Wartung

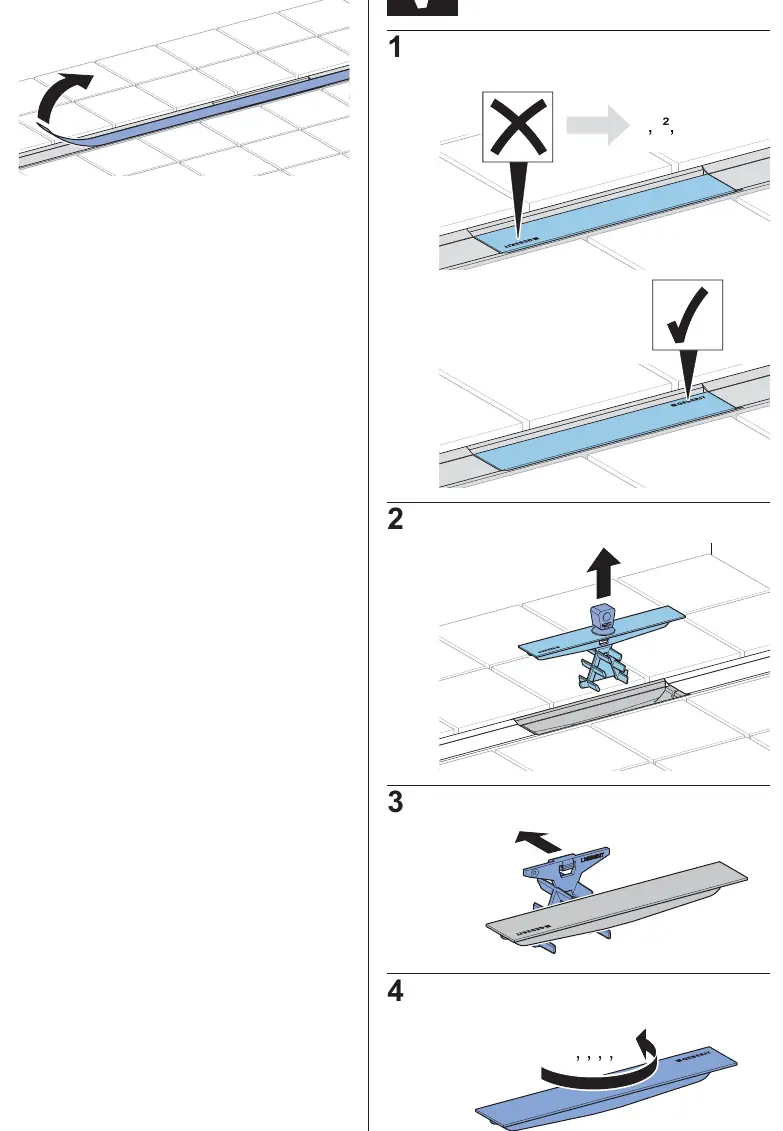

Die Abdeckung der Duschrinne ist so konzipiert, dass sie für Reinigungszwecke einfach entnommen werden kann. Hebeln Sie die Abdeckung vorsichtig aus der Halterung, um den darunterliegenden Bereich und den Siphon zu reinigen. Setzen Sie die Abdeckung nach der Reinigung wieder korrekt ein, bis sie hörbar einrastet.
Praktische Hilfe
Typische Probleme
Wasser läuft nicht richtig ab
Entfernen Sie die Abdeckung der Duschrinne und reinigen Sie den Siphon sowie den Bereich unter der Abdeckung von Haaren und Ablagerungen.
Abdeckung lässt sich nicht entfernen
Hebeln Sie die Abdeckung vorsichtig mit einem geeigneten, nicht scharfen Werkzeug an einer der Seiten an.
Vor der Verwendung
- Identifizieren Sie die korrekte Einbausituation (A, B oder C).
- Stellen Sie sicher, dass das Gefälle des Bodens zum Ablauf hin korrekt ausgeführt ist.
- Prüfen Sie die Dichtigkeit der Anschlüsse vor dem Verfliesen.
- Stellen Sie sicher, dass die Abdeckung nach der Montage korrekt sitzt.
Abbildungen und Diagramme

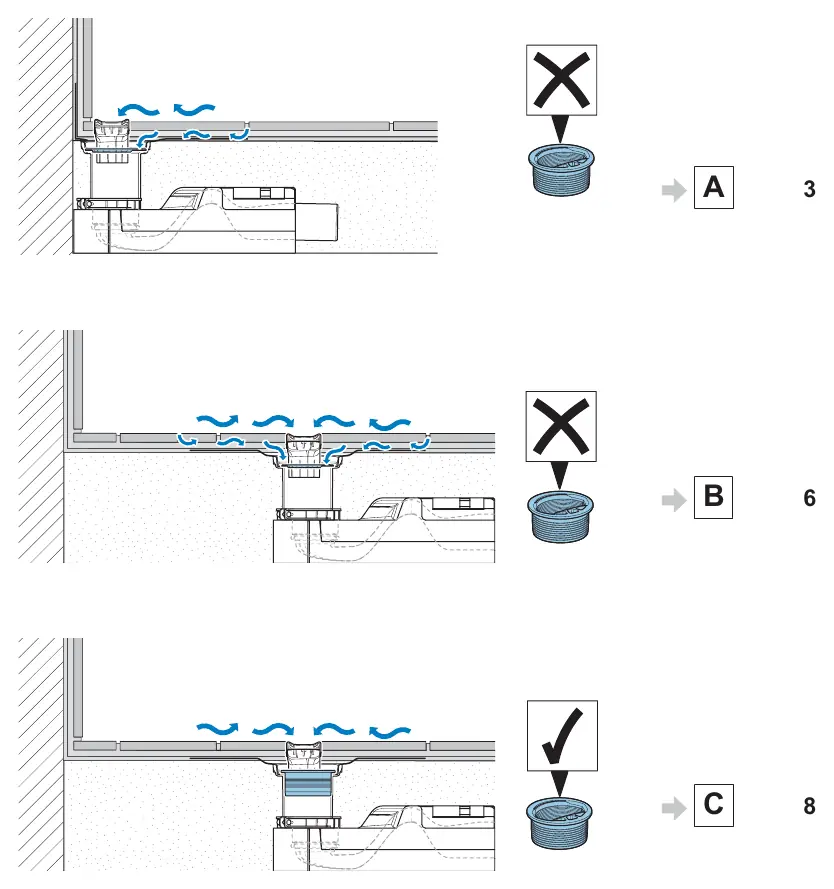

- Variante A: Einbau direkt an der Wand.
- Variante B: Einbau im Bodenbereich.
- Variante C: Einbau mit spezifischem Anschlussstück.
Modellkompatibilität
- Die Installation muss gemäß den lokalen Bauvorschriften und den spezifischen Anweisungen für die gewählte Variante (A, B, C) erfolgen.
