Installationsanleitung für Hansgrohe RainSelect Unterputz-Armatur

Detaillierte Installationsanleitung für Hansgrohe RainSelect Unterputz-Armaturen. Enthält wichtige Sicherheitshinweise, technische Daten, Montageschritte für verschiedene Wandtypen und Wartungshinweise.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Hansgrohe RainSelect Unterputz-Armatur muss so installiert werden, dass der G 3/4 Anschluss nach unten zeigt. Die Dichtmanschette darf nicht heiß verklebt werden. S. 2, 3

Wichtigste Schritte

  • Grundkörper einbauen S. 2, 3
  • Leitungen spülen S. 22

Probleme und Lösungen

Druckunterschiede

Druckunterschiede zwischen Kalt- und Warmwasseranschlüssen ausgleichen.

S. 2, 3

Technische Daten

Parameter Wert Hinweis Seiten
Max. Betriebsdruck 1 MPa Maximaler Betriebsdruck S. 2, 3
Max. Wassertemperatur 60°C Maximale Heißwassertemperatur S. 2, 3

Wo es im PDF steht

  • Montagebeispiele S. 20
  • Installationsschritte S. 21
  • Ersatzteile S. 34
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Montagebeispiele für den Grundkörper Seite 20 Installationsschritte 2a, 2b, 2c Seite 21 Spülen der Leitungen Seite 22 Explosionszeichnung der Serviceteile Seite 34

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die fachgerechte Installation der Hansgrohe RainSelect Unterputz-Armaturen. Vor der Montage ist das Produkt auf Transportschäden zu prüfen. Tragen Sie während der Montage Handschuhe, um Quetsch- und Schnittverletzungen zu vermeiden. Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen müssen ausgeglichen werden.

Montagehinweise

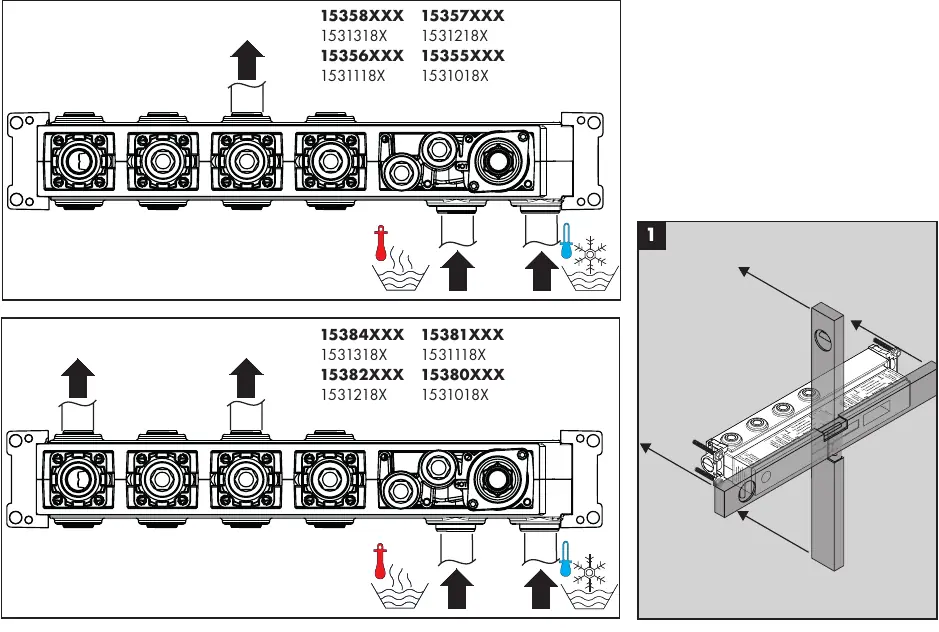

Montagebeispiele für den Grundkörper
Montagebeispiele für den Grundkörper

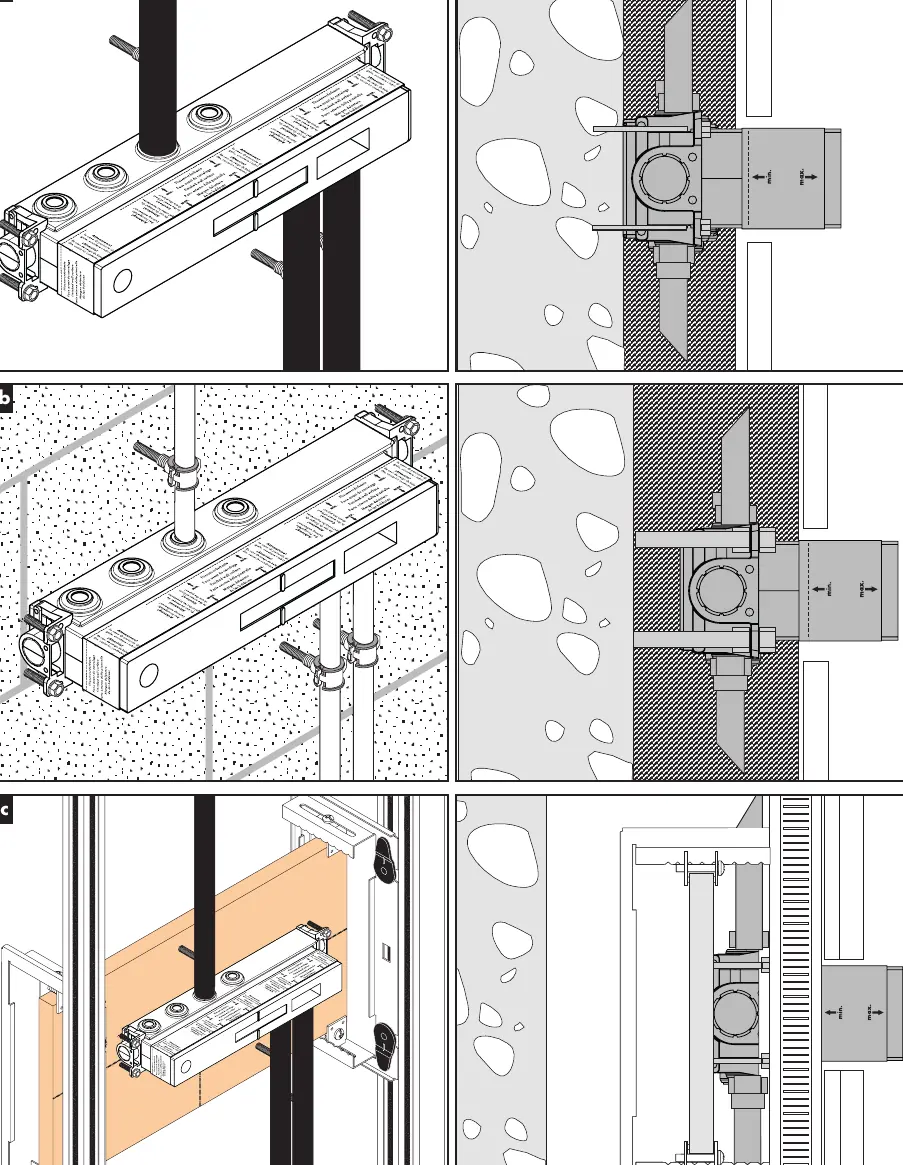

Installationsschritte 2a, 2b, 2c
Installationsschritte 2a, 2b, 2c

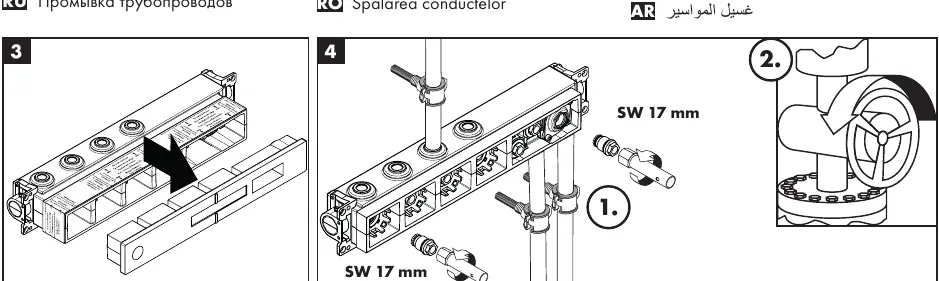

Spülen der Leitungen
Spülen der Leitungen
  • Der Grundkörper muss so eingebaut werden, dass der G 3/4 Anschluss nach unten zeigt.
  • Die Dichtmanschette darf nicht heiß verklebt werden.
  • In bestimmten Bereichen ist eine Wandverstärkung erforderlich.
  • Die Installationsmaße sind für eine Körpergröße von ca. 1800 mm ausgelegt und können bei Bedarf angepasst werden.
  • Die Leitungen und die Armatur müssen nach den gültigen Normen montiert, gespült und geprüft werden.

Technische Daten

  • Betriebsdruck: max. 1 MPa
  • Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
  • Heißwassertemperatur: max. 60°C
  • Durchflussleistung bei 0,3 MPa: max. 38 l/min
  • Anschlüsse: Kalt rechts, Warm links
  • Thermische Desinfektion: 70°C / 4 min

Wartung und Sicherheit

Verwenden Sie kein essigsäurehaltiges Silikon. Das Produkt ist ausschließlich für Trinkwasser konzipiert. Achten Sie bei der Installation mit einer Pumpe darauf, dass diese über eine Negative-Head-Schaltung verfügt.

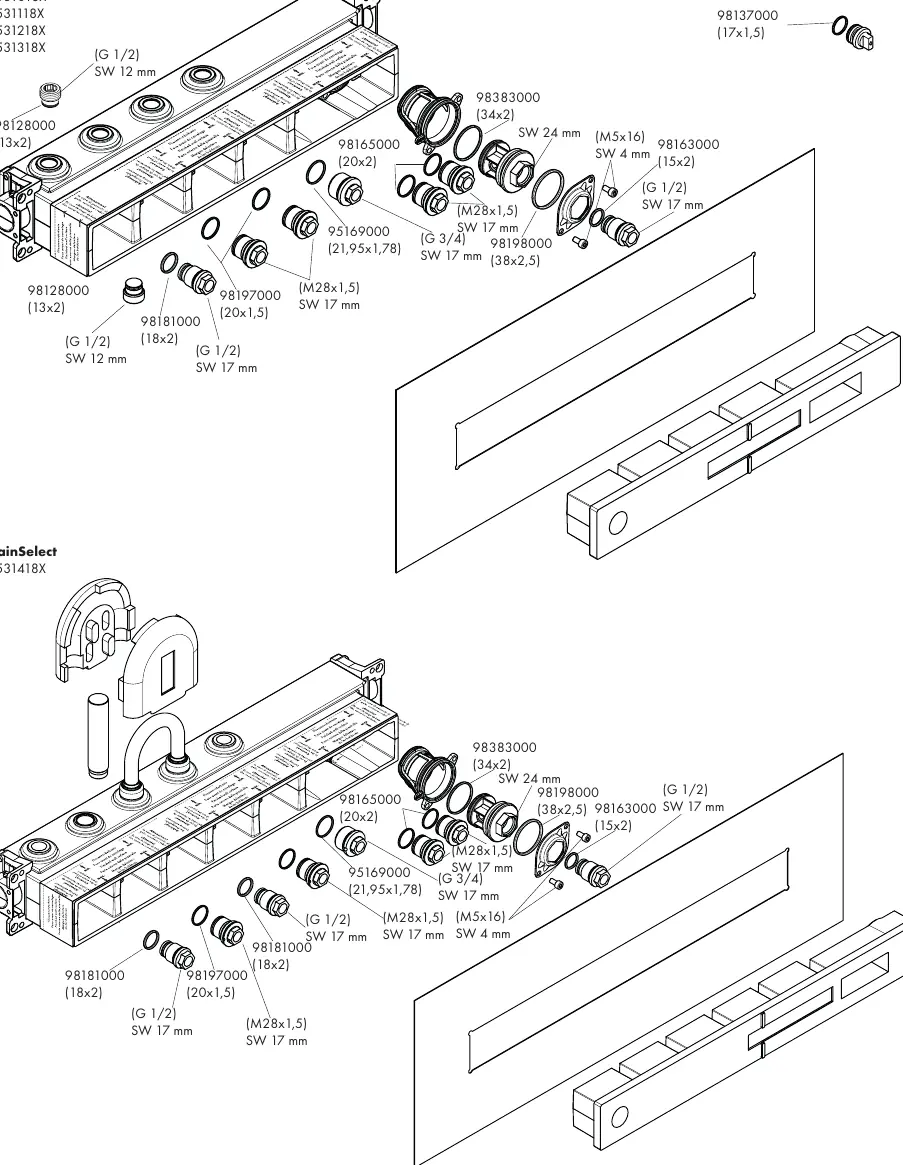

Explosionszeichnung der Serviceteile
Explosionszeichnung der Serviceteile

Herstellerinformationen

hansgrohe SE

Markenprofil
Herstellerwebsite https://www.hansgrohe.com Support https://www.hansgrohe.com/de/service Herstellerhandbücher https://www.hansgrohe.com/de/service

Praktische Hilfe

Typische Probleme

Große Druckunterschiede zwischen Kalt- und Warmwasser

Druckunterschiede müssen ausgeglichen werden.

Dichtmanschette beschädigt

Die Dichtmanschette darf nicht heiß verklebt werden.

Pumpe funktioniert nicht

Bei Verwendung einer Pumpe ist eine Negative-Head-Schaltung erforderlich.

Vor der Verwendung

  • Produkt auf Transportschäden prüfen
  • Handschuhe tragen
  • Wandverstärkung im Duschbereich prüfen
  • Leitungen gemäß Norm spülen
  • Druckverhältnisse prüfen
