Treppenlicht-Zeitschalter Finder 14.61-P Bedienungsanleitung

Wichtige Informationen aus der Anleitung

Der Finder 14.61-P ist ein multifunktionaler Treppenlicht-Zeitschalter mit Push-in-Anschlusstechnik. Dieses Dokument beschreibt die korrekte Installation, die Verdrahtung für 3- und 4-Leiter-Systeme sowie die verschiedenen Betriebsmodi. Beachten Sie, dass die N-Leiter-Zuführung zur Last direkt von der Stromversorgung erfolgen muss und nicht über das Gerät geführt werden darf.

Produktbeschreibung

Das Gerät verfügt über ein Bedienfeld mit folgenden Elementen:

• A: Drehschalter zur Funktionswahl
• B: Zeiteinstellung
• C: LED-Statusanzeige

Installation und Verdrahtung

Die N- und 3-Anschlüsse sind doppelt ausgeführt, was eine Verdrahtung von oben oder unten ermöglicht. Die Abisolierlänge für die Leiter beträgt 10 mm.

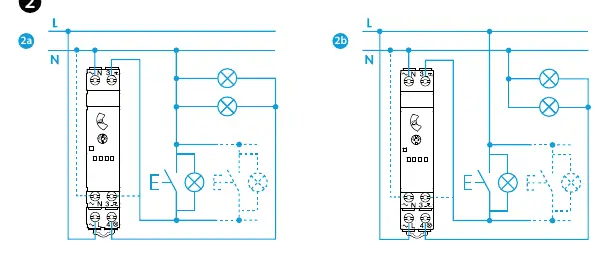

Anschlussvarianten

• 3-Leiter-Anschluss (2a): Der Taster ist mit dem N-Leiter verbunden.
• 4-Leiter-Anschluss (2b): Der Taster ist mit dem L-Leiter verbunden.

Wichtig: Stellen Sie sicher, dass die N-Zuleitung zur Last direkt von der Spannungsquelle kommt und nicht durch das Gerät geschleift wird.

Funktionen

Der Zeitschalter bietet drei Hauptfunktionen:

• 4a: Impulsgesteuerter Schalter mit Abschaltvorwarnung + Wartungsbeleuchtung: Durch Drücken der Taste für mindestens 5 Sekunden schaltet der Ausgangskontakt für 60 Minuten ein (ideal für Reinigungsarbeiten). Diese Zeit kann durch erneutes Drücken (≥5s) vorzeitig beendet werden.
• 4b: Dauer-EIN: Der Ausgang bleibt dauerhaft eingeschaltet.
• 4c: Treppenlicht-Zeitschalter: Durch Drücken der Taste schließt der Ausgangskontakt und die eingestellte Zeit beginnt zu laufen. Ein erneutes Drücken während der Laufzeit startet den Timer neu. Nach Ablauf der Zeit öffnet der Kontakt.

Technische Daten

• Nennspannung: 230 V AC (50/60 Hz)
• Spannungsbereich: 184 bis 253 V AC
• Kontakt: 1 Schließer (10 A, 230 V AC)
• Zeitbereich: 0,5 bis 20 Minuten
• Umgebungstemperatur: -10 bis +60 °C
• Schutzart: IP20

Betriebshinweise

Aufgrund möglicher Störungen durch Transformatoren, Motoren oder Schütze wird empfohlen, die Leitungen zu den Klemmen so kurz wie möglich zu halten. Bei Bedarf kann das Gerät mit einem RC-Glied, Varistor oder Überspannungsableiter zwischen L-N und/oder 3-4 entstört werden. Die maximale Leitungslänge zu den Tastern beträgt 200 m.
