Bedienungsanleitung für Digitech AA-0378...

Schnellstartanleitung für das Digitech AA-0378 12V-Intervall-Zeitgebermodul. Erfahren Sie, wie Sie Jumper-Einstellungen vornehmen, das Gerät anschließen und den Timer konfigurieren.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 3

Seite 4

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die technischen Daten, Installationsanweisungen und Konfigurationsdetails für das programmierbare 12V-Intervall-Zeitgebermodul Digitech AA-0378. Das Modul ist für den Betrieb mit 12V DC ausgelegt. Es darf nicht modifiziert, geöffnet oder Feuchtigkeit ausgesetzt werden.

Technische Spezifikationen

Stromversorgung: 12V DC
Stromverbrauch: <50mA bei eingeschaltetem Relais, <5mA bei ausgeschaltetem Relais
Zeitgenauigkeit: ±1% bei allen Einstellungen
Abmessungen: 72(L) x 65(W) x 43(H) mm

Installation und Anschluss

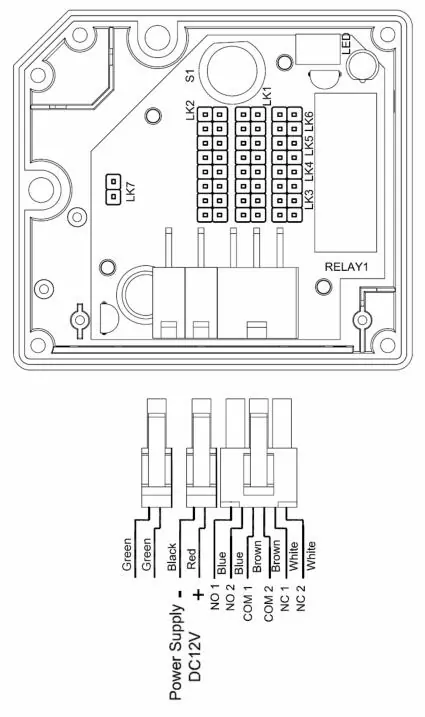

Schließen Sie das Gerät gemäß dem beiliegenden Schaltplan an:

Verbinden Sie die Stromversorgung (12V DC) mit den entsprechenden Kabeln.
Für die "Normally Open" (NO) Funktion: Verbinden Sie das Gerät mit NO und COM.
Für die "Normally Closed" (NC) Funktion: Verbinden Sie das Gerät mit NC und COM.
Drücken Sie die Reset-Taste, um die ausgewählte Timer-Funktion neu zu starten.

Konfiguration der Jumper-Einstellungen

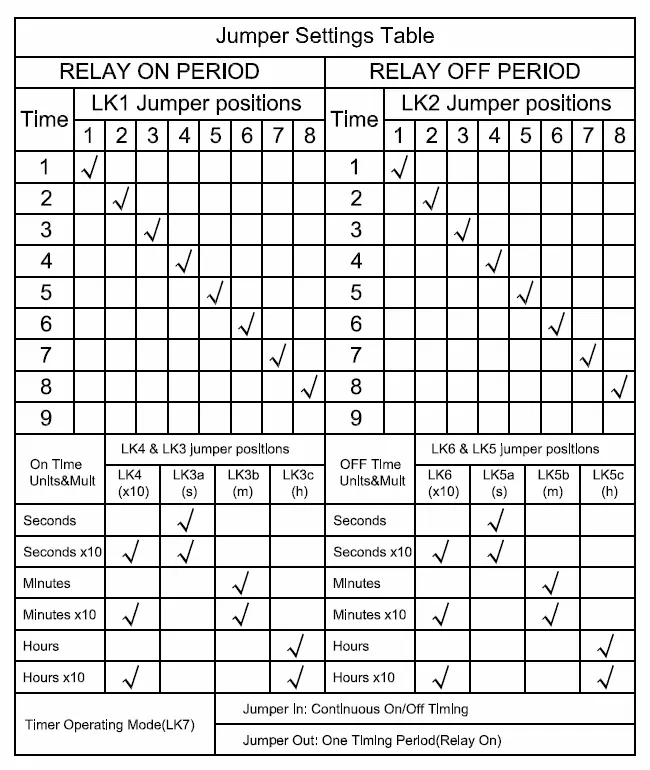

Die Zeitintervalle werden über Jumper-Positionen konfiguriert. Beachten Sie die Jumper-Einstellungstabelle:

LK1: Steuert die Zeitdauer für "Relay On".
LK2: Steuert die Zeitdauer für "Relay Off".
LK3/LK4: Bestimmt die Einheiten und Multiplikatoren für die "On"-Zeit.
LK5/LK6: Bestimmt die Einheiten und Multiplikatoren für die "Off"-Zeit.
LK7: Bestimmt den Betriebsmodus (Jumper gesteckt: Kontinuierliches Ein/Aus-Timing; Jumper entfernt: Ein Zeitintervall/Relais Ein).

Praktische Hilfe

Typische Probleme

Modul funktioniert nicht

Überprüfen Sie die 12V-Stromversorgung und die korrekte Verkabelung gemäß Schaltplan.

Timer-Zeit ist falsch

Überprüfen Sie die Jumper-Positionen (LK1-LK6) gemäß der Jumper-Einstellungstabelle.

Vor der Verwendung

Stellen Sie sicher, dass die Stromversorgung 12V DC beträgt.
Berühren Sie das Modul nicht mit nassen Händen.
Verwenden Sie den korrekten Schaltplan für NO (Schließer) oder NC (Öffner).
