Digitaler Astro-Zeitschalter Finder 12.A4 - Bedienungsanleitung

Schnellstartanleitung für den digitalen Astro-Zeitschalter Finder 12.A4. Erfahren Sie alles über die Installation, Verdrahtung, Programmierung der Astro-Funktionen sowie die Konfiguration der 0-10V/PWM-Ausgänge.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Der Finder 12.A4 ist ein digitaler Astro-Zeitschalter mit einem ON/OFF-Kontakt und einem programmierbaren 0-10V oder PWM-Signalausgang. Das Gerät ermöglicht die Steuerung von Lasten basierend auf Sonnenaufgangs- und Sonnenuntergangszeiten oder festen Uhrzeiten. Die Programmierung erfolgt über einen Joystick.

Wichtige Hinweise:

  • Das Display ist nur bei externer Stromversorgung beleuchtet.
  • Die Astro-Zeiten variieren im Laufe des Jahres.
  • Maximale Kabellänge: 20 m für 0-10V, 10 m für PWM.
  • Das Gerät darf nur von qualifiziertem Personal installiert werden.

Installation und Verdrahtung

Das Gerät ist für die Schalttafelmontage vorgesehen. Achten Sie auf ein Anzugsdrehmoment der Klemmen von 0,8 Nm. Das Gerät benötigt eine externe Stromversorgung (110...230 V AC/DC).

Schaltpläne für 0-10V und PWM-Ausgänge
Schaltpläne für 0-10V und PWM-Ausgänge

Verdrahtungshinweise:

  • Der Stromkreis, der an die PWM/0-10V-Klemmen angeschlossen ist, muss eine Basisisolierung gegenüber dem Netzstromkreis aufweisen.
  • Beachten Sie die spezifischen Schaltpläne für 0-10V-Ausgang und PWM-Ausgang, die in der Anleitung auf Seite 2 dargestellt sind.
  • Bei Werten unter 10% ist der Ausgangskontakt (11-14) geöffnet; bei Werten über 10% ist er geschlossen.

Ersteinrichtung und Programmierung

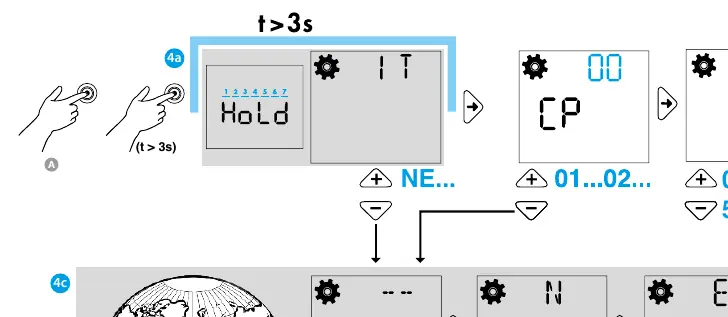

Die Programmierung erfolgt über das Menü, das durch Drücken des Joysticks (t > 3s) aufgerufen wird. Der Benutzer kann geografische Koordinaten (Land, CP, Breitengrad, Längengrad, Zeitzone) einstellen, um die Astro-Funktionen präzise zu nutzen.

Programmierbare Funktionen:

  • Astro ON: Programmierung der Astro-Sonnenuntergangsbedingungen.
  • Astro OFF: Programmierung der Astro-Sonnenaufgangsbedingungen.
  • Pulse: Programmierung für zeitgesteuerte Ereignisse (TIMED).

Für jedes Ereignis können Sie den Vor-/Nachlauf (Advance/Retard), die Wochentage und den gewünschten %-Wert des Ausgangssignals festlegen.

Betriebsmodi

Das Gerät bietet verschiedene manuelle Eingriffsmöglichkeiten:

  • Manueller Modus: Durch Bewegen des Joysticks kann der aktuelle Ausgangswert zwischen 1% und 99% geändert werden. Diese Einstellung bleibt bis zum nächsten programmierten Ereignis aktiv.
  • Permanenter manueller Modus: Aktivieren Sie diesen Modus, um das Programm zu ignorieren und den aktuellen Ausgangspegel beizubehalten.

Wartung und technische Daten

Das Gerät verwendet eine CR 2032 (LiMnO2) 3V Batterie zur Gangreserve. Der Austausch darf nur durch den Hersteller oder qualifiziertes Personal erfolgen. Entsorgen Sie Batterien gemäß den örtlichen Vorschriften.

Technische Spezifikationen:

  • Nennspannung: 110...230 V AC/DC.
  • Kontakt: 1 CO (SPDT) 16 A 250 V AC.
  • PWM-Ausgang: 300 Hz, max 30 V DC, 20 mA.
  • 0-10V-Ausgang: max 10 mA.
  • Schutzart: IP20.
  • Betriebstemperatur: -20...+50 °C.

Praktische Hilfe

Typische Probleme

Display ist dunkel

Das Display ist nur beleuchtet, wenn das Gerät extern mit Strom versorgt wird.

Ausgangssignal funktioniert nicht wie erwartet

Prüfen Sie, ob die Verdrahtung korrekt für 0-10V oder PWM ausgeführt wurde und ob die Spannung innerhalb der Grenzwerte liegt.

Astro-Zeiten sind ungenau

Überprüfen Sie die eingestellten geografischen Koordinaten (Breitengrad/Längengrad) und die Zeitzone im Einstellungsmenü.

Ausgangskontakt schaltet nicht

Beachten Sie, dass bei Werten unter 10% der Ausgangskontakt (11-14) geöffnet bleibt.

Vor der Verwendung

  • Stellen Sie sicher, dass die Versorgungsspannung 110-230V AC/DC beträgt.
  • Prüfen Sie die korrekte Verdrahtung gemäß dem gewählten Ausgangstyp (0-10V oder PWM).
  • Stellen Sie sicher, dass die maximale Kabellänge (20m für 0-10V, 10m für PWM) nicht überschritten wird.
  • Überprüfen Sie, ob die Batterie (CR 2032) korrekt eingesetzt ist (für Gangreserve).
  • Stellen Sie die geografischen Daten für die Astro-Funktion korrekt ein.

Technische Daten in der Praxis

16 A 250 V AC
Maximale Schaltleistung des Ausgangskontakts.

Abbildungen und Diagramme

  • Die Schaltpläne auf Seite 2 zeigen die korrekte Verbindung für 0-10V und PWM-Ausgänge.
  • Der Joystick auf der Vorderseite dient zur Navigation durch das Menü und zur manuellen Steuerung.

Modellkompatibilität

  • Das Gerät ist für die Schalttafelmontage (Type 1 Action) konzipiert.
  • Der Stromkreis an den PWM/0-10V-Klemmen muss eine Basisisolierung zum Netzstromkreis aufweisen.
