Bedienungsanleitung Finder 12.A1/12.A2 Digitale Astro-Zeitschaltuhr
Schnellstartanleitung und vollständiger Leitfaden für die Finder 12.A1/12.A2 digitale Astro-Zeitschaltuhr. Erfahren Sie alles über die NFC-Programmierung, Astro-Funktionen, manuelle Steuerung und Verdrahtung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Finder 12.A1 und 12.A2 sind digitale Astro-Zeitschaltuhren, die über NFC-Technologie mit der Finder Toolbox App programmiert werden können. Diese Anleitung deckt die Installation, die manuelle Programmierung über den Joystick sowie die Konfiguration der Astro- und Zeitfunktionen ab. Bitte beachten Sie, dass die Hintergrundbeleuchtung des Displays nur bei angeschlossener Stromversorgung aktiv ist.

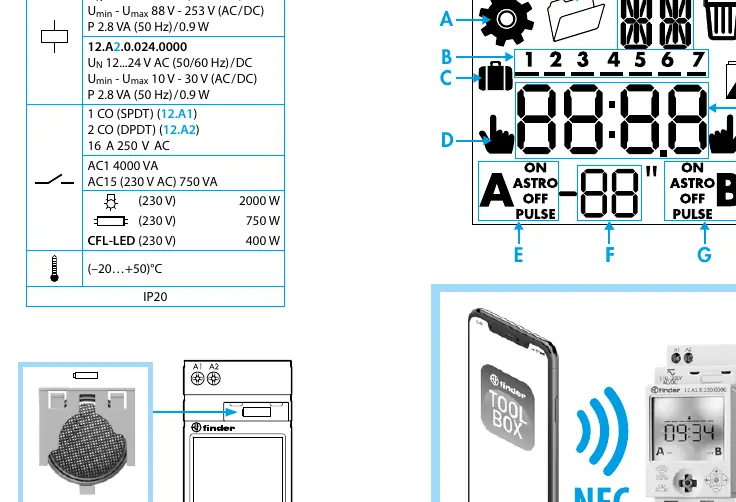

Gerätebeschreibung und Anzeigen
Das Display zeigt verschiedene Indikatoren für den Betriebszustand:
- A: Einstellungsmenü
- B: Wochentage (1=Mo...7=So)
- C: Ferienprogramm
- D/H: Manuelle Übersteuerung (Kanal A/B)
- E/G: Kanal-Funktionen (ON, OFF, Astro ON, Astro OFF, Pulse)
- F: Tag - Erweitert/Verzögert
- I: Zeit- und Datumseinstellungen, Postleitzahl, Koordinaten, Sommerzeit
- N: Programmnummer (max. 50)
Installation und Verdrahtung
Die Geräte sind für die Schalttafelmontage vorgesehen. Achten Sie auf die korrekte Spannung:
- Modell 12.A8.230.0000: 110...230 V AC/DC
- Modell 12.A2.0.024.0000: 12...24 V AC/DC
Verwenden Sie die Schaltpläne auf Seite 1 für die korrekte Verdrahtung der Lasten an den Ausgängen (12.A1: 1 Wechslerkontakt, 12.A2: 2 Wechslerkontakte). Das Anzugsdrehmoment der Klemmen beträgt 0,8 Nm.
Ersteinrichtung
Die Einrichtung erfolgt über den Joystick am Gerät:
- Halten Sie den Joystick für >3 Sekunden gedrückt, um das Einstellungsmenü zu öffnen.
- Wählen Sie das Land oder die Postleitzahl (CP) aus.
- Stellen Sie Jahr, Datum, Uhrzeit und Sommerzeit-Optionen ein.
- Für eine präzisere Astro-Funktion können Sie alternativ geografische Koordinaten (Breitengrad/Längengrad) und die Zeitzone eingeben.

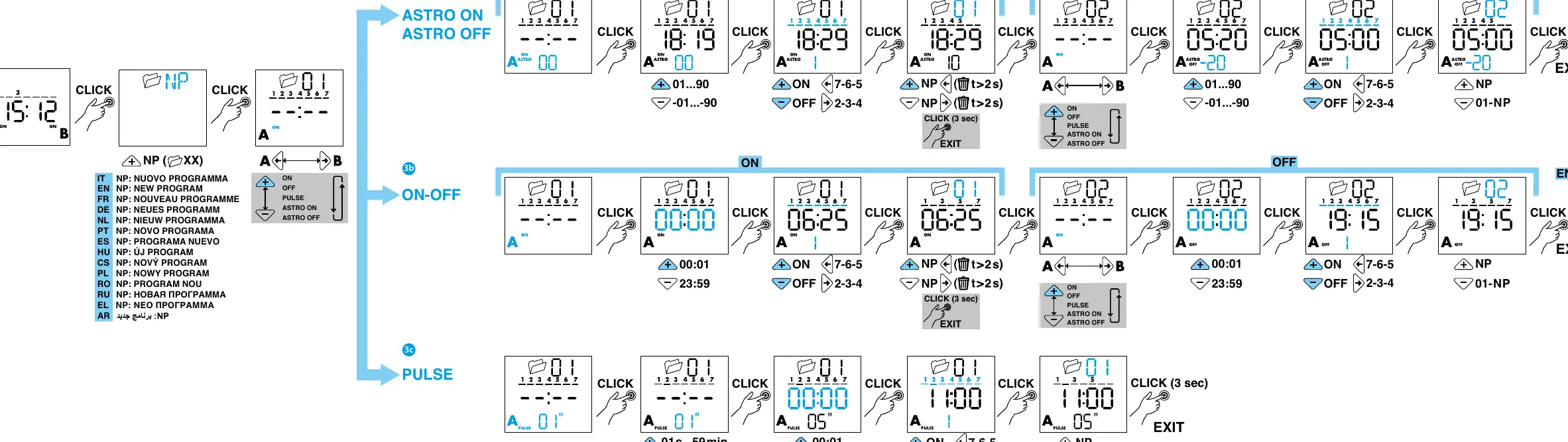

Programmierung
Sie können verschiedene Funktionen programmieren:
- Astro-Funktion: Schaltet basierend auf Sonnenaufgang und Sonnenuntergang, mit der Möglichkeit, Zeiten vorzuverlegen oder zu verzögern.
- ON/OFF-Funktion: Klassische Schaltzeiten.
- Puls-Funktion: Schaltet für eine definierte Dauer (z.B. 5 Sekunden).
Nutzen Sie die Finder Toolbox App via NFC für eine schnellere und komfortablere Programmierung.
Manueller Betrieb und Wartung

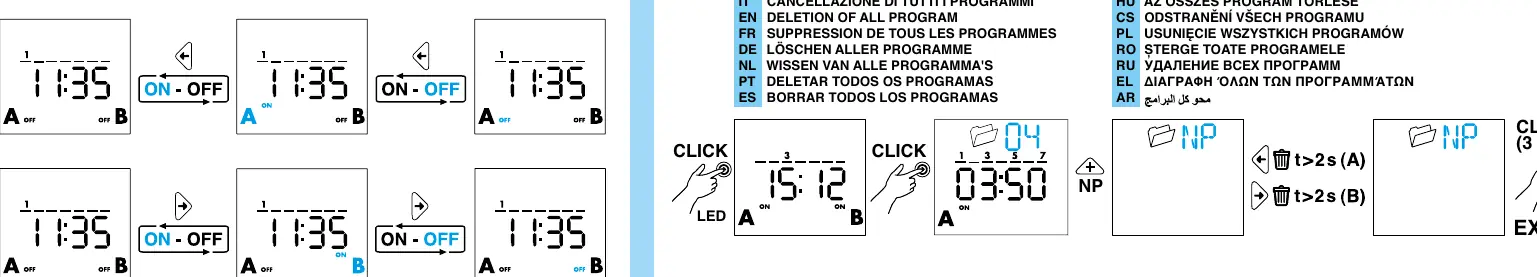

Über den Joystick können Sie jederzeit manuell in den Betrieb eingreifen:
- Kurzes Drücken ermöglicht das manuelle Ein- oder Ausschalten der Kanäle.
- Langes Drücken (>2s) aktiviert die permanente manuelle Übersteuerung.
Wartung: Die Batterie (CR 2032) dient zur Aufrechterhaltung der Zeit bei Stromausfall. Sie darf nur durch Fachpersonal ersetzt werden. Entsorgen Sie Batterien gemäß den lokalen Vorschriften.
Praktische Hilfe
Typische Probleme
Display zeigt 'Low battery'
Die interne Batterie (CR 2032) ist schwach und muss durch Fachpersonal ersetzt werden.
Astro-Schaltzeiten sind ungenau
Überprüfen Sie die eingestellten geografischen Koordinaten (Breitengrad/Längengrad) und die Zeitzone im Einstellungsmenü.
Keine Hintergrundbeleuchtung
Die Hintergrundbeleuchtung funktioniert nur, wenn das Gerät mit Netzspannung versorgt wird.
Vor der Verwendung
- Prüfen Sie, ob die Versorgungsspannung (110-230V oder 12-24V) mit Ihrem Modell übereinstimmt.
- Laden Sie die 'Finder Toolbox' App aus dem Google Play Store oder Apple App Store herunter.
- Stellen Sie sicher, dass die Batterie CR 2032 korrekt eingelegt ist.
- Verdrahten Sie das Gerät gemäß dem Schaltplan für 12.A1 oder 12.A2.
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen -20°C und +50°C liegt.
Technische Daten in der Praxis
- Min. Schaltintervall
- 1 Sekunde (bei Puls-Funktion).
Abbildungen und Diagramme
- Der Joystick dient zur Navigation durch die Menüs und zur manuellen Steuerung der Kanäle.

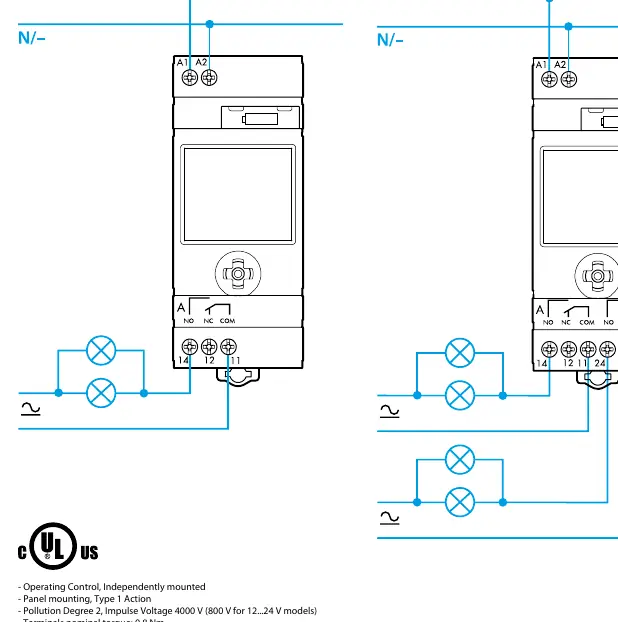

- Die Schaltpläne zeigen die korrekte Verbindung von L/+ und N/- sowie die Lastanschlüsse für 12.A1 und 12.A2.
Modellkompatibilität
- NFC-Programmierung erfordert ein Smartphone mit NFC-Funktion und installierter Finder Toolbox App.
- 12.A1 ist für 1 Kanal, 12.A2 ist für 2 Kanäle ausgelegt.
