Bedienungsanleitung für Finder 12.A1 / 12.A2 Digitaler Astro-Zeitschaltuhr
Vollständige Bedienungsanleitung für die Finder 12.A1 und 12.A2 digitale Astro-Zeitschaltuhr. Erfahren Sie, wie Sie das Gerät über NFC programmieren, Astro-Funktionen einstellen, manuelle Übersteuerungen vornehmen und die Verkabelung...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Finder 12.A1 und 12.A2 sind digitale Astro-Zeitschaltuhren, die über die Finder Toolbox App (via NFC) oder direkt am Gerät programmiert werden können. Das Gerät verfügt über Astro-Funktionen, die sich automatisch an den Sonnenauf- und -untergang anpassen, sowie eine Puls-Funktion. Bitte beachten Sie, dass die interne Batterie nur durch Fachpersonal ausgetauscht werden darf.
Geräteübersicht und Display

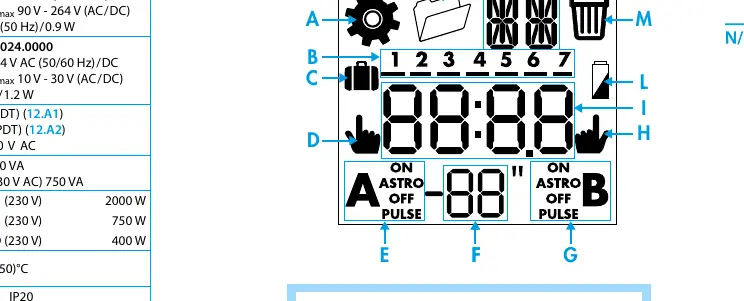

Das Display zeigt den aktuellen Status der Kanäle (A und B), Wochentage, Astro-Funktionen und Programmierparameter an. Die Bedienung erfolgt über die Tasten am Gerät:
- A-O: Menüführung und Programmiertasten.
- NFC-Schnittstelle: Ermöglicht die Programmierung via Smartphone-App.
- Manuelle Bedienung: Ermöglicht das manuelle Ein- und Ausschalten der Kanäle sowie eine dauerhafte Übersteuerung.
Ersteinrichtung
Die Grundeinstellungen werden über das Einstellungsmenü vorgenommen:
- Sprache/Land: Auswahl des Landes oder Eingabe der Postleitzahl (CP).
- Datum und Uhrzeit: Einstellung von Jahr, Monat, Tag, Stunde und Minute.
- Standort: Eingabe der geografischen Koordinaten (Breitengrad/Längengrad) und Zeitzone, falls die automatische Standortbestimmung via Postleitzahl nicht genutzt wird.
- Sommerzeit: Aktivierung/Deaktivierung der automatischen Umstellung.
Programmierung
Es stehen verschiedene Programmierfunktionen zur Verfügung:

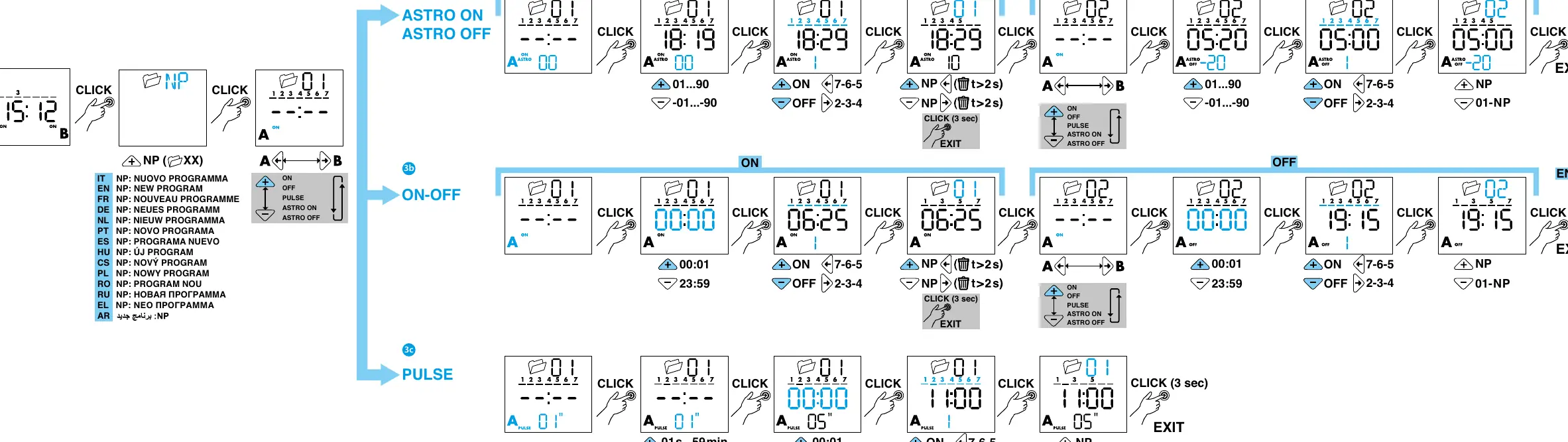

- Astro-Funktion: Automatisches Schalten basierend auf Sonnenauf- und -untergangszeiten mit der Möglichkeit, diese Zeiten zu verzögern oder zu beschleunigen.
- ON/OFF-Funktion: Klassische Schaltzeiten für bestimmte Wochentage.
- Puls-Funktion: Kurzzeitiges Schalten (z. B. 5 Sekunden) für Anwendungen wie Treppenhauslicht oder Türöffner.

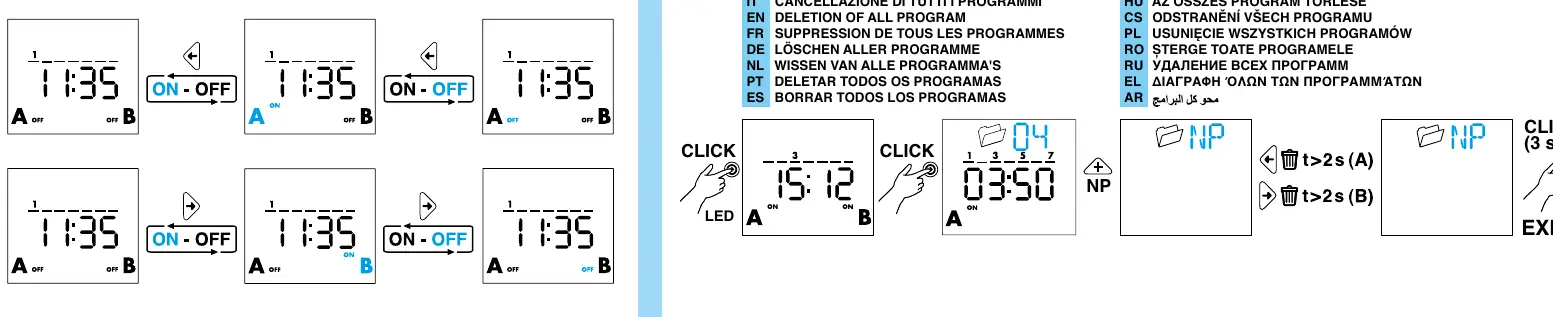

Manueller Betrieb
Die manuelle Übersteuerung ermöglicht es, den aktuellen Zustand eines Kanals unabhängig vom Programm zu ändern:
- Manuell ON/OFF: Kurzzeitige Änderung des Schaltzustands.
- Dauerhafte Übersteuerung: Aktivierung/Deaktivierung durch längeres Drücken der entsprechenden Taste (t > 2s).
Installation und Sicherheit
Die Installation darf nur durch qualifiziertes Fachpersonal erfolgen. Beachten Sie die Schaltpläne für die Modelle 12.A1 (1 Wechsler) und 12.A2 (2 Wechsler). Das Gerät ist für die Schalttafelmontage vorgesehen. Die Klemmen haben ein Nenndrehmoment von 0,8 Nm.
Technische Daten
- Versorgungsspannung: 110...230 V AC/DC oder 12...24 V AC/DC (je nach Modell).
- Schaltleistung: 16 A, 250 V AC.
- Schutzart: IP20.
- Batterie: CR 2032 (LiMnO2) 3V, 230mAh (nur für Gangreserve).
Praktische Hilfe
Typische Probleme
Display zeigt 'Low battery' an
Die Batterie muss durch den Hersteller oder qualifiziertes Fachpersonal ausgetauscht werden.
Display ist dunkel
Die Hintergrundbeleuchtung funktioniert nur, wenn das Gerät mit Netzspannung versorgt wird.
Astro-Zeiten stimmen nicht
Überprüfen Sie die Einstellungen für Land, Postleitzahl oder geografische Koordinaten sowie die Zeitzone.
Vor der Verwendung
- Stellen Sie sicher, dass die Versorgungsspannung mit dem Modell übereinstimmt (110-230V oder 12-24V).
- Laden Sie die 'Finder Toolbox' App für die NFC-Programmierung herunter.
- Prüfen Sie den Schaltplan für Ihr Modell (12.A1 oder 12.A2).
- Stellen Sie sicher, dass die Installation durch eine qualifizierte Fachkraft erfolgt.
- Achten Sie auf das korrekte Anzugsdrehmoment der Klemmen (0,8 Nm).
Abbildungen und Diagramme

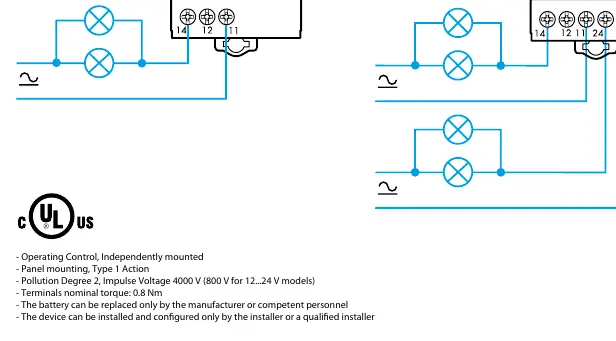

- Die Schaltpläne zeigen die korrekte Verdrahtung für L/+ und N/- für die Modelle 12.A1 und 12.A2.
- Die Diagramme illustrieren die Position der Klemmen für die Lastanschlüsse (11, 12, 14 für 12.A1; zusätzlich 21, 22, 24 für 12.A2).
Modellkompatibilität
- 12.A1 ist für 1-Kanal-Anwendungen (SPDT).
- 12.A2 ist für 2-Kanal-Anwendungen (DPDT) geeignet.
