Bedienungsanleitung für den Akku-Bohrschrauber Fieldmann FDV 10345-A

Erfahren Sie, wie Sie Ihren Akku-Bohrschrauber Fieldmann FDV 10345-A sicher und effizient bedienen. Diese Anleitung enthält wichtige Informationen zu Ladevorgang, Bohr- und Schraubeinstellungen, Wartung und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Bedienelemente des Akku-Bohrschraubers Seite 2 Einstellung des Drehmoments Seite 3

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Akku-Bohrschrauber Fieldmann FDV 10345-A. Vor der ersten Inbetriebnahme muss der Akku vollständig geladen werden (3-5 Stunden). Achten Sie darauf, dass das Gerät nicht in der Nähe von Kindern oder unbefugten Personen verwendet wird und tragen Sie stets geeignete Schutzausrüstung (Augenschutz, Gehörschutz).

Beschreibung des Geräts

Das Gerät besteht aus folgenden Hauptkomponenten:

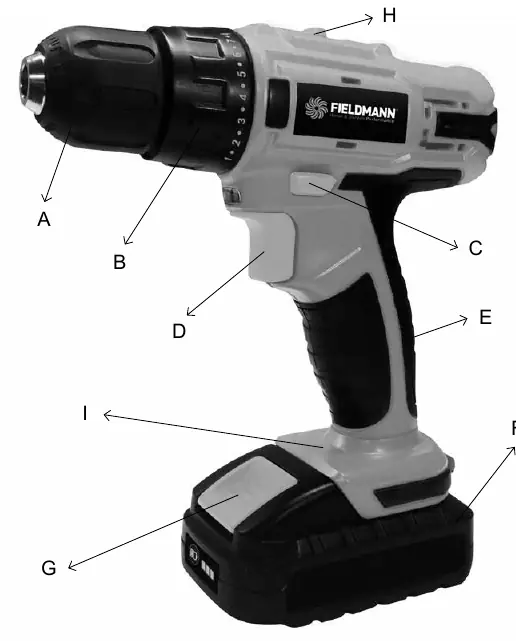

Übersicht der Bedienelemente des Akku-Bohrschraubers
Übersicht der Bedienelemente des Akku-Bohrschraubers
  • A: Schnellspannbohrfutter
  • B: Einstellring für Drehmoment und Schlagfunktion
  • C: Drehrichtungsumschalter (Vorwärts/Rückwärts/Neutral)
  • D: Ein-/Ausschalter
  • E: Handgriff
  • F: LED-Ladezustandsanzeige
  • G: Akku
  • H: 2-Gang-Schalter
  • I: Arbeitsleuchte

Inbetriebnahme

Ladevorgang:

Einstellung des Drehmoments
Einstellung des Drehmoments
  1. Drücken Sie die Entriegelungstaste, um den Akku aus dem Gerät zu entnehmen.
  2. Stellen Sie das Ladegerät auf eine ebene Fläche in der Nähe einer Steckdose.
  3. Setzen Sie den Akku in das Ladegerät ein.
  4. Schließen Sie das Ladegerät an die Stromversorgung an. Die rote und grüne Kontrollleuchte leuchten auf.
  5. Sobald der Akku vollständig geladen ist, erlischt die rote Leuchte und die grüne bleibt an.

Bohrfutter und Drehmoment:

Das Bohrfutter wird durch Drehen gegen den Uhrzeigersinn geöffnet und im Uhrzeigersinn geschlossen. Die Drehmomenteinstellung (18+1 Positionen) ermöglicht eine präzise Kraftanpassung für verschiedene Schraubengrößen und Materialien. Beginnen Sie immer mit einer niedrigen Einstellung.

Bedienung

Ein- und Ausschalten:

Drücken Sie den Ein-/Ausschalter (D), um das Gerät zu starten. Die Drehzahl wird durch den Druck auf den Schalter reguliert. Zum Ausschalten lassen Sie den Schalter einfach los. Nutzen Sie die neutrale Position des Drehrichtungsumschalters (C), um ein versehentliches Starten bei Nichtgebrauch zu verhindern.

Bohren und Schrauben:

  • Verwenden Sie beim Schrauben in Holz idealerweise vorgebohrte Löcher.
  • Verwenden Sie beim Bohren in Holz keine Drehmomenteinstellung.
  • Verwenden Sie für Metall und Kunststoff entsprechende Metallbohrer.
  • Bei harten Materialien sollte mit niedriger Drehzahl gebohrt werden.

Wartung und Lagerung

Das Gerät erfordert keine spezielle Wartung. Reinigen Sie das Gehäuse regelmäßig mit einem weichen, leicht feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Lösungsmittel. Lagern Sie das Gerät an einem trockenen Ort, fern von Wärmequellen und außerhalb der Reichweite von Kindern. Überprüfen Sie vor jedem Gebrauch das Gerät auf Anzeichen von Verschleiß oder Beschädigungen.

Fehlerbehebung

Bei Problemen wie "Produkt startet nicht" prüfen Sie bitte den Netzanschluss und das Ladekabel. Bei "geringer Leistung" kontrollieren Sie die Belüftungsschlitze auf Blockaden und prüfen Sie das Verlängerungskabel. Bei unbefriedigenden Ergebnissen tauschen Sie den Bohrer aus.

Technische Daten

Nennspannung: 14.4VLeerlaufdrehzahl: 0-350 / 0-1400 U/minAkku: 1.3 Ah, Li-ionMax. Bohrdurchmesser: 10 mm

Praktische Hilfe

Typische Probleme

Produkt startet nicht

Prüfen Sie, ob das Gerät korrekt an die Stromversorgung angeschlossen ist und ob das Ladekabel oder der Stecker defekt sind.

Produkt erreicht nicht die volle Leistung

Prüfen Sie, ob das Verlängerungskabel geeignet ist, ob die Spannung des Stromnetzes ausreicht und ob die Belüftungsschlitze blockiert sind.

Unbefriedigendes Bohrergebnis

Der Bohrer ist möglicherweise verschlissen oder beschädigt. Tauschen Sie ihn gegen einen neuen aus oder verwenden Sie einen für das Material geeigneten Bohrer.

Übermäßige Vibrationen oder Lärm

Prüfen Sie, ob der Bohrer beschädigt ist oder ob Schrauben/Muttern am Gerät locker sind.

Vor der Verwendung

  • Akku vor der ersten Benutzung 3-5 Stunden vollständig laden.
  • Sicherstellen, dass der Bohrer oder das Bit fest im Bohrfutter eingespannt ist.
  • Drehrichtungsschalter auf die gewünschte Position prüfen.
  • Arbeitsbereich auf Hindernisse und elektrische Leitungen prüfen.
  • Schutzausrüstung (Augenschutz, Gehörschutz) anlegen.

Technische Daten in der Praxis

0-350 / 0-1400 rpm
Leerlaufdrehzahl in zwei Gängen (niedrig/hoch).
1.3 Ah, Li-ion
Kapazität und Zellentyp des Akkus.

Abbildungen und Diagramme

  • Seite 2 zeigt die Übersicht der Bedienelemente (A-I).
  • Seite 3 zeigt den Ladevorgang des Akkus.
  • Seite 3 zeigt die Einstellung des Drehmoments und des Bohrfutters.

Modellkompatibilität

  • Nur mit dem mitgelieferten Ladegerät verwenden.
  • Verwenden Sie nur für das Gerät zugelassene Akkus.

Ähnliche Anleitungen

Verwandte Anleitungen derselben Marke oder Kategorie.

Autor der Aufbereitung

Laura Fischer

Fachredakteurin für Gebrauchsanleitungen

Beschreibt zentrale Funktionen, Einsatzbereiche und Hinweise aus Handbüchern in einer kompakten und nutzerfreundlichen Form.
