Bedienungsanleitung für die Elektro-Kettensäge Fieldmann FZP 2005-E
Schnellstartanleitung und vollständiger Leitfaden für die Fieldmann FZP 2005-E Elektro-Kettensäge. Erfahren Sie alles über Montage, Kettenspannung, Wartung und Sicherheit.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Fieldmann FZP 2005-E ist eine 2000W Elektro-Kettensäge. Die Montage erfolgt werkzeuglos durch Lösen des Feststellknopfes. Die Kette ist korrekt gespannt, wenn sie in der Mitte der Schiene um 3-4 mm angehoben werden kann. S. 9, 10, 13
Wichtigste Schritte
- Kette spannen S. 10, 13
- Öltank füllen S. 11
- Kettenbremse prüfen S. 12
Erste Inbetriebnahme
- Öltank füllen, Kette montieren und spannen, Kettenbremse prüfen. S. 10, 11, 12
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Säge startet nicht
Kettenbremse lösen.
S. 11
Kette klemmt
Keil in den Schnitt treiben.
S. 13, 14Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 2000 W | Motorleistung | S. 19 |
| Spannung | 230 V - 240 V / 50 Hz | Netzspannung | S. 19 |
| Schwertlänge | 40 cm | Länge der Führungsschiene | S. 19 |
| Gewicht | 5,5 kg | Gewicht mit Schiene und Kette | S. 19 |
Wo es im PDF steht
- Sicherheitshinweise S. 4, 5, 6, 7
- Montage und Betrieb S. 9, 10, 11, 12
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Fieldmann FZP 2005-E ist eine leistungsstarke Elektro-Kettensäge. Vor der ersten Inbetriebnahme ist es zwingend erforderlich, die Bedienungsanleitung vollständig zu lesen, insbesondere die Sicherheitshinweise. Die Säge darf nur für das Schneiden von Holz verwendet werden. Achten Sie stets auf eine korrekte Kettenspannung und ausreichende Schmierung.
Montage der Führungsschiene und Kette
Stellen Sie sicher, dass die Säge vom Stromnetz getrennt ist. Tragen Sie bei der Montage Schutzhandschuhe.
- Lösen Sie den Feststellknopf der Kettenradabdeckung und nehmen Sie die Abdeckung ab.
- Legen Sie die Kette auf das Antriebskettenrad und führen Sie sie in die Nut der Führungsschiene ein. Achten Sie auf die Laufrichtung der Kette (Pfeilmarkierungen).
- Setzen Sie die Abdeckung wieder auf und ziehen Sie den Feststellknopf handfest an.
- Spannen Sie die Kette mit dem Kettenspannrad, bis sie in der Mitte der Schiene um 3-4 mm angehoben werden kann.
Betrieb der Kettensäge
Vor Arbeitsbeginn muss der Öltank mit einem für Verlustschmierung geeigneten Öl gefüllt werden. Verwenden Sie nur Verlängerungskabel, die für den Außenbereich zugelassen sind (mind. 1,5 mm² Querschnitt).
- Starten: Drücken Sie die Einschaltsperre und anschließend den Start-/Stopp-Auslöser.
- Stoppen: Lassen Sie den Auslöser los. Die Säge verfügt über eine Sicherheits-Motorbremse.
- Kettenbremse: Die Säge ist mit einer automatischen und manuellen Kettenbremse ausgestattet, die bei Rückschlag innerhalb von 0,12 Sekunden auslöst. Prüfen Sie die Funktion der Bremse vor jedem Gebrauch.
Wartung und Pflege
Halten Sie die Kette scharf. Eine stumpfe Kette erhöht den Verschleiß an Schiene, Kette und Motor. Wenn beim Sägen nur Sägemehl statt Spänen entsteht, ist die Kette stumpf.
- Kettenschärfung: Verwenden Sie eine Rundfeile gemäß technischer Spezifikation. Wir empfehlen, die Kette bei starkem Verschleiß in einer Fachwerkstatt schärfen zu lassen.
- Reinigung: Reinigen Sie das Gehäuse und die Führungsschiene regelmäßig von Sägespänen und Ölresten.
- Lagerung: Bei Nichtbenutzung über 30 Tage Öltank entleeren, Kette und Schiene reinigen und leicht geölt lagern.
Technische Daten
- Leistungsaufnahme: 2000 W
- Spannung: 230-240 V / 50 Hz
- Schwertlänge: 40 cm
- Schnittgeschwindigkeit: 13 m/s
- Öltankkapazität: 120 ml
- Gewicht: 5,5 kg
Praktische Hilfe
Typische Probleme
Kette lockert sich während des Betriebs
Kettenspannung prüfen und gemäß Anleitung nachstellen.
Kette klemmt im Schnitt
Säge sofort stoppen, einen Keil in den Schnitt treiben, um die Kette zu befreien.
Keine Schmierung sichtbar
Ölauslass, Spannloch und Ölkanäle reinigen oder Fachwerkstatt kontaktieren.
Vor der Verwendung
- Öltank mit geeignetem Kettenöl füllen
- Kettenspannung prüfen (3-4 mm Spiel)
- Kettenbremse auf Funktion prüfen
- Verlängerungskabel auf Beschädigungen prüfen
- Schutzausrüstung (Helm, Brille, Gehörschutz) anlegen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leistungsaufnahme
- 2000 W - Motorleistung
- Schnittgeschwindigkeit
- 13 m/s - Geschwindigkeit der Kette
- Schwertlänge
- 40 cm - Nutzlänge der Führungsschiene
Abbildungen und Diagramme

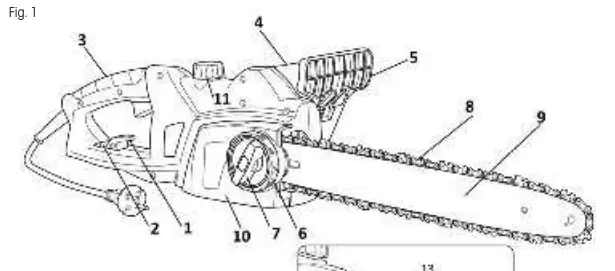

- Abb. 1: Übersicht der Bedienelemente (Griff, Bremse, Spannrad, Öltank)
- Abb. 2: Montage der Kette auf das Antriebsrad
- Abb. 3: Spannen der Kette
- Abb. 4: Schärfen der Kette mit Feilenlehre
Modellkompatibilität
- Nur für das Schneiden von Holz geeignet.
- Verlängerungskabel für Außenbereich erforderlich (mind. 1,5 mm²).
- Bei Kabeln über 30 m Leistungsabfall möglich.
